    Оборудование для заливки пеноизола

    Предлагаем установки для производства пеноизола различных качественно-ценовых групп:



    Установка для заливки пеноизола Установка для производства пеноизола
    ПЕНА-3000/10УМ

    ПЕНА-2000 ДМУ



    Характеристики
    ПЕНА 3000/10УМ
    ПЕНА 2000ДМУ
    1 Производительность по пеноизолу, [м3/час]
    6 – 29
    5 – 10
    2 Тип насоса: по смоле по раствору
    Шестеренный Плунжерный
    Центробежный Центробежный
    3 Расход воздуха, [м3/мин]
    300
    500
    4 Потребляемая мощность (без компрессора), [кВт]
    2,75
    0,97
    5 Напряжения питания, [В]
    220
    220
    6 Рабочее давления воздуха, [атм ]
    4 – 9
    2,0 – 2,5
    7 Соотношения компонентов, смола/раствор
    1:1
    1:1– 1:2
    8 Регулировка плотности пеноизола
    Давлением воздуха
    Подбором форсунок
    9 Плотность пеноизола в сухом с состояние,[кг/м3]
    от 8 до 35
    от 12 до 35
    10 Рабочее давление компонентов (до камеры смешения), [атм]
    10
    3
    11 Длина шлангов, [м] до смесителя
    20-50 5-30
    16 10
    12 Габаритные размеры, [мм]
    700х495х530
    350х600х400
    13 Масса, [кг]
    45
    35
    14 Гарантия 2 года

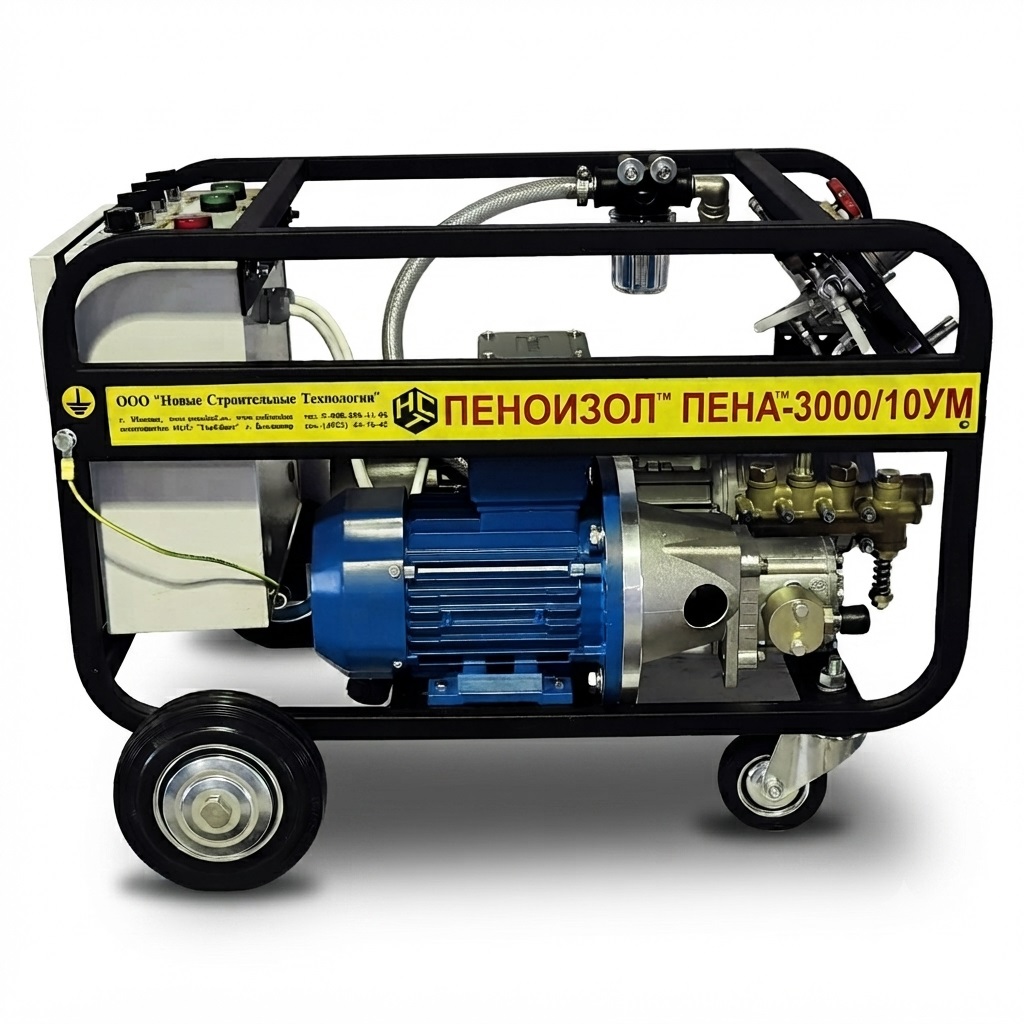

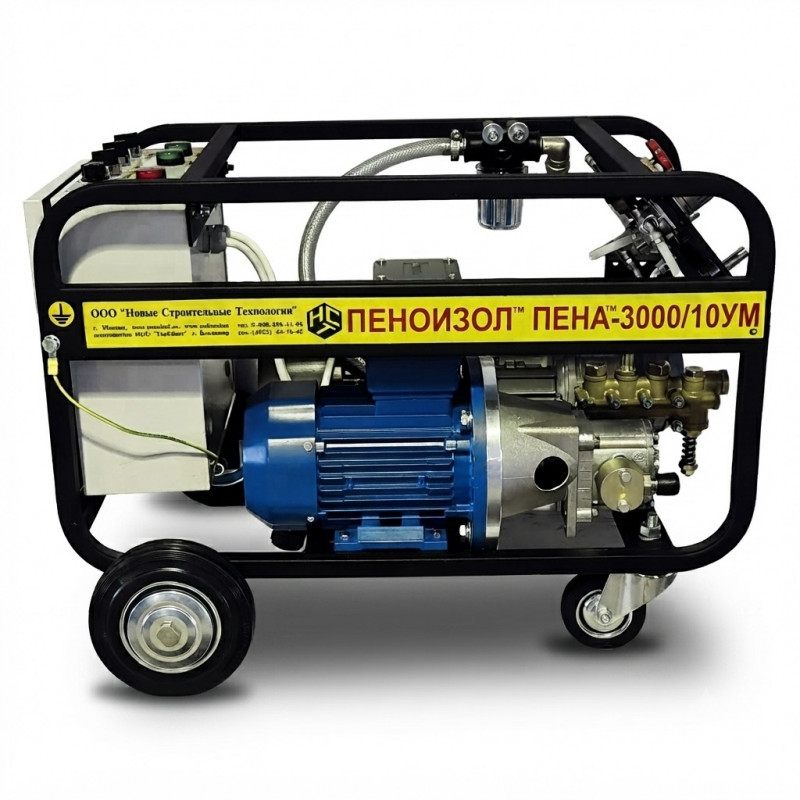

    Установка ПЕНА-3000/10УМ

    ПЕНА-3000/10УМ - это оборудование для пеноизола класса «Бизнес+». Идеальное решение для малого бизнеса и строительной организации. Может использоваться как для заливки термопены на объекте, так и для производства листов. Производительность по пеноизолу – до 29 кубов/час. Установка выполнена на 220 В (возможно и на 380 В).

    ПЕНА-3000/10УМ позволяет получать материал отличной структуры, эластичный, несыпучий, без запаха, мелко- и закрытоячеистый, с низким водопоглощением.

    Преимущества установки ПЕНА-3000/10УМ для заливки пеноизола:

    • Оба насоса качают по «объему», гарантированна точная дозировка и соотношение компонентов от начала и до конца заливки вне зависимости от вязкости и температуры компонентов, в не зависимости от высоты подъема компонентов по шлангам;
    • Радиус заливки по горизонтали увеличен до 50 м, по вертикали – до 30 м;
    • Насос по линии «смола» - самовсасывающий. Поэтому достаточно закинуть всасывающий трубопровод со съемным на конце фильтром в тарную бочку сверху и приступить к работе. Иными словами, нет необходимости в отдельной рабочей емкости для смолы;
    • Для работы достаточно компрессора с производительностью 200 л/мин, т.е. напряжение питания и для установки и для компрессора – 220 В, т.е. ПЕНА-3000/10УМ может широко применятся в частном секторе;
    • Насос по линии «пена» имеет 3 рабочих канала, из которых используется только один, а два остальных – резервные. Иными словами, срок эксплуатации насоса практически неограничен;
    • Нет необходимости в настройке пеноизольной установки. Вне зависимости от плотности, вязкости, температуры компонентов, подача насосов уже отрегулирована нами в наилучшем соотношении и останется таковой при любых условиях;
    • Управление установкой максимально упрощено. Практически полностью исключен «человеческий фактор»;
    • Оборудование для пеноизола Пена-3000 оснащено модифицированной системой вспенивания, позволяющей получить больше и лучше пены из того же количества раствора пенообразователя. Имеется возможность регулировки плотности пеномассы и производительности по пеноизолу непосредственно с пульта управления установки во время работы.

    Перечисленные выше преимущества интересны, в первую очередь тем, кто не желает экспериментировать. В этом случае ПЕНА-3000/10УМ – очень удобна. Она изначально построена на соотношение «смола»:«раствор» 1:1, что позволяет получать хороший материал. Однако в некоторых случаях условия применения пеноизола требуют изменить пропорцию, увеличив либо расход смолы, либо раствора. ПЕНА-3000/10УМ имеет такую возможность. Производительность насоса по раствору задана жестко и неизменна. Но производительность насоса по смоле может «плавно» изменяться за счет того, что управление двигателем этого насоса осуществляется через частотный электронный регулятор. Это весьма важно и удобно, когда необходимо получить соотношение «смола»:»раствор», например, 1 к 0,8 или, наоборот, 1 к 1,2 и т.д.

    Изменение производительности насоса осуществляется непосредственно с пульта управления, при вращении рукоятки частотного преобразователя. По часовой стрелке – расход смолы растет, против – уменьшается.

    Схема установки Пена-3000 для заливки пеноизола

    Рис. № 3 Технологическая схема ПЕНА-3000/10УМ

    1. Насосная станция  2,5. Обратный клапан воздушного канала 3. Смесительный узел 4. Смесительный шланг Dy12   6. Заливочный рукав Dy40 7. Переходник для шлангов с O12 на O40  8. Комплект напорных шлангов Dy9

    Установка ПЕНА-2000ДМУ

    ПЕНА-2000ДМУ – наиболее простое оборудование для производства пеноизола класса «Бизнес», отличается простотой в управлении и работе. Это наиболее массовая модель, чему способствует доступная цена и хорошие тактико-технические характеристики: длина рукавов от установки до места заливки; производительность установки; возможность управления воздухом на вспенивание и смешение; малый вес и удобство конструкции. Предусмотрена промывка установки по обоим каналам (раздельно или вместе), также можно промывать только заливочный рукав. Необходимы 3 рабочих емкости под смолу; под раствор пенообразователя и кислоты; под чистую воду (для промывки).

    Оборудование для пеноизола Пена-2000

    Рис. № 4. Технологическая схема ПЕНА-2000ДМУ

    1 – насосная станция; 2 - смеситель; 5 - емкость с водой (показана условно, в комплекте отсутствует); 6 - заливочный трубопровод; 7 - питающие емкости; 8 – трубопровод подачи воздуха на смеситель; 9 – трубопровод подачи пены на смеситель; 10 - трубопровод подачи смолы на смеситель; 11 - шланг подачи компонента «А» в насос ПкМ-60; 12 - шланг подачи компонента «Б» в насос ПкМ70; 14 - кран 1/2 дюйма под шланг линии «А»; 15 - кран 1 дюйм под шланг линии «Б»; 19 – кран по линии «Б» на смесителе для вкладки фильеры; 20 – кран по линии пены на смесителе.

    Актуальная цена оборудования для производства пеноизола указана в ПРАЙС-ЛИСТЕ. Купить установку и посмотреть в работе можно на одном из наших практических семинаров или на индивидуальной демонстрации.

    Скачать/смотреть буклет по оборудованию для пеноизола

    Если Вы остановили свой выбор на установке ПЕНА-2000ДМУ, предлагаем Вам рассмотреть возможность приобретения любой установки типа RX-27 и навесного блока ПИЗ-ЖР/09.

    ПИЗ-ЖР/09 – это навесной блок, который монтируется на любую установку нанесения жидкой резины RX-27 (подробнее об оборудовании для напыления жидкой резины). После этого оборудование для бесшовной гидроизоляции трансформируется в установку для заливки пеноизола. Таким образом, имеется возможность двойного применения оборудования – для жидкой резины и для пеноизола. Система вспенивания и управления заимствована от модели ПЕНА-2000ДМУ, но насос по смоле (тот, что используется для перекачки битумной мастики) такой же как на ПЕНА-2000/10. Таким образом, приобретая блок ПИЗ-ЖР/09, Вы получаете гибрид моделей ПЕНА-ДМУ и ПЕНА-2000/10УМ.

    Да, это будет дороже, чем установка ПЕНА-2000ДМУ, но при этом, во-первых, Вы получите более совершенное оборудование для пеноизола (за счет улучшенной модификации насоса по смоле), а во-вторых, вы получите возможность выполнять работы по нанесению бесшовной полимерно-битумной мембраны на основе жидкой резины.
    Иметь два вида оборудования вместо одного лучше!

    У Вас появится возможность расширения бизнеса, увеличения прибыли, выхода на новые рынки. Если Вы строите собственный дом, то самостоятельно можно выполнить не только теплоизоляцию, но и гидроизоляцию, соответственно нет необходимости платить сторонним подрядчикам. Имеется возможность значительной экономии, к тому же можно быть уверенным за качество работы.

    Навесной блок для пеноизола
    Рис. № 5. Навесной блок ПИЗ-ЖР/09

    Вот так выглядит мобильный, передвижной завод по заливке карбамидного пенопласта пеноизол (на фото – подразделение ООО «МПК «Прогресс», г.Тюмень – партнер фирмы НСТ, оказывает услуги по заливке пеноизола).

    Производство пеноизола Заливка пеноизола на объекте
    Заливка пеноизола Завод по производству пеноизола
    Заливка пеноизола на объекте Технология производства пеноизола
    Заливка пеноизола на строительном объекте в Тюменской области

    Для работы установки следует правильно подобрать компрессор, т.к. годится не любой компрессор на 220 В. Требуется не менее 200 литров воздуха на выходе при возможности удерживать постоянное давление до 8 атм. Например, в качестве источника сжатого воздуха можно использовать Abac Pole Position 310.

    Компрессор для оборудования ПЕНА-3000

    Масляный коаксиальный компрессор.Производительность (л/м): 310. Объем ресивера (л): 24. Давление (Атм): 8. Габариты (Д*Ш*В) (мм): 600*275*590. Масса (кг): 27. Однофазный электрический двигатель с тепловой защитой от перегрева и автоматическим поворотным пуском. Мощность (кВт): 2,2. Напряжение (В/Гц): 220/50.

    Можно использовать и другие компрессора, с аналогичными параметрами. При этом следует учитывать, что зачастую указывается производительность «на входе». А реальная, «на выходе» составляет 60…70%.

    По возможности следует выбирать компрессор с большим ресивером. Т.е. если вы найдете компрессор, который выдает также 300 л/мин на выходе, но ресивер у него 50 л, то следует предпочесть именно эту модель.
