    Напыление пенополиуретана

    Оборудование для напыления ППУ

    Профессиональные ППУ установки серии ПЕНА:

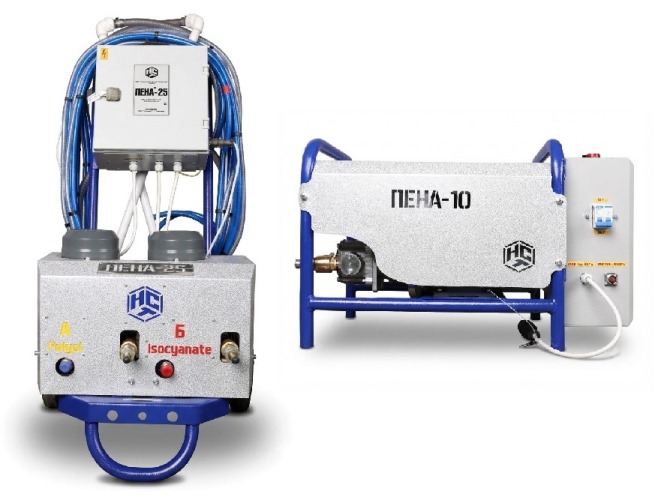

    Установки низкого давления

    Принцип работы оборудования для напыления пенополиуретана заключается в следующем: компоненты А и Б в строго дозированной пропорции подаются в смесительный узел распылителя, где под воздействием сжатого воздуха происходит их гомогенное перемешивание и последующее нанесение на ограждающие конструкции. Через 5-6 секунд начинается реакция с резким пенообразованием. Пена очень быстро твердеет, образуя монолитное теплоизоляционное покрытие.

    ППУ установка Пена-10 Оборудование для напыления ППУ Пена-15 Оборудование для пенополиуретана Пена-20 Оборудование для напыления пенополиуретана Пена-25
    ПЕНА-10 ПЕНА-15 ПЕНА-20 ПЕНА-25
    Пистолет распылитель ППУ Распылитель для пенополиуретана
    ПРП-04 ППУ-15

    Технические характеристики установок серии ПЕНА

    Наименование показателей Значение
    ПЕНА-10 ПЕНА-15 ПЕНА-20 ПЕНА-25
    Производительность, кг/мин 3-5 1-3 1-6 1,5-6
    Объемное соотношение компонентов А:Б

    1:1-1:1,4

    (электронная регулировка)

    1:1

    (не регулируется)

    1:1-1:1,8

    (регулировка шестернями)

    1:1-1:1,9

    (электронная регулировка)

    Устройство подогрева компонентов Доп. опция Доп. опция Доп. опция Есть
    Потребляемая мощность / с устройством подогрева компонетов, кВт 1,5 0,75/3,75 0,83/3,83 0,74/3,74
    Длина шлангов в комплекте/макс. 10/25 10/35 10/50 10/50
    Изменение производительности

    Плавное

    (частотный регулятор)

    Плавное

    (частотный регулятор)

    Плавное

    (частотный регулятор)

    Плавное

    (частотный регулятор)

    Тип привода Асинхронный мотор-редуктор Асинхронный мотор-редуктор Асинхронный мотор-редуктор Асинхронный мотор-редуктор
    Пистолет-распылитель ППУ-15 ППУ-15/ПРП-04 ПРП-04 ПРП-04
    Вес, кг 45 68 98 115

    Установка ПЕНА-25

    Установка ПЕНА-25
    Наименование показателей
    Значение
    Производительность, кг/мин
    1,5 - 6

    Объемное соотношение компонентов А:Б

    1:1 - 1:1,9
    (электронная регулировка)
    Устройство подогрева компонентов
    в комплекте
    Устройство подогрева воздуха
    дополнительная опция
    Длина шлангов
    10 (с возможностью увеличения до 50)
    Изменение производительности
    плавное (частотный регулятор)
    Тип привода
    асинхронный мотор-редуктор (2 шт.)
    Распылитель
    ПРП-04
    Напряжение питания, В
    220
    Вес, кг 115
    Гарантия 2 года
  • Пена-25 с проточным подогревателем компонентов
  • Распылитель ПРП-04
  • Описание
    Комплектация

    Оборудование ПЕНА-25 представляет собой профессиональную насосную станцию для напыления ППУ и заливки в полости на объекте. Пена-25 перерабатывает компоненты  в соотношении  от 1:1 до 1:1,9.

    • Обеспечивает высокое качество получаемого материала за счет использования дозирующих насосов шестеренного типа. При этом каждый из насосов оснащен собственным электроприводом, что позволяет с легкостью производить изменения соотношений между компонентами в широком диапазоне, тем самым обеспечивая возможность переработки систем сырья практически всех производителей, представленных на российском рынке.
    • Изменение соотношений осуществляется мгновенно поворотом ручки соответствующего переключателя за счет изменения частоты питающего напряжения электроприводов насосов. Кроме того, на установке реализована возможность бесступенчатого изменения производительности, что позволяет адаптировать подачу компонентов для проведения конкретного вида напыления.
    • В стандартную комплектацию входит устройство подогрева компонентов, позволяющее производить напыление пенополиуретана в условиях низких температур. Кроме того, установка может быть оснащена подогревателем воздуха, способствующим лучшему вспениванию компонентов.
    • В качестве приводов использованы соосные цилиндрические редукторы с асинхронными электродвигателями, что гарантирует безотказную работу оборудования на протяжении длительного периода времени (в отличие от установок с коллекторными электродвигателями других производителей).
    • Дистанционное управление процессом напыления непосредственно с места проведения работ при помощи кабеля дистанционного управления.
    • Стандартная длина напорных шлангов, поставляемых с установкой, составляет 10 м с возможностью увеличения до 50 м. Возможна комплектация шлангами с обогревом до 30 м.
    • Для удобства работы оператора напорные рукава компонентов, рукав подачи воздуха к пистолету-распылителю и кабель дистанционного управления объединены в пучок, что упрощает перемещение непосредственно в зоне нанесения ППУ.
    • Установку отличает современный дизайн, а также повышенная мобильность и эргономичность, что позволяет напылять пенополиуретан на любых объектах.

    Наименование

    Кол.

    1. Установка для напыления пенополиуретана ПЕНА-25

    1 шт.

    2. Пучок шлангов, в том числе:

    1 шт.

    - кабель дистанционного управления

    10,5м

    - напорный рукав компонента «А»

    10м

    - напорный рукав компонента «Б»

    10м

    - рукав подачи воздуха

    10,5м

    3. Заборный патрубок компонента «А» включающий в себя: полипропиленовую трубу длиной 1м, ПВХ-рукав Ø16мм длиной 2,5м и фильтр грубой очистки

    1 шт.

    4. Заборный рукав компонента «Б» включающий в себя: полипропиленовую трубу длиной 1м, ПВХ-рукав Ø16мм длиной 2,5м и фильтр грубой очистки

    1 шт.

    5. Проточный подогреватель компонентов

    1 шт.

    6. Распылитель ПРП-04 (приобретается отдельно)

    1 шт.

    7. Паспорт (руководство по эксплуатации) УНПУ.25-00.00.00 ПС

    1 экз.

    Установка ПЕНА-20

    Установка ПЕНА-20
    Наименование показателей
    Значение
    Производительность, кг/мин
    1-3
     2-6 (по запросу)

    Объемное соотношение компонентов А:Б

    1:1 - 1:1,8
    (регулировка шестернями)
    Устройство подогрева компонентов
    дополнительная опция
    Устройство подогрева воздуха
    дополнительная опция
    Длина шлангов
    10 (с возможностью увеличения до 50)
    Изменение производительности
    плавное (частотный регулятор)
    Тип привода
    асинхронный мотор-редуктор
    Распылитель
    ПРП-04
    Напряжение питания, В
    220
    Вес, кг 98
    Габаритные размеры, см
    1150х550х900
    Гарантия 2 года
  • Пена-20 без проточного нагревателя компонентов
  • Пена-20 с проточным нагревателем
  • Распылитель ПРП-04
  • Проточный подогреватель компонентов ППК-09
  • Описание
    Комплектация
    Видео

    Установка ПЕНА-20 представляет собой профессиональную насосную станцию, предназначенную для напыления и заливки в межстенное пространство пенополиуретановых компонентов в заданном соотношении. ПЕНА-20 – флагман линейки напылительного оборудования. Эта модель с модификациями выпускается более 10 лет.  Установку отличает проверенная временем надежность, неприхотливость, и простота в эксплуатации, что позволяет использовать данную насосную станцию в самых тяжелых условиях эксплуатации.

    • Обеспечивает получаемый материал высшего качества за счет использования дозирующих насосов шестеренного типа.
    • В качестве привода на установке ПЕНА-20 использован соосный цилиндрический редуктор с асинхронным электродвигателем, что гарантирует его безотказную работу на протяжении длительного периода времени (в отличие от установок с коллекторными электродвигателями).
    • Установка может быть оснащена устройством подогрева компонентов и подогревателем воздуха, позволяющими производить напыление пенополиуретана в условиях низких температур. После монтажа этих доп. опций установка продолжает сохранять мобильность и эргономичность, что положительно сказывается на ее эксплуатационных характеристиках.
    • Обладает возможностью бесступенчатого изменения производительности за счет применения частотного регулирования, что позволяет с легкостью адаптировать подачу компонентов для проведения конкретного вида напыления.
    • Позволяет производить изменения соотношений между компонентами в широком диапазоне и подходит для переработки систем сырья практически всех производителей, представленных на российском рынке. Изменение соотношений происходит механическим путем за счет замены приводных шестерен насосов на шестерни с другим количеством зубьев. Замена шестерней требует минимум времени и трудозатрат, что существенно облегчает переход от одной системы компонентов к другой.
    • Дистанционное управление процессом напыления непосредственно с места проведения.
    • Стандартная длина напорных шлангов, поставляемых с установкой, составляет 10 м. По желанию клиента длина напорных шлангов может быть увеличена до 50 м. Возможна поставка пучка шлангов с греющим кабелем до 30 м.
    • Для удобства работы напорные рукава компонентов, рукав подачи воздуха к пистолету-распылителю и кабель дистанционного управления объединены в пучок, тем самым облегчая  перемещение оператора непосредственно в зоне напыления пенополиуретана.
    Наименование
    Кол.
    Установка – насосная станция
    1 шт.
    Пистолет-распылитель ПРП-04 (приобретается отдельно)
    1 шт.
    Кабель дистанционного управления
    11 м
    Рукав для компонентов и воздуха к распылителю
    3х10 м
    Рукав для подачи компонентов к насосам
    2х2м
    Масловлагоотделитель Camozzi (Италия)
    1 шт.
    Шестерни в комплекте (смонтированы)
    3 шт.
    *Шестерни (сменные) для соотношения по линии "А"
    6 шт.
    *Шестерни (сменные) для соотношения по линии "Б"
    4 шт.
    Электронный частотный преобразователь Fuji (Япония)
    1 шт.
    Фильтры подачи компонентов
    2 шт.
    Технический паспорт и технологическая инструкция
    1 экз.
    Диск с руководством по сборке установки
    1 шт.

    *Комплект шестерней поставляется по запросу

    Установка ПЕНА-15

    Установка ПЕНА-15
    Наименование показателей Значение
    Производительность, кг/мин до 3
    Объемное соотношение компонентов А:Б 1:1 (фиксированное)
    Устройство подогрева компонентов дополнительная опция
    Устройство подогрева воздуха дополнительная опция
    Длина шлангов, м 10 (с возможностью увеличения до 35)
    Изменение производительности плавное (частотный регулятор)
    Тип привода асинхронный мотор-редуктор
    Распылитель ППУ-15
    Напряжение питания, В 220
    Вес, кг 65
    Гарантия 2 года
  • Установка Пена-15 без устройства подогрева компонентов
  • Распылитель ППУ-15
  • Распылитель ПРП-04
  • Проточный подогреватель компонентов ППК-09
  • Описание
    Комплектация

    Установка ПЕНА-15 представляет собой недорогую насосную станцию, предназначенную для напыления компонентов ППУ в фиксированном соотношении 1:1.

    • Отличается компактностью и простотой в эксплуатации, что позволяет с минимальными трудозатратами проводить работы на любых объектах.
    • Обеспечивает высокое качество получаемого материала за счет использования дозирующих насосов шестеренного типа.
    • В качестве привода на аппарате использован червячный редуктор с асинхронным электродвигателем, что гарантирует его безотказную работу на протяжении длительного периода времени (в отличие от установок с коллекторными электродвигателями).
    • Обладает возможностью бесступенчатого изменения производительности за счет применения частотного регулирования, что позволяет с легкостью адаптировать подачу компонентов для проведения конкретного вида напыления.
    • Дистанционное управление процессом напыления непосредственно с места проведения работ при помощи кабеля дистанционного управления.
    • Стандартная длина напорных шлангов, поставляемых с установкой, составляет 10 м. По запросу длина напорных шлангов может быть увеличена до 35 м. Возможна комплектация пучком шлангов с греющим кабелем от 10 до 20 м.
    • Для удобства работы напорные рукава компонентов, рукав подачи воздуха к пистолету-распылителю и кабель дистанционного управления объединены в пучок, тем самым облегчая  перемещение оператора непосредственно в зоне нанесения пенополиуретана



    Наименование

    Кол.

    1. Установка для нанесения пенополиуретана ПЕНА-15

    1 шт.

    2. Распылитель ППУ-15 или ПРП-04 (приобретается дополнительно) 1 шт.

    3. Пучок шлангов, в том числе:

    1 шт.

    - кабель дистанционного управления

    10,5м

    - напорный рукав компонента «А»

    10м

    - напорный рукав компонента «Б»

    10м

    - рукав подачи воздуха

    10,5м

    4. Заборный рукав компонента «А» включающий в себя: ПВХ-рукав Ø16мм длиной 2,5м и фильтр грубой очистки

    1 шт.

    5. Заборный рукав компонента «Б» включающий в себя: ПВХ-рукав Ø16мм длиной 2,5м и фильтр грубой очистки

    1 шт.

    6. Паспорт (руководство по эксплуатации) УНПУ.15-00.00.00 ПС

    1 экз.

    Установка ПЕНА-10

    Установка ПЕНА-10
    Наименование показателей
    Значение
    Производительность, кг/мин
    3-5
    Объемное соотношение компонентов А:Б 1:1-1:1,4
    Устройство подогрева компонентов
    дополнительная опция
    Устройство подогрева воздуха
    дополнительная опция
    Длина шлангов
    10 (с возможностью увеличения до 25)
    Изменение производительности
    плавное (частотный регулятор)
    Тип привода
    асинхронный мотор-редуктор
    Распылитель
    ПРП-15
    Напряжение питания, В
    220
    Вес, кг 45
    Гарантия 1 год
  • Установка Пена-10
  • Распылитель ППУ-15
  • Описание
    Комплектация

    Установка ПЕНА-10 - простое и надежное оборудование для напыления ППУ по минимальной цене. Идеально подходит для утепления небольших и средних объектов. Полностью окупается уже на 10м3 при плотности 40 кг/м3!

    • Комплектация "под ключ"
    • Отсутствие сложной, дорогостоящей электроники
    • Забор компонентов непосредственно из бочек
    • Оптимальная длина шлангов (до 25 м)
    • Эргономичный и компактный дизайн, легко транспортировать

    Наименование

    Кол.

    1. Насосно-дозирующая станция

    1 шт.

    2. Распылитель ППУ-15 1 шт.

    3. Пучок шлангов для соединения установки с устройством для гомогенного перемешивания пенополиуретана, в том числе:

    1 шт.

    - кабель дистанционного управления

    10,5 м

    - напорный рукав компонента «А»

    10 м

    - напорный рукав компонента «Б»

    10 м

    - рукав подачи воздуха

    10 м

    4. Заборный рукав компонента «А»

    3 м

    5. Заборный рукав компонента «Б»

    3 м

    6. Хомут 3/4’(для подсоединения рукава подачи воздуха к компрессорной станции)

    2 шт.

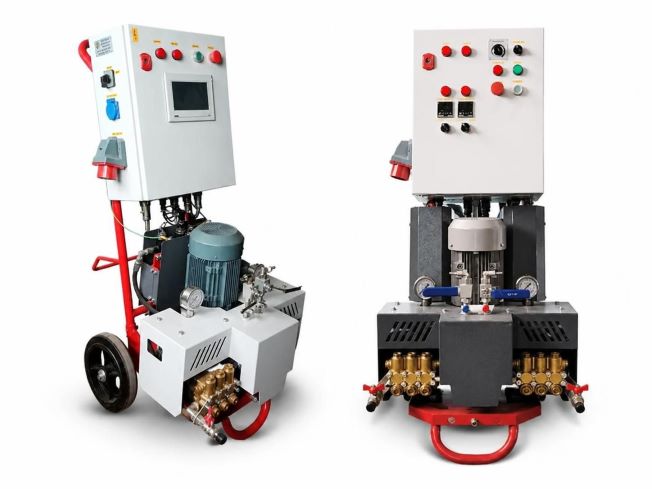

    Установка ПЕНА-ВД (высокое давление)

    Установка ПЕНА-ВД (высокое давление)
    Наименование показателей
    Значение
    Производительность, кг/мин
    2 - 6

    Объемное соотношение компонентов А:Б

    1:1
    (электронная регулировка)
    Макс. давление, бар 220
    Привод электрический
    Мощность компрессора, л/мин 220
    Макс. длина шлангов, м 60
    Напряжение, В 380
    Мощность нагревателей, кВт 2 х 4,5
    Макс. нагрев сырья, С 70
    Мощность нагрева шлангов, Вт/м 30
    Система рециркуляции есть
    Система аварийного отключения при разности давлений есть
    Гарантия 2 года

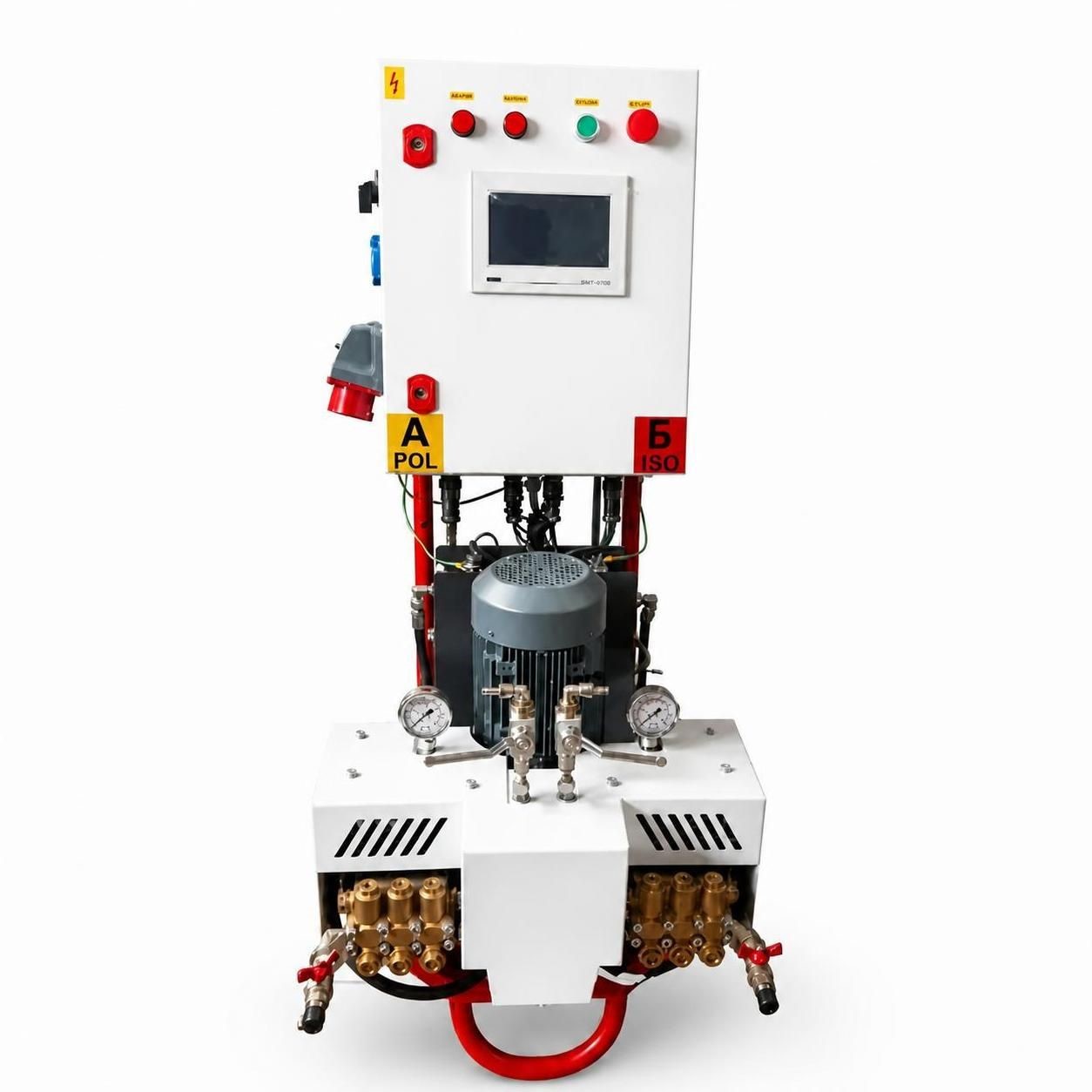

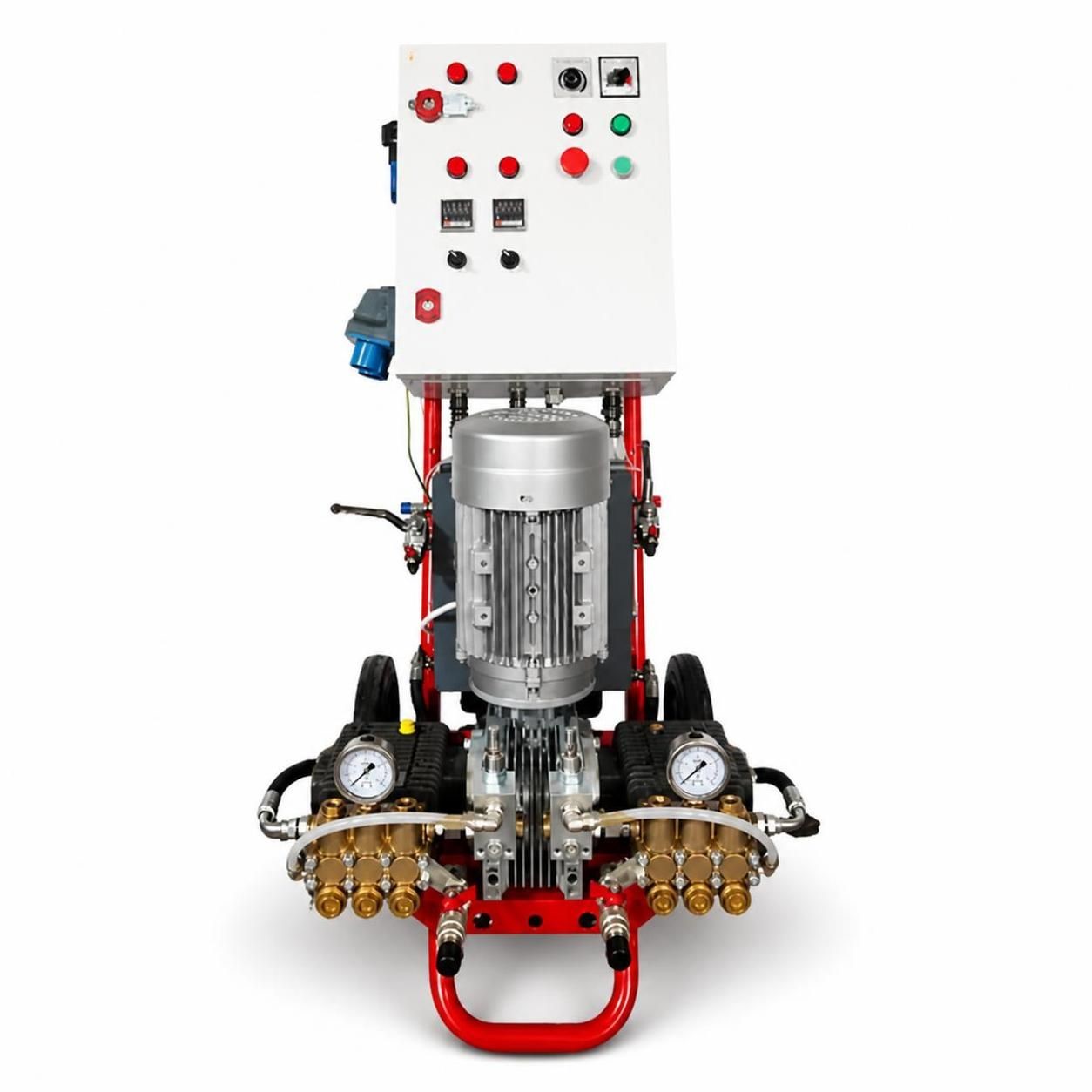

  • Установка Пена-ВД
  • Установка Пена-ВД
  • Распылитель ВД
  • Описание

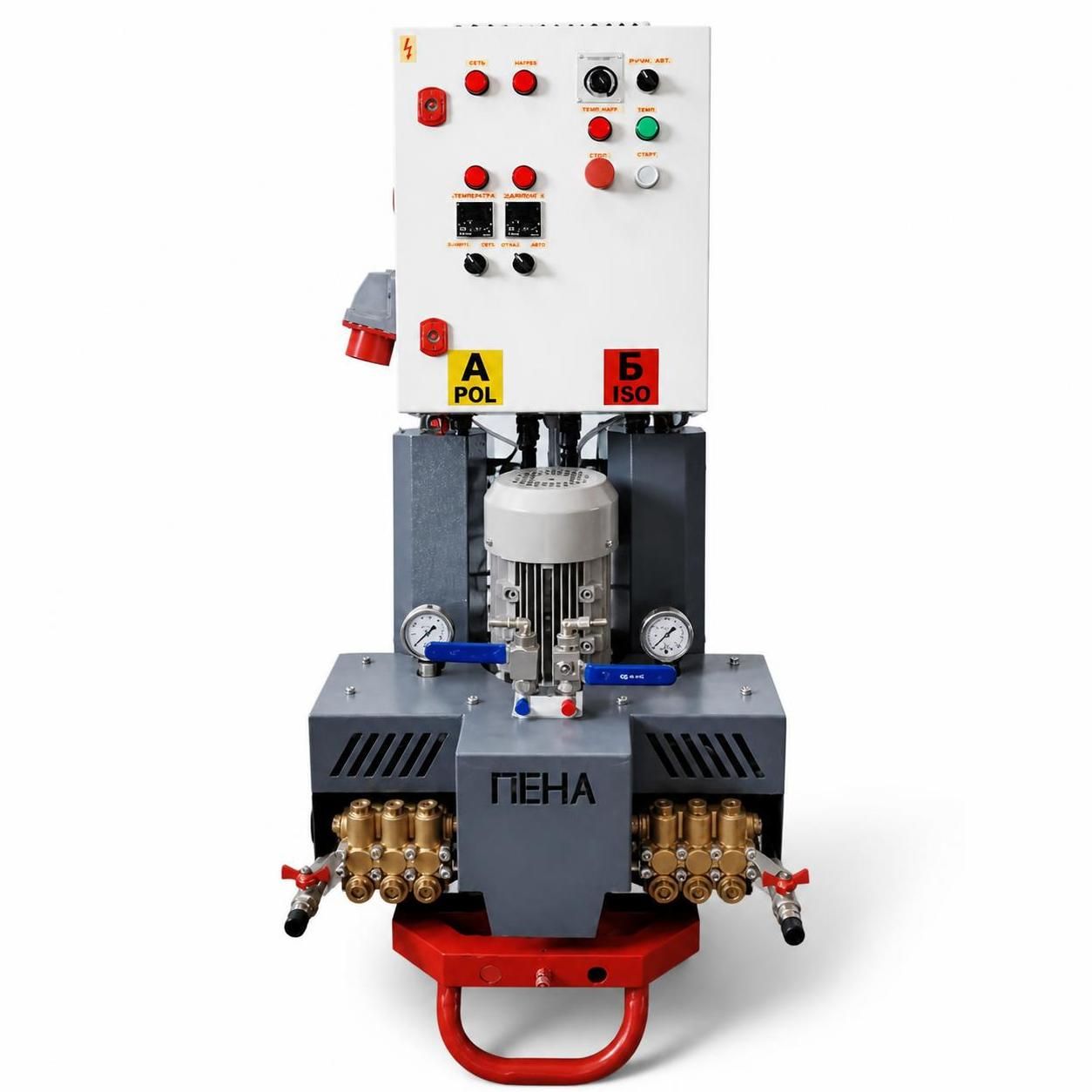

    Оборудование для напыления пенополиуретана и полимочевины ПЕНА-ВД позволяет выполнить любой по сложности и объёму объект, будь то 5 м2 или более 20 000 м2.

    В комплект входит насосно-дозирующая станция, распылитель, встроенные нагреватели компонентов, напорные шланги с подогревом, заборные патрубки с фильтрацией.

    • ПЕНА ВД имеет регулировку производительности. Благодаря ей, оператор выбирает сам для себя удобный режим работы. Эта возможность особенно важна при напылении ППУ на потолок, трубы, при работе в условиях, когда оператор стеснен в движении (например, мансарды с низким потолком).
    • Установка оснащена комплектующими самого высокого качества, что и обеспечивает ее безотказную работу.
    • Возможность подогрева сырья – проточный подогреватель компонентов, которым оснащается установка, позволяет автоматически и моментально подогревать компоненты до необходимой температуры. Абсолютно безопасен для сырья, экономит время и не теряет свои эксплуатационные свойства со временем, т.к. не образуется «накипи» из компонентов на нагревательном элементе.
    Узнать стоимость
    Ваше Имя (*):
    Телефон (*):
    Email (*):
    Наименование:
    Комментарий:

    Нажимая на кнопку, Вы соглашаетесь на обработку своих персональных данных в соответствии с Политикой конфиденциальности

    Буклет-презентация установок серии ПЕНА для нанесения теплоизоляции ППУ (смотреть/скачать)

    Напыление и заливка в полость на оборудовании ПЕНА-20

    Купить оборудование для напыления пенополиуретана

    Посмотреть в работе и купить оборудование для ППУ серии ПЕНА можно на одном из наших практических семинаров или на индивидуальной демонстрации.

    Нас рекомендуют ведущие заводы-изготовители сырья:

    Дау Изолан рекомендует Химтраст рекомендует
    ООО "Дау Изолан" ЗАО "Химтраст"

    Цены на оборудование для напыления ППУ

    Цена установок зависит от их комплектации (наличие дополнительных опций, длина шлангов и пр.).

    Смотреть актуальный ПРАЙС-ЛИСТ.

    ПЕНА-20 - лучшее на рынке оборудования низкого давления!

    Сравнение ПЕНА-20 с импортными установками высокого давления⇒

    Описание установки для напыления пенополиуретана ПЕНА-20

    Конструкция ПЕНА-20 выполнена по схеме с открытой архитектурой, обеспечивая, таким образом, легкий доступ к каждому узлу аппарата. Ее преимущество в том, что емкости с сырьем не крепятся непосредственно на раме. Это позволяет иметь высокомобильное оборудование небольших габаритов и малой массы. Транспортировка такого оборудования не представляет труда, оно хорошо проходит в дверные проемы, в лифт. Установка может применяться как в полевых условиях и на стройплощадках, так и на стационарных объектах.

    ПЕНА-20 имеет плавную регулировку производительности в диапазоне 1-3/2-6 л смеси (компонентов до вспенивания) за 1 минуту. Это позволяет выбрать оптимальный режим работы для любой поверхности любого рельефа любой площади, расположенной на любой высоте и при любой температуре.

    ПЕНА-20 может комплектоваться шлангами длиной до 60 метров, что обеспечивает большую степень свободы перемещения.

    На установке предусмотрено 11 вариантов соотношения компонентов, что позволяет работать на любых сырьевых системах любых заводов-изготовителей, как отечественных, так и импортных.

    Для повышения удобства работы в любых условиях (напыление на потолок, утепление объектов сложной геометрической формы) нами была разработана система промывки распылителя, которая представлена как в стандартной комплектации ПЕНА-25, так и отдельной опцией для ранее выпущенных установок серии ПЕНА.

    Напыление ППУ на стены
    Оборудование для напыления ППУ ПЕНА-20 на объекте



    Напылительная установка Пена-20 отлично справится и с задачей заливки ППУ в межстеновое пространство:

    Заливка ППУ в полость Заливка пенополиуретана в стены
    Заливка пенополиуретана на объекте Заливка пенополиуретана в полости
    Процесс заливки пенополиуретана в полости на объекте

    ООО «Новые Строительные Технологии» является лидером по производству и продаже российского оборудования для напыления полиуретановой пены. Ежегодно мы реализуем порядка 200 установок этого типа практически во все регионы России и страны ближнего зарубежья. Все виды нашего оборудования производятся серийно и мы готовы поставить необходимую комплектацию по вашему запросу.

    Напыление пенополиуретана Напыление пенополиуретна
    Нанесение ППУ на установке ПЕНА-20 (фотографии предоставлены нашим клиентом из г. Бийска, Алтайский край)



    Возможно Вам будет интересно оборудование для заливки ППУ из нашего каталога >>



    Copyright ® 2006-2017 ООО "НСТ"
