  • ППУ высокое давление

    Фирма НСТ производит машины для ППУ с 1997 года. По состоянию на 2018 год, линейка продукции для нанесения ППУ включает в себя:

    • 4 установки низкого давления (ПЕНА-10, ПЕНА-15, ПЕНА-20, ПЕНА-25);
    • 1 бытовой аппарат ПЕНА-мини;
    • 1 модель оборудования высокого давления ППУ, маркируемую ПЕНА-ВД. Аббревиатура «ВД» расшифровывается, как «высокое давление».

    До недавних пор установки высокого давления ППУ в России были представлены, как правило, зарубежными марками: Reactor (Graco США), Gama (Carraf Maquinaria Испания), Isoltec (TEC MAC Италия) и Wiwa Duomix PU (Wilhelm Wagner Германия). В октябре 2017 этот список был дополнен: PENA-VD (NST Россия).

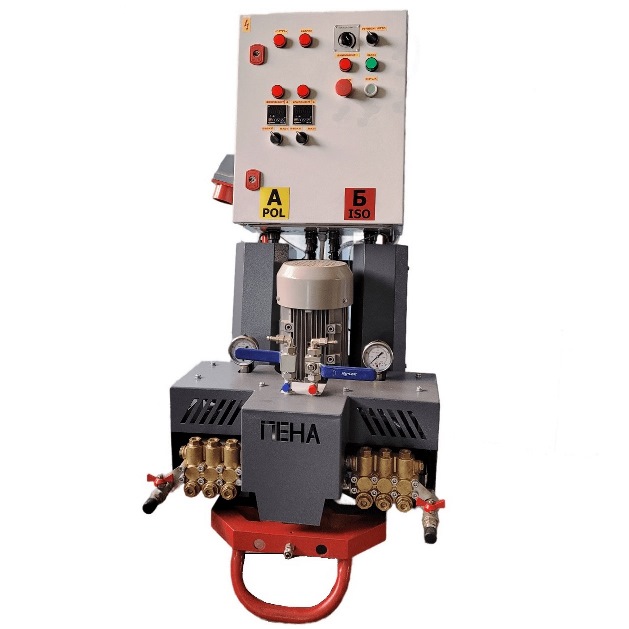

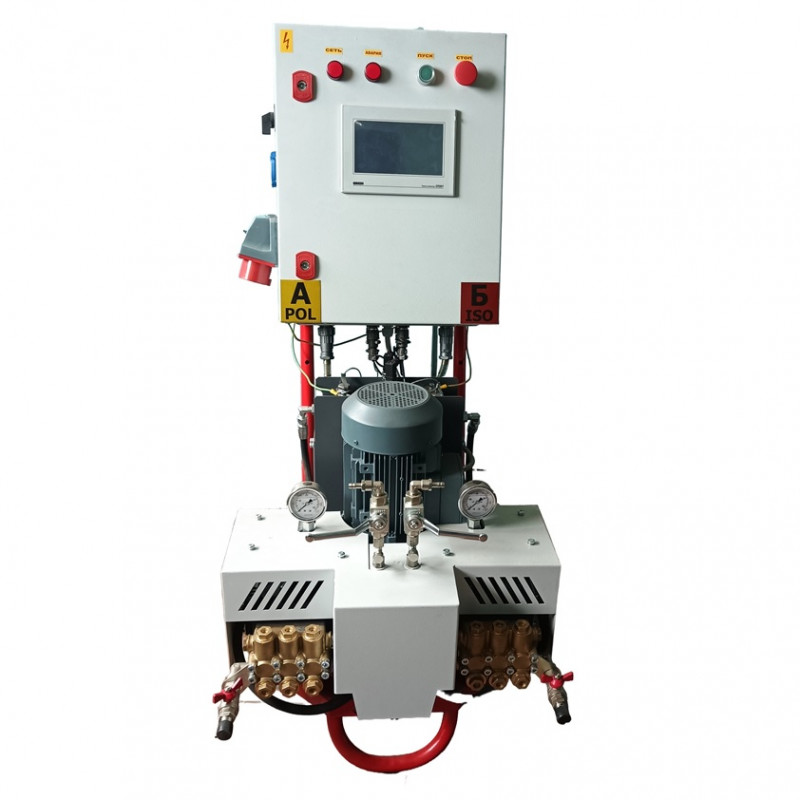

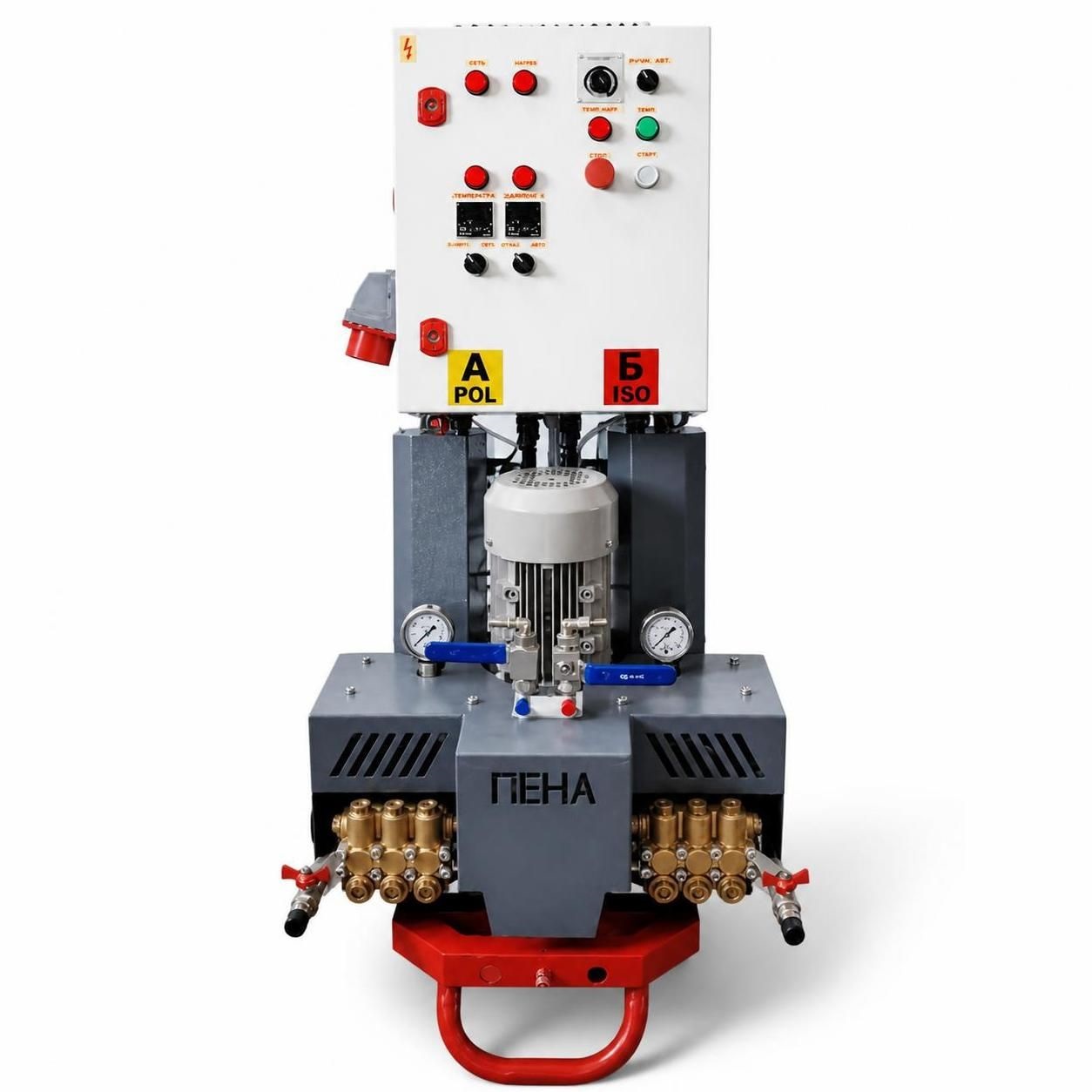

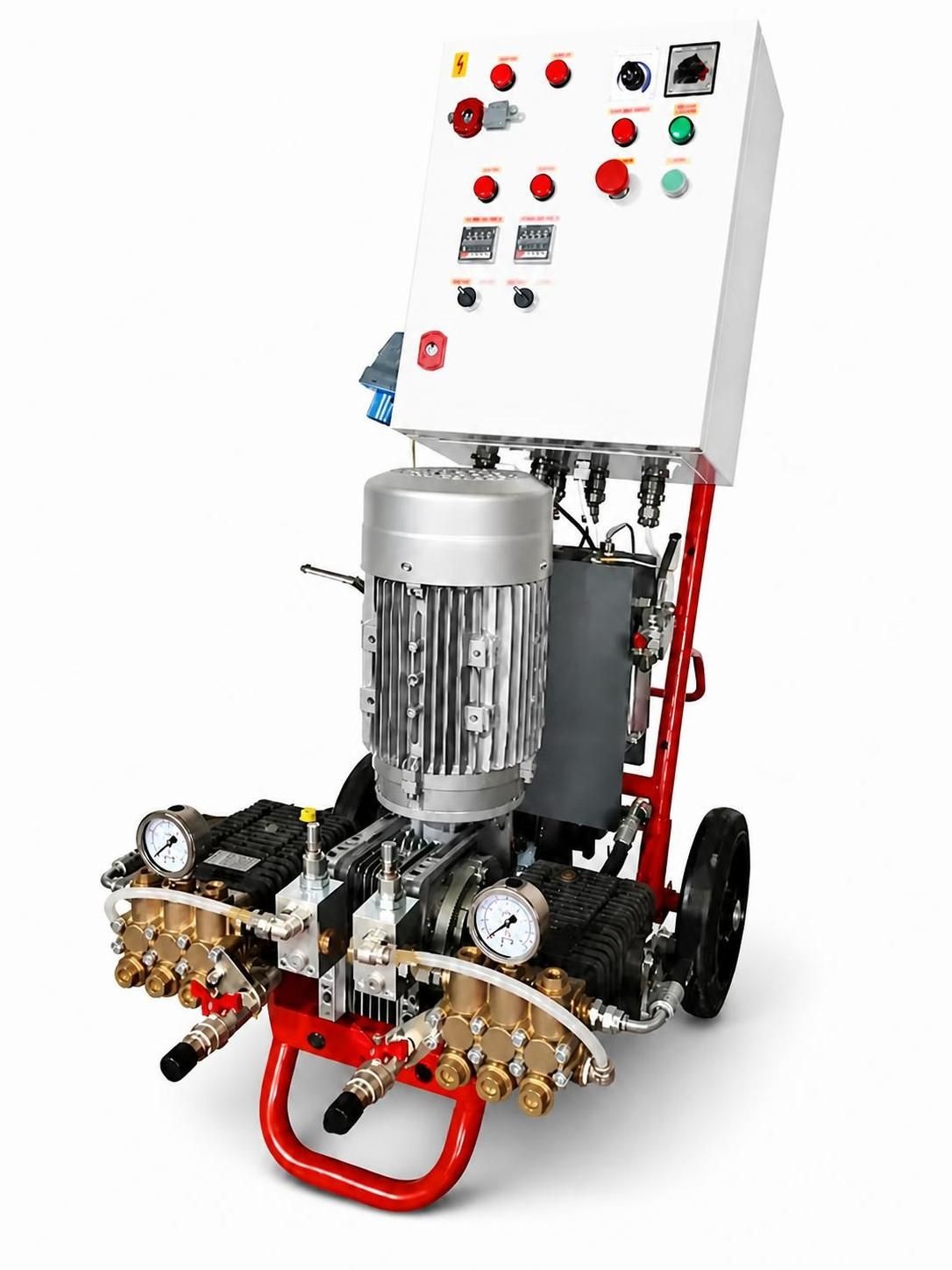

     Установка НСТ высокого давления для напыления пенополиуретана ПЕНА-ВД-01 образца 2017 года

    Чтобы узнать больше о данной модели, рекомендуем ознакомиться с таблицей, где по 17-ти критериям сравниваются установка ПЕНА-ВД и топовый аппарат низкого давления ПЕНА-20.

    ПЕНА-ВД выполнена по классической для оборудования ППУ высокого давления схеме компоновки: вертикальная платформа, пульт управления в верхней части, в центре двигатель и проточные нагреватели, в нижней части редуктор и насосы.

    При производстве всех установок ППУ, фирма НСТ придерживается принципа «открытой архитектуры», чтобы обеспечить максимально быстрый и легкий доступ к каждому узлу и агрегату. При этом все вращающиеся и подвижные элементы закрыты кожухами или крышками. Установка удобна и интуитивно понятна в обслуживании.

    Стандартный комплект поставки оборудования высокого давления напыления ППУ включает в себя:

    1. Насосную станцию ПЕНА-ВД-18

    2. Пучок напорных шлангов (от установки к распылителю) 20м в составе: рукава высокого давления для подачи компонентов «А» и «Б», трубка полиамидная для подачи воздуха к распылителю и саморегулирующийся греющий кабель с максимальной температурой нагрева 70град.С.

    3. Заборные патрубки с системой фильтрации

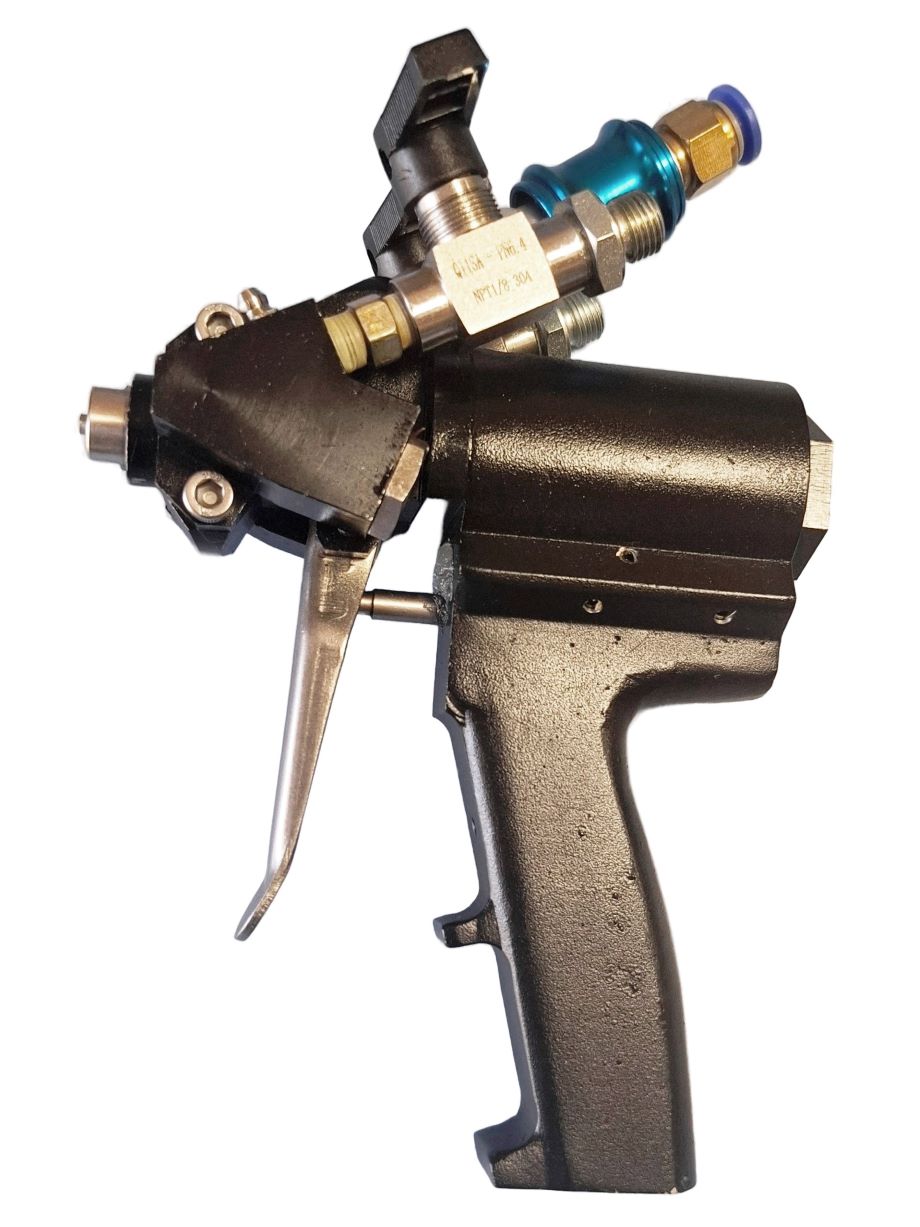

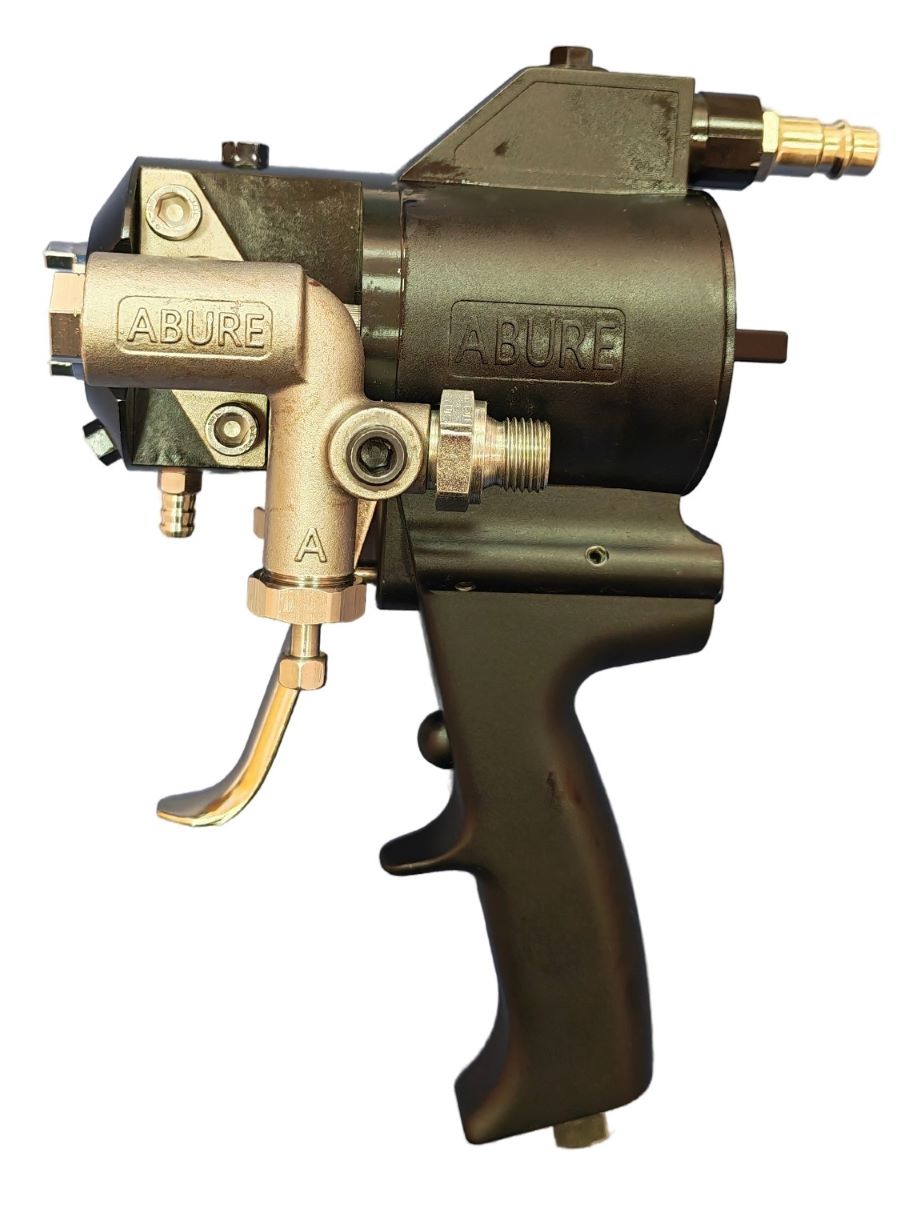

    По выбору покупателя установка комплектуется либо родным распылителем Fusion AP (Graco, США) либо китайской репликой распылителя Probler (Graco, США).

    Компоненты качественно перемешиваются за счет того, что поступают в распылитель под высоким давлением, при этом объем камеры смешивания очень мал. Как правило, она в диаметре не более 1,5мм. По сути смешивание происходит на молекулярном уровне. При таком смешивании компоненты гарантированно прореагируют полностью. Распыление осуществляется только за счет высокого давления, без участия воздуха.

    Таким пистолетом удобно работать, т.к. легко контролировать процесс напыления: при нажатии курка сразу начинается распыление материала. Если отпустить курок, то распыление мгновенно прекращается, а в смесительную камеру поступает сжатый воздух, который прочищает её. И, т.к. камера простейшей геометрии (цилиндр) и очень мала, то очищается качественно.

    Для обеспечения работы узлов распылителя требуется сжатый воздух при давление от 0,4 до 0.8 МПа с расходом 250...350л/мин (на входе компрессора). Такие параметры позволяют делать до 40 остановок в минуту при напылении ППУ.

    Напыление ППУ на установке высокого давления ПЕНА-ВД-01

    ТТХ оборудования высокого давления напыления пенополиуретана

    По тактико-техническим характеристикам российская установка фирмы НСТ идентичная аналогам из США, Испании и Италии, но лучше подходит к суровым реалиям и будням на стройплощадках ЕАЭС.

    Наименование показателей Значение

    Тип насоса на компонент А

    плунжерный

    Тип насоса на компонент Б

    плунжерный

    Базовое объемное соотношение между компонентами «А» : «Б», обеспечиваемое установкой

    1:1

    Пределы (min…max) суммарной объёмной производительности установки, [л/мин] *

    4,0 ... 6,0

    Максимальное давление, обеспечиваемое каждым из насосов в течение продолжительного времени

    19МПа (190кгс/см2)

    Максимальная температура нагрева каждого из компонентов

    70град.С

    Компонент А

    Полиол

    Компонент Б

    Изоционат

    Потребляемая электрическая мощность суммарная

    13 кВт

    Потребляемая мощность насосной станции, кроме системы обогрева

    2,2 кВт

    Потребляемая мощность подогревателей компонентов

    9,0 кВт

    Потребляемая мощность электрического подогрева шлангов * *

    1,0 кВт

    Ток питающей электросети

    Переменный

    Частота тока питающей электросети

    50 Гц

    Напряжение питания

    380 В

    Габаритные размеры, [мм]

    800 х 725 х 1080

    Масса установки без принадлежностей

    70±5 кг

    * Суммарная объемная производительность установки может быть изменена за счет применения частотного регулирования.

    ** Если установка укомплектованная напорными шлангами 30м. Энергопотребление пучка шлангов с обогревом составляет 30Вт/м.п.

    СОДЕРЖАНИЕ продолжения данной страницы

    Конструкция установки ПЕНА-ВД-01

    Нагрев компонентов ПЕНА-ВД-01

    Пульт управления установки ПЕНА-ВД-01

    Насосы установки ПЕНА-ВД-01

    Исторический экскурс

    Кто может работать на установке ПЕНА-ВД (человеческий фактор)

    Устройство установки высокого давления для напыления ППУ

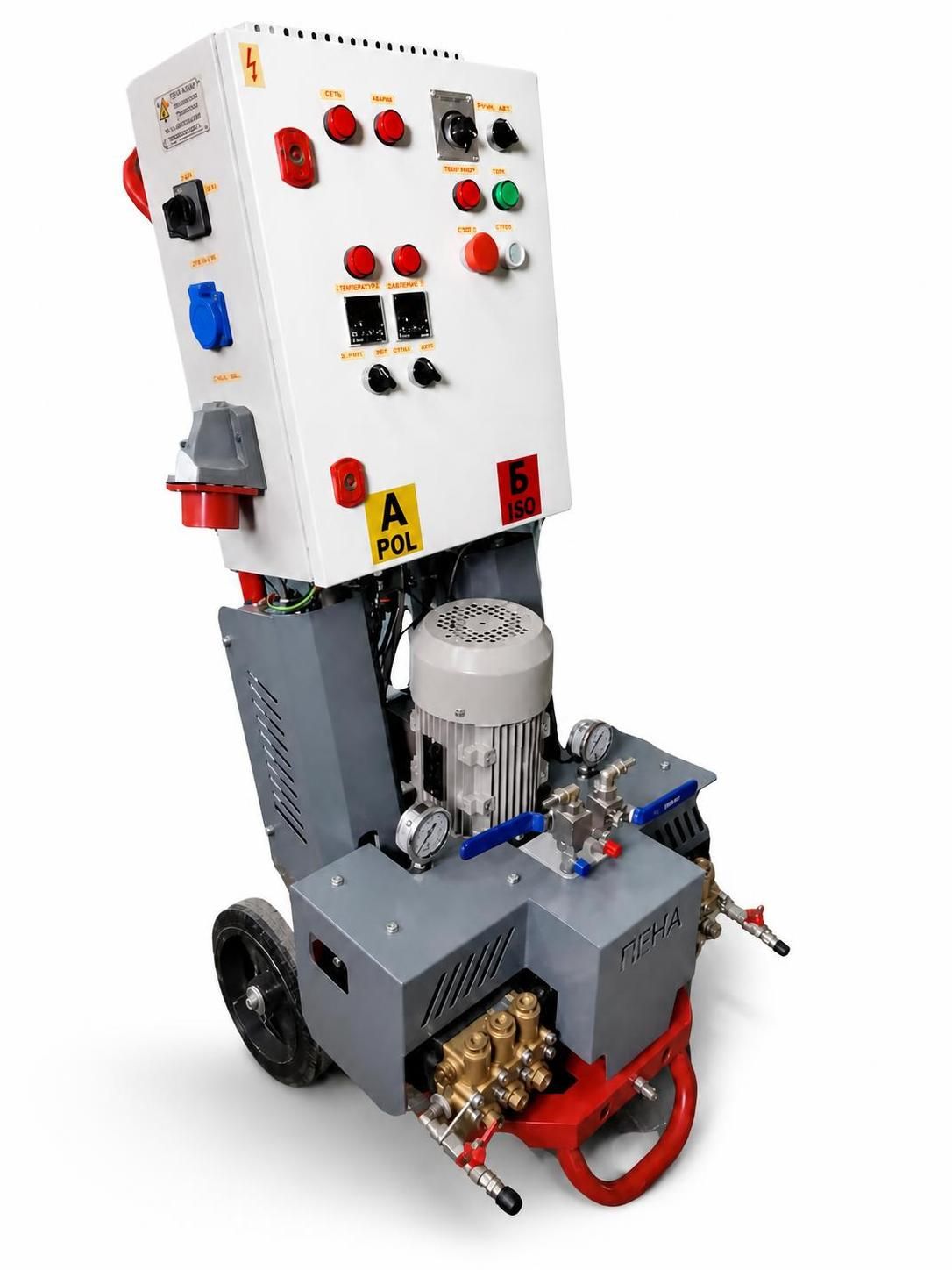

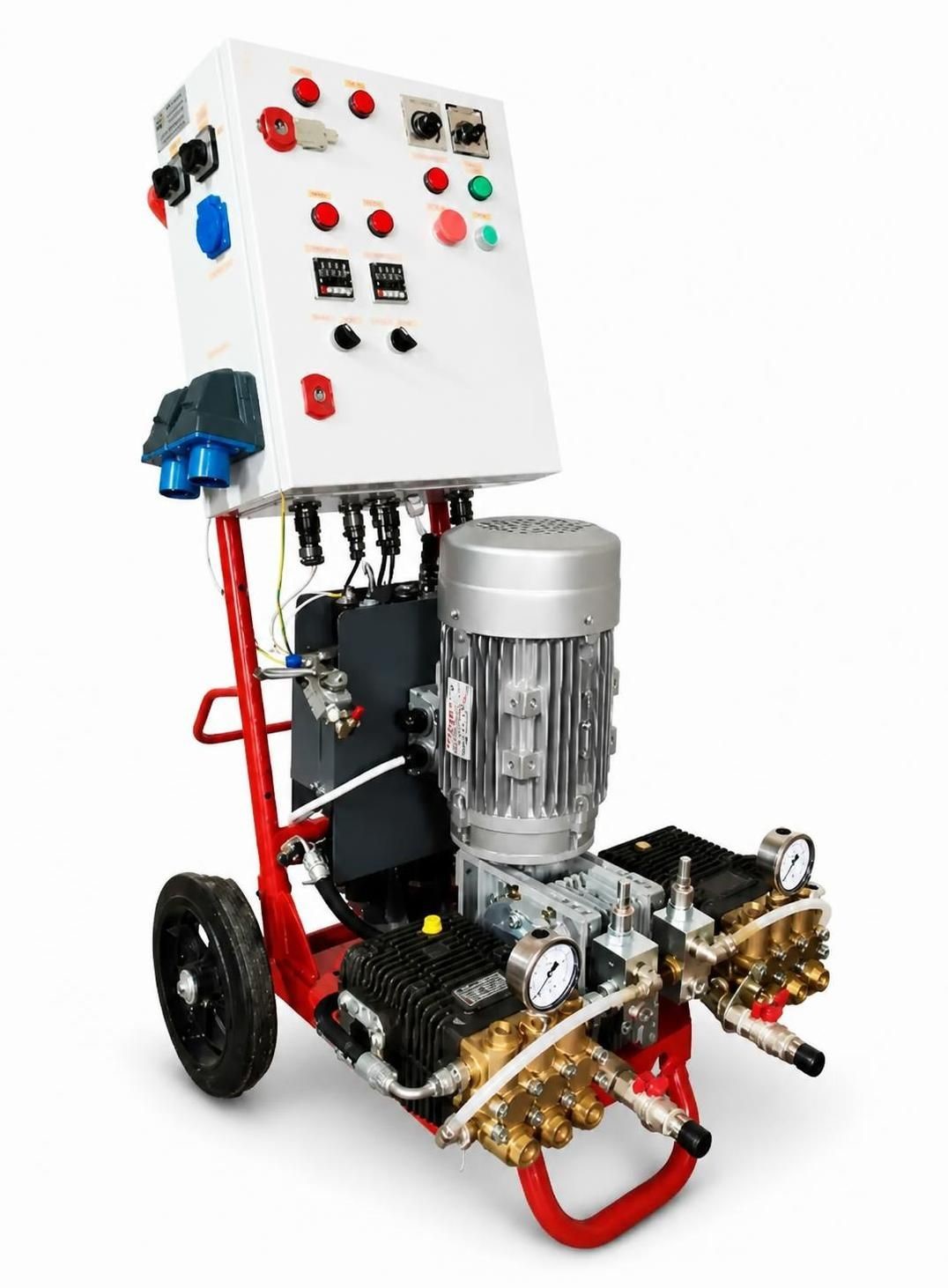

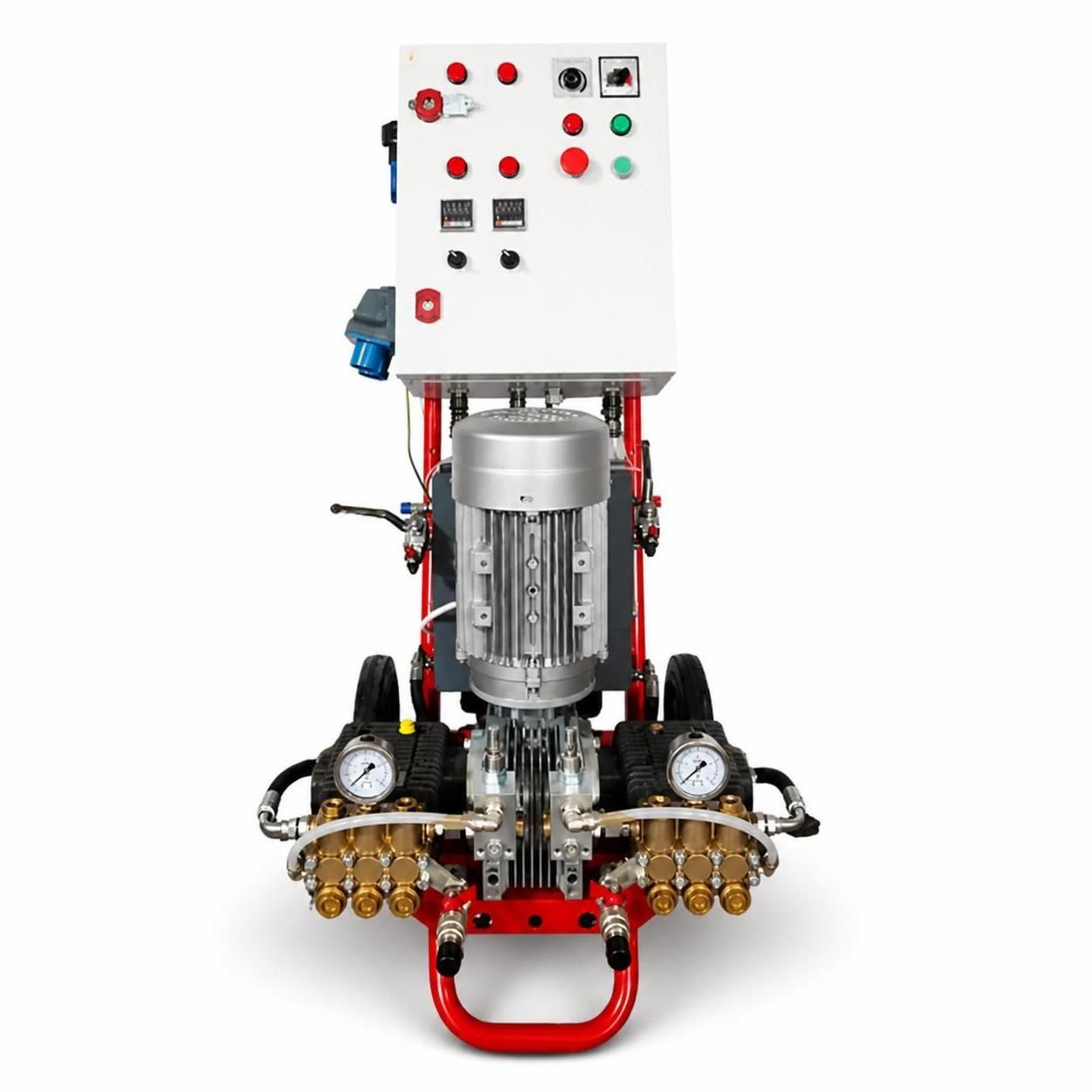

    Конструкция и внешний вид опытной (не серийной!) установки ПЕНА-ВД-01 показаны на схеме.

    Конструкция и составные части установки высокого давления напыления пенополиуретана модели ПЕНА ВД

    Нажмите на картинку, чтобы увидеть составные части оборудования.

    1. Мотор-редуктор

    2. Насос подачи компонента «Б»

    3. Насос подачи компонента «А»

    4. Переходный корпус насоса подачи компонента «Б»

    5. Переходный корпус насоса подачи компонента «А»

    6. Тележка

    7. Подогреватель компонента «Б»

    8. Подогреватель компонента «А»

    9. Регулятор давления компонента «Б»

    10. Регулятор давления компонента «А»

    11. Манометр компонента «Б»

    12. Манометр компонента «А»

    13. 3-х ходовой кран, перераспределяющий потоки компонента «Б»

    14. 3-х ходовой кран, перераспределяющий потоки компонента «А»

    15. Электронный датчик давления компонента «Б»

    16. Электронный датчик давления компонента «А»

    17. Пульт управления

    18. РВД, соединяющий насос подачи компонента «Б» с соответствующим подогревателем

    19. РВД, соединяющий насос подачи компонента «А» с соответствующим подогревателем

    20. Заборный штуцер компонента «Б»

    21. Заборный штуцер компонента «А»

    22. Напорный штуцер компонента «Б»

    23. Напорный штуцер компонента «А»

    24. Рециркуляционный штуцер компонента «Б»

    25. Рециркуляционный штуцер компонента «А»

    Рассмотрим подробнее основные узлы установки:

    Подогреватели компонентов установки нанесения ППУ высокого давления

    Для оборудования высокого давления нагрев компонентов имеет первостепенное значение, чтобы выровнять вязкость компонентов, обеспечить заданное соотношение и получить хороший мелкодисперсный факел на выходе распылителя. На установке ПЕНА-ВД за 1 прогон через проточник температура сырья повышается на 20 град.С.

    Если используется система на водной основе, то изоционат следует нагреть до +50 град.С, а полиол до +45 град.С. Для системы на фреоновой основе ISO греют до +40 градусов, а POL до +35 град.С.

    Во избежание выкипания фреонов (и, как следствие потери компонентом изначальных свойств) нагрев после +30градС следует осуществлять в замкнутом контуре: Насос компонента «А» – Подогреватель компонента «А» – Распылитель, т.е. осуществлять напыление ППУ. Обратно в бочку полиол на фреоновой основе, нагретый свыше +35 град.С возвращать (на рециркуляции) нельзя, т.к. емкости с сырьем при заборе жидкости открыты, и фреон будет испаряться из бочки с полиолом.

    Алгоритм задания температуры на пульте управления установки ПЕНА-ВД подробно описан в разделе «Порядок задания температуры» технического паспорта на оборудование.

    Правильная температура компонентов имеет большое значение не только при напылении ППУ на установке высокого давления. При использовании оборудования НД (любого) нагрев сырья позволит минимизировать потери и увеличить выход пены. Поэтому с 2015 года фирма НСТ предлагает для установок низкого давления, как собственных, так и сторонних, проточные нагреватели ППУ ППК-09.

    Пульт управления оборудования высокого давления напыления ППУ

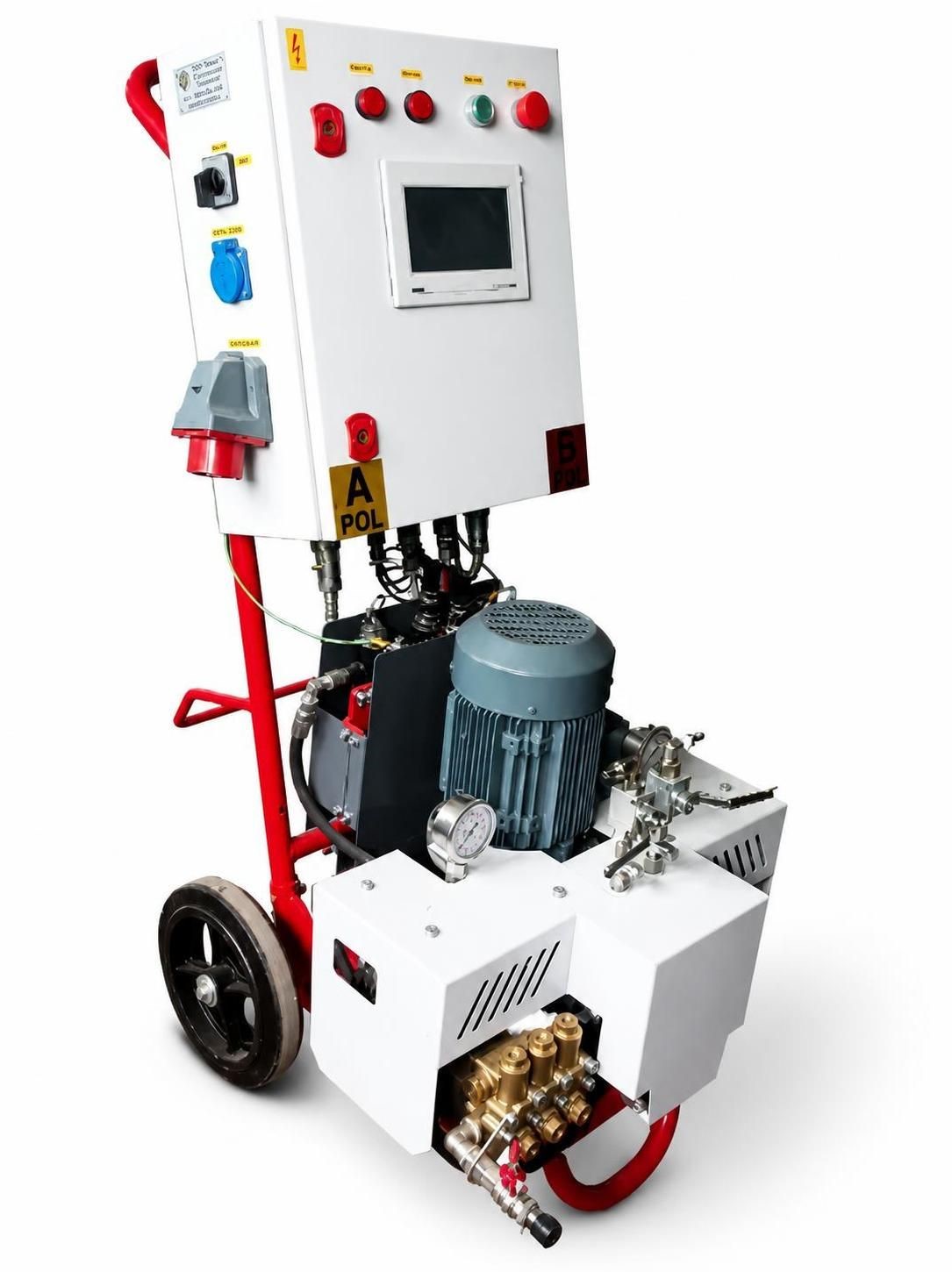

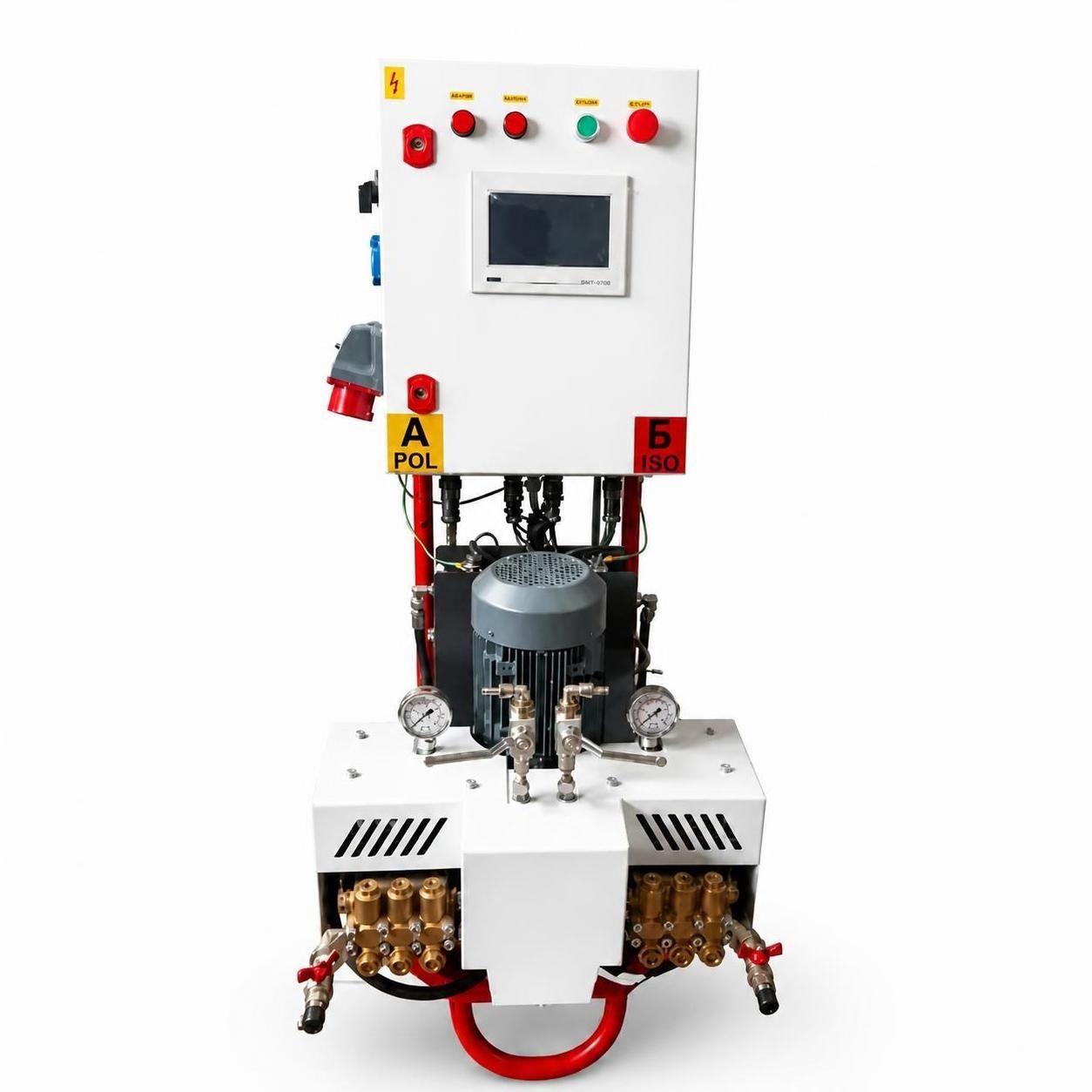

    В пульте управления установки модели ПЕНА-ВД-01 используется преобразователь частоты, который обеспечивает плавную регулировку оборотов электродвигателя мотор-редуктора насосной станции. В составе «начинки» пульта различные выключатели, реле, контакторы, контроллеры, термопреобразователи, преобразователи давления и многое другое.

    Органы управления оборудования высокого давления напыления ППУ модели ПЕНА ВД

    Общий вид центра управления опытной (не серийной!) ПЕНА-ВД-01 представлен на рисунке.

    На схеме обозначены следующие элементы (нажмите на картинку, чтобы увидеть) пульта установки ПЕНА-ВД-01:

    1. Корпус

    2. Розетка с вилкой для подключения к электросети

    3. Вводной выключатель

    4. Сигнальная лампа «Сеть»

    5. Сигнальная лампа «Авария»

    6. Ручка регулировки производительности

    7. Переключатель режимов работы «Ручной / Автоматический»

    8. Сигнальная лампа «Нагрев компонента «А»

    9. Сигнальная лампа «Нагрев компонента «Б»

    10. Измеритель-регулятор температуры компонента «А»

    11. Измеритель-регулятор температуры компонента «Б»

    12. Переключатель режимов работы подогрева компонента «А»

    13. Переключатель режимов работы подогрева компонента «Б»

    14. Сигнальная лампа включения саморегулирующегося греющего кабеля

    15. Переключатель режимов работы саморегулирующегося греющего кабеля

    16. Сигнальная лампа «Внимание»

    17. Сигнальная лампа «Пуск» насосной станции

    18. Кнопка «Пуск» насосной станции

    19. Кнопка «Стоп» насосной станции

    20. Розетка для подключения саморегулирующегося греющего кабеля

    21. Кабельный ввод подключения подогревателя компонента «А»

    22. Кабельный ввод подключения подогревателя компонента «Б»

    23. Разъем для подключения термопреобразователя сопротивления компонента «А»

    24. Разъем для подключения термопреобразователя сопротивления компонента «Б»

    25. Кабельный ввод подключения электродвигателя мотор-редуктора

    26. Разъем для подключения электронного реле давления компонента «А»

    27. Разъем для подключения электронного реле давления компонента «Б»

    Подробные инструкции по работе с центром управления, считыванию и анализу информации, выдаваемой  бортовыми ЭВМ, приведены в технической документации на установку ПЕНА-ВД. Здесь же ограничимся цитированием паспорта в части разъяснения функции позиции 16 «Сигнальная лампа «Внимание».

    В процессе работы в «Автоматическом» режиме происходит постоянное сравнение значений давлений в напорной магистрали каждого из компонентов. Исходя из проводимого анализа (при превышении разницы давлений в напорных магистралях установленной лимитной величины) программируемый контролер, расположенный во внутренней полости пульта управления подает управляющий сигнал на отключение насосной станции. При этом происходит загорание сигнальной лампы «Внимание».

    Сигнальная лампа «Внимание» индицирует перекос давлений в напорных магистралях компонентов «А» и «Б» сверх лимитированного значения. Максимально допустимая величина перекоса давлений задается программно и может быть изменена при помощи программируемого контролера, расположенного во внутренней полости пульта управления.

    Сигнальная лампа «Внимание» может индицировать перекос давления в напорных магистралях компонентов «А» и «Б» только при Автоматическом режиме работы. При этом одновременно с загоранием Сигнальной лампы «Внимание» происходит остановка электродвигателя мотор-редуктора насосной станции.

    Плунжерный насос высокого давления установки нанесения ППУ ПЕНА-ВД

    Плунжерные насосы высокого давления, смонтированные на установке ПЕНА-ВД представляют собой профессиональные агрегаты, предназначенные для перекачивания различных жидкостей малой вязкости без механических включений, при этом создавая давление до 20МПа (200кгс/см2).

    Конструкция и характеристики плунжерного насоса установки высокого давления напыления ППУ модели ПЕНА ВД

    Общий вид плунжерного насоса высокого давления представлен на рисунке (нажмите на картинку слева, чтобы увидеть схему).

    1. Корпус насоса

    2. Приводной вал

    3. Корпус проточной части

    4. Отверстие для всасывания

    5. Отверстие для нагнетания

    6. Крышки всасывающих клапанов

    7. Крышки нагнетательных клапанов

    По принципу действия плунжерный насос - объемный. Конструкция состоит из клапанов и системы трубопроводов. Рабочий орган насоса – плунжер во время работы агрегата совершает возвратно-поступательные движения, обеспечивающиеся кулачковым валом.

    В начальный момент времени плунжер начинает совершать перемещение в правую сторону, что обуславливает понижение рабочего давления, которое постепенно становится меньше, чем жидкостное давление в трубе всасывания. Открывается всасывающий клапан из-за разности давления, после чего происходит заполнение жидкостью рабочей камеры.

    При последующем повороте приводного вала, происходит движение плунжера из крайнего правого положения влево и давление в камере становится больше, чем в трубопроводе нагнетания. В связи с этим нагнетательный клапан открывается и происходит выдавливание жидкости из камеры в напорный трубопровод. Цикл повторяется постоянно во время работы установки ПЕНА-ВД.

    Категорически запрещается эксплуатировать насосы «на сухую». Данное требование аналогично правилу для  шестеренных насосов, используемых на установках низкого давления.

    Разборку, сборку и регулировку насосов должен производить высококвалифицированный специалист, хорошо знающий устройство и принцип действия плунжерных насосов. При этом разборка насосов допускается производить в крайних случаях, например, при полимеризации остатков изоционата во внутренних полостях насоса.

    Насосы установки ПЕНА-ВД-01 подобраны таким образом, чтобы перерабатывать системы пенополиуретановых компонентов в объемном соотношении 1:1. На сегодня до 90% напылительных систем ППУ, представленных в России и за рубежом, требуют смешивания именно в объемном соотношении 1:1. При этом помните, что в паспорте на сырьё указывается соотношение компонентов в весовых частях (т.е. в килограммах), а установка дозирует компоненты в равных объемах (т.е. в литрах).

    Для напыления систем компонентов, где требуется другое соотношение компонентов ППУ, установка высокого давления не может быть применима. Поэтому прежде, чем принять решение и купить оборудование высокого давления ППУ, следует уточнить у поставщика химии, какое будет соотношение между компонентами? Или иначе: в каких случаях и для каких систем ППУ, соотношение будет не 1 к 1?

    Насосы установки обеспечивают требуемое давление в магистралях подачи каждого из компонентов  в диапазоне от 12МПа до 17МПа (от 120кгс/см2 до 170кгс/см2). Такое давление необходимо для качественного перемешивания компонентов и раскрытия хорошего факела из сопла пистолета-распылителя.

    Фактические значения давлений в каждой из напорных магистралей компонентов контролируется по показаниям манометров и регистрируются электронными датчиками давления, установленными на выходе каждого из нагревателей. Значения давлений, регистрируемые этими датчиками подвергаются постоянному анализу и сравнению друг с другом при помощи программируемого контролера, расположенного во внутренней полости пульта управления.

    При разнице давлений (при перекосе давлений) в напорных магистралях превышающем установленный лимит, происходит автоматическое отключение насосной станции. Предельное значение разницы давлений (перекоса давлений) задается программно на пульте управления.

    Фактическое значение установленных давлений зависит от диаметров проходных каналов камеры смешения и сопла устройства для гомогенного перемешивания компонентов и формирования пенополиуретана, а также от производительности насосной станции.

    Требуемые значения давлений в напорных магистралях каждого из компонентов создаются при закрытом положении пистолета-распылителя. При начале напыления возможно падение давлений в напорных магистралях компонентов на величину от 1,5МПа до 4,0МПа ((20кгс/см2 до 40кгс/см2). Величина падения давления относительно изначально установленного значения зависит от производительности насосной станции.

    История появления ППУ оборудования ВД в РФ и ЕАЭС

    В компании НСТ всерьёз задумались о разработке оборудования высокого давления после «черного понедельника» 2014 года (15 декабря, когда курс рубля обвалился до 65 за 1 доллар США). В совокупности с ростом цен на ППУ компоненты (изоционат покупается за валюту) стало понятно, что отечественное оборудование высокого давления, которое будет в 2 раза дороже самой хорошей и продвинутой установки НД, но при этом в 3 раза дешевле импортной машины ВД, - будет востребовано.

    Помимо вышесказанного, имелись и другие стимулы для разработки отечественной установки высокого давления.

    Во-первых, в США и Европе очень давно предлагают только оборудование высокого давления для пенополиуретана. Было очевидно, что рано или поздно, но по этому же пути предстоит пройти и российским переработчикам ППУ. К слову, в 2005-2010 годах мы поставляли установки типа ПЕНА-98 в Португалию, Испанию, Румынию, Чехию, Болгарию и Польшу и уже тогда поняли, что на Западе можно купить установку высокого давления и только. Наши машины выбирали потому, что даже с доставкой, оформлением всех таможенных процедур и выплатой местного НДС, - всё равно, цена ПЕНА-98 была минимум в 2 раза ниже, чем, например, стоимость самого простого Reactor E-10 в стандартной комплектации.

    Во-вторых, пенополиуретан к 2014 году получил признание в России, как лучший и технологичный теплоизоляционный материал. К слову, в журнале «Пенополиуретан» за 2001 год была заметка о потреблении ППУ на душу населения в 1999 году. США – 5кг, Западная Европа и Япония по 4кг, Россия – 0,5кг. Эти цифры мы в 2006 году привели на нашем сайте poliuretan.ru в обзоре на странице http://www.poliuretan.ru/o-kompanii/. Было «за державу обидно», что у России цифра в 10 раз меньше, чем для США. Поэтому написали 0,8кг. Потом эти данные перепечатали десятки сайтов.

    На шестой международной конференции «Полиуретаны 2013» были представлены оценки объемов потребления ППУ в России в 2014 году: 300 тысяч тонн. Исходя из численности населения 143.666.931 человек, получается 2,1кг пенополиуретана на душу населения. Таким образом, с 1999 по 2014 годы потребление ППУ в России увеличилось на 420%. И в этом есть большая заслуга фирмы НСТ, т.к. за 15 лет мы произвели и продали более 2000 установок низкого давления напыления ППУ.

    Таким образом, к началу 2015 года сформировались хорошие предпосылки для появления в России отечественного оборудования высокого давления напыления пенополиуретана.

    Но, как говорится: «Гладко было на бумаге, да забыли про овраги». Сделать такую установку быстро не получилось. Начало НИОКР по созданию установки высокого давления для напыления ППУ было положено осенью 2015. Потребовалось 2 года, прежде, чем в октябре 2017 года увидела белый свет первая опытная партия из семи машин.

    По сути, прошло 20 лет после того, как первая ПЕНА-98Н10 получила «путевку в жизнь» в 1997 году, когда были собраны установки ПЕНА-ВД-01 заводскими номерами с 001 по 007.

    С октября 2017 по июль 2018 они проходили обкатку и тестирование на строительных объектах во Владимире, Кашире, Вологде, Санкт-Петербурге, Туле, Махачкале и Шымкенте. По результатам полевых испытаний были внесены улучшения в конструкцию и комплектующие.

    В августе 2018 фирма НСТ приступила к серийному изготовлению ПЕНА-ВД-18. Это оборудование высокого давления для напыления ППУ образца 2018 года.

    Оборотная сторона медали удобства работы на установке высокого давления ППУ

    Одна из причин, почему профессионалам нравится работать на оборудовании высокого давления в том, что до 80% процентов всех процедур автоматизированы. Задача человека сводится к контролю датчиков бортового компьютера и нанесению ППУ посредством пистолета-распылителя.

    Оператор должен понимать:

    • какую температуру для каждого из компонентов следует задать на пульте управления,
    • какую производительность выставить на насосной станции,
    • какую использовать камеру смешивания в распылителе,
    • какое должно быть давление для каждого из компонентов,
    • требуется ли осуществить рециркуляцию, по одному компоненту или по обоим,
    • и др.

    Да, большинство процессов автоматизированы и требуют минимум усилий от оператора, и всё же, управляет процессом человек. Он должен понимать и правильно интерпретировать показания датчиков. Он должен хорошо разбираться в технологии напыления пенополиуретана.

    И, пусть на установке ВД работать проще и удобнее, чем на машинах НД, но мы настоятельно рекомендуем назначать для ПЕНА-ВД более ответственный и технический грамотный персонал. К слову, цена ошибки будет выше, т.к. запасные части и комплектующие для установки высокого давления обойдутся дороже.

    Скажем так: для работы на ПЕНА-15 и ПЕНА-20 знание русского языка и прочтения инструкции не обязательно. Хотя, - как знать: если неправильно законсервируете установку или включите её на сухую, то насосы выйдут из строя. И тогда мы укажем на ошибку и ремонт будет за счет Покупателя.

    И всё же, запустить и понять, как работает ПЕНА-15 и ПЕНА-20 можно «методом [научного] тыка» или, как минимум, посмотреть видео на You Tube. С установкой высокого давления такой фортель не прокатит. Волей – неволей, но придется осилить скучный и подробный паспорт УНПУ.16-ВД.00.00 ПС. Более того, мы настоятельно рекомендуем, если купить установку высокого давления для напыления пенополиуретана, то обязательно направить двух или трех ответственных рабочих для обучения на базе НСТ в городе Владимире.

    Данная услуга бесплатная для тех, кто купил ПЕНА-ВД и условно бесплатная для тех, кто желает увидеть оборудование в работе до того, как купить установку высокого давления для ППУ.

    Остались вопросы? Спросите нас:

    тел. 8 800 250-11-05 (звонок бесплатный для России), e-mail: nst@poliuretan.ru

    Инженеры НСТ расскажут и объяснят, как работает, как правильно эксплуатировать установку высокого давления напыления пенополиуретана, какое сырьё купить для такой машины. НСТ - опыт ППУ с 1997 года
