    Пневматические шаровые вибраторы

    Пневмовибраторы НСТ всегда в наличии на складе в количестве не менее 50 шт. каждой модели!

    Шаровой пневмовибратор – особый механизм для возбуждения механических колебаний, который может применяться как самостоятельно (при уплотнении бетонных смесей), так и в качестве узлов машин и промышленных агрегатов, работающих на основе вибрации.

    Отличительная особенность всех пневматических шаровых вибраторов (ПШВ) - это небольшие габариты. Несмотря на столь малые размеры, пневмовибраторы могут создать вынуждающую силу до 10 кН.

    Каталог шаровых пневмовибраторов - технические характеристики, описание, цены.

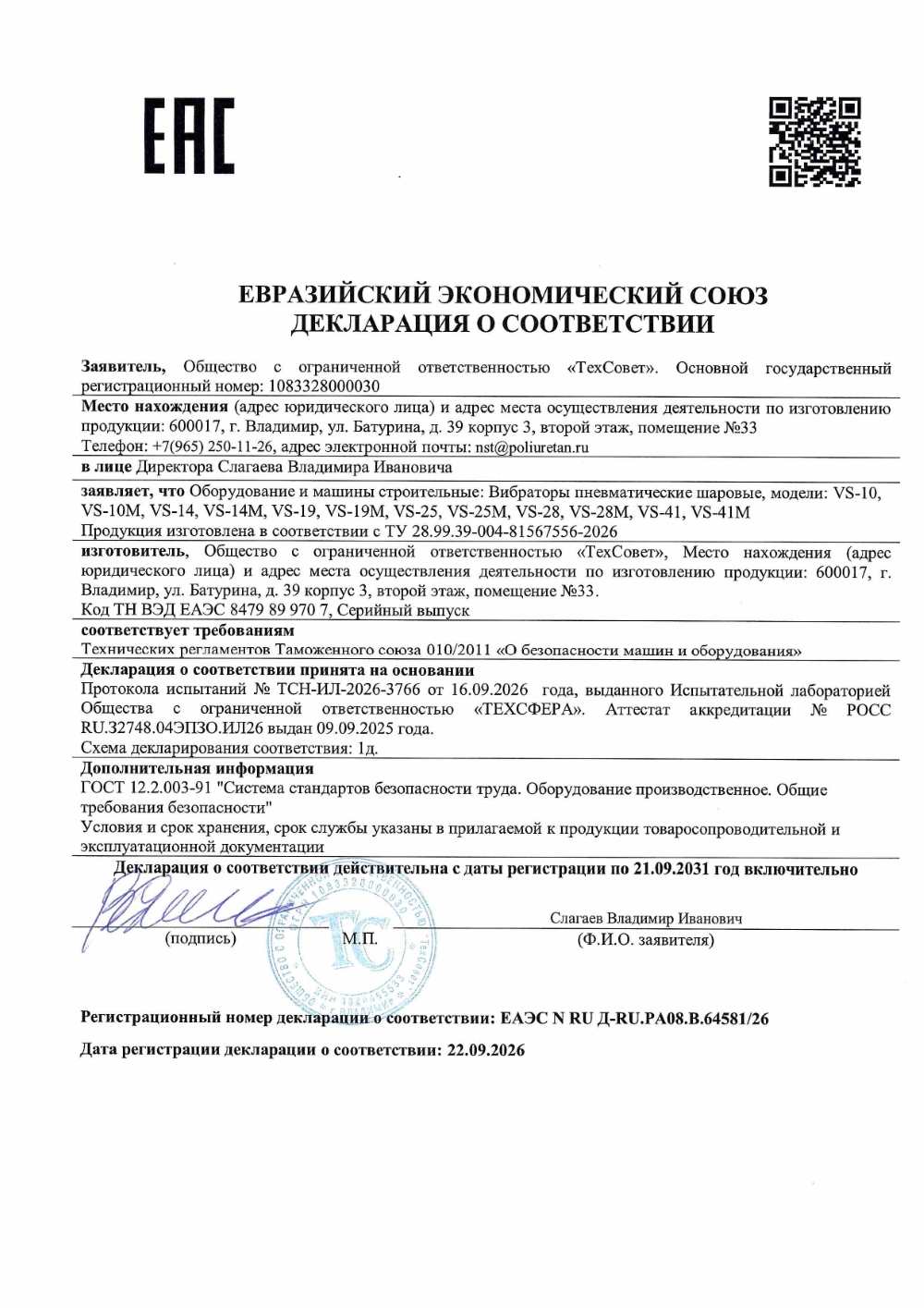

    Пневматические шаровые вибраторы Сертификат на пневмовибраторы

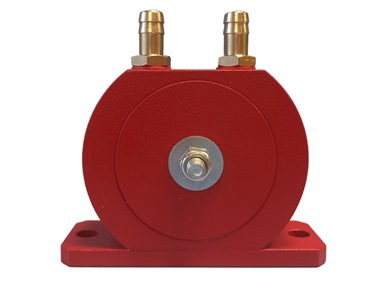

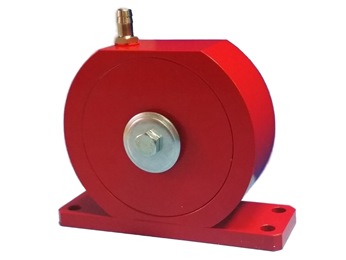

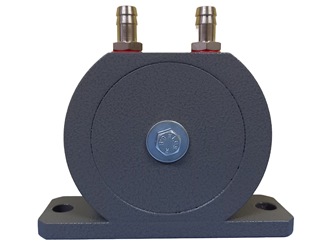

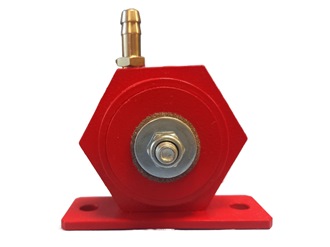

    Модельный ряд пневматических шаровых вибраторов НСТ Сертификат соответствия

    Например, изделие массой 4.5 кг, умещающееся на ладони, способно обработать до тонны полезной нагрузки. При этом пневматические вибраторы позволяют то, на что не способны электромеханические - регулировать частоту колебаний и возмущающую силу. Более того, ПШВ незаменимы там, где требуется получить высокочастотные колебания свыше 300 Гц, что очень эффективно для мелкодисперсных веществ.

    Также, пневмовибраторы обладают колоссальным ресурсом, в отличие от "традиционных" вибраторов, т.к. срок эксплуатации ПШВ - практически неограничен (в нём просто нечему ломаться).

    Поэтому ПШВ, иными словами, предназначены для вибрационной обработки ВСЕХ типов промышленных материалов, которые могут подвергаться перемещению, уплотнению и сепарированию.

    Работа шаровых пневмовибраторов НСТ на заводе "Орифлейм"

    Смотреть фото шаровых пневмовибраторов НСТ на реальных объектах

    Простая и надёжная конструкция ПШВ даёт возможность регулировать амплитуду и частоту центробежной силы. Сжатый воздух подается к пневматическому вибратору через ниппель, установленный на его корпусе. По стальному закаленному желобу вращается шарик из высокопрочной стали, при котором возникают виброускорения, причем их амплитуда и частота пропорциональны давлению сжатого воздуха. Установка пневматического вибратора осуществляется жестким креплением к корпусу вибростола, вибролотка, загрузочной воронки, бункера или формы с помощью болтов через крепёжные отверстия. Для более эффективной работы желательно подавать на вход вибратора чистый и профильтрованный воздух.

    Установка в «проблемных» местах пневматических вибраторов является, несомненно, наилучшим решением, обеспечивающим беспрепятственное движение сыпучих материалов в производственных линиях. ПШВ стряхивают налипший продукт, препятствуют образованию заторов и сводов, уменьшают трение между материалами, обеспечивая тем самым заданную производительность линии. Улучшение условий прохождения продукта уменьшает «потери» в транспортных линиях.

    Пневматические вибраторы с успехом пользуются для дозирования сыпучих материалов, для задач сепарирования сырья и отделения примесей, для уплотнения материалов при фасовке. Используются для улучшения текучести материала из желобов, бункеров или воронок, разделения частиц разного материала в формы и т.д. Препятствуют стыковке бутылок или иных предметов, что предотвращает блокировку конвейеров. Пневмовибраторы – это идеальное решение при фасовке, взвешивании и дозировке сыпучих продуктов.

    Использование вибраторов НСТ возможно абсолютно в любых условиях производства (при повышенной влажности и даже под водой). С января 2016 г. начат выпуск герметичных пневмовибраторов, способных работать практически в любой жидкости (при давлении до 15 атм.)!

    Пневмовибраторы являются взрыво- и пожаробезопасными, поэтому могут применяться в цехах с высокой температурой, а также в пыльных помещениях.

    Благодаря возможности регулировки амплитуды колебаний и возмущающей силы, пневмовибраторы идеально подходят для использования на вибростолах, вибролотках, в заливочных формах (для обеспечения равномерного заполнения и уплотнения смеси в форме, например, при изготовлении ЖБИ-изделий) небольшого или среднего размера.

    Они могут также широко использоваться в пищевой промышленности (например, при производстве творога, мороженного, масла), при фасовке круп, муки, чая, кофе и других продуктов.

    Пневматические шаровые вибраторы Шаровые пневмовибраторы
    Пневматические шаровые вибраторы НСТ в пишевой промышленности

    Благодаря чрезвычайно низким эксплуатационным расходам, что обусловлено легкостью монтажа, наличием самоочистки, длительного срока службы и отсутствием необходимости технического обслуживания в период эксплуатации, пневмовибраторы являются высокоэкономичными изделиями. ПШВ способны работать в любом положении и под разным углом. От одной воздушной магистрали можно запитать несколько вибраторов и другого оборудования. Таким образом, в случае, если на производстве уже используется сжатый воздух, то расходы на эксплуатацию вибраторов минимальны.

    Пневмовибраторы следует монтировать от горловины на расстоянии 0.3...0.5 длины "проблемной зоны" (области, где происходит "налипание" продукта). Сила вибрации передается более эффективно, если ПШВ установить через швеллер. Такое крепление позволяет не только увеличить площадь вибрационного воздействия, но и предотвратить разрушение или деформацию стенок бункера.

    Пневматические вибраторы в строительстве Пневмовибраторы для строительных смесей
    ПШВ-41 не допускает налипания цемента на стенках бункера
    Пневматический вибратор для бункера
    Крепление ПШБ-41 ч/з П-образныи суппорт- приваренный к бункеру

    Сориентироваться по модели и количеству вибраторов можно, воспользовавшись нижеприведенной формулой:

    F= 9хW, где:

    F - сила [Н]. которую должен обеспечить ПШВ. чтобы воздействовать на бункер с грузом, имеющим массу W [кг]

    Причем, это правило пригодно практически для любых конструкций: бункер, вибростол, вибропотолок, желоб, труба и пр. Важно правильно определить массу продукта, на который требуется воздействовать, т.е. если рассматривается бункер, то в расчет берется не весь объем, а лишь та его часть, где происходит «залипание» или «закупорка» материала.

    Вибраторы для бункера

    Таким образом, если масса части бункера с грузом 100 кг, то необходим такой пневмовибратор (или несколько ПШВ), который обеспечит силу 900 Н.

    Очевидно, что ПШВ-10 не подходят, т.к. максимальное значение возмущающей силы – 145 Н, из чего следует, что требуется минимум 6 шт. таких пневмовибраторов, что нецелесообразно как по экономическим, так и по технологическим причинам (потребуется обеспечить воздушную разводку на 6 точек).

    ПШВ-19 при давлении 4 атм и расходе воздуха 400 л/мин способен выдавать 900 Н, т.о.один такой вибратор обеспечит значение 900 Н.

    ПШВ-25 и ПШВ-41 для данной задачи слишком мощные.

    Поэтому выбор однозначный - пневмовибратор ПШВ-19.

    Внимание: на бункерах с круглым сечением вибрация передается намного лучше, чем на бункерах "прямоугольной" формы. Отсюда следует, что на таких конструкциях рекомендуется монтировать по паре ПШВ.

    Виброинструмент: вибротерка и вибросито

    Вибротерка обеспечивает не только равномерное нанесения штукатурки на большие поверхности, но и утрамбовку состава на стене. Это достигается благодаря тому, что на площадке установлен пневмовибратор, который обеспечивает высокочастотную вибрацию на всей площади.

    Причем воздух можно отрегулировать таким образом, чтобы вибротерка "дрожала" часто и мелко. Удобная виброгасящая рукоятка делает работу штукатура относительно комфортной, увеличивается производительность труда и, в свою очередь, улучшая качество поверхности.

    Вибротерка на базе ПШВ-10 является, по сути, мини виброрейкой для ручных штукатурных работ.

    Вибротерка Вибротерка
    Терка на базе пневмовибратора ПШВ-10 для затирки, доводки и оштукатуривания поверхностей

    Вибросито предназначено для разделения сыпучих материалов на несколько фракций. Также может использоваться для обработки раствора. В частности, используется как обязательный элемент комплекса по производству стеклофибробетона – СЦ-45, устанавливается на бункер растворонасоса, после чего раствор подается сверху на сетку сита.

    Работа вибросита в процессе загрузки бетонного раствора в бункер растворонасоса СО-150УМ2

    Вибровозбудитель – пневмовибратор ПШВ-19, обеспечивающий высокочастотную вибрацию. Жестко крепится на рабочем органе, имеющем прямоугольную форму, в котором установлены каркасы с сетками. Для удобства обслуживания "корыто" снабжено двумя ручками. Объем рабочего органа - 20 литров.

    Вибросито Вибросито
    Вибросито с пневмовибратором
    Вибросито, оснащенное пневматическим шаровым вибратором НСТ

    Вибросито на базе пневмовибратора ПШВ-19 используется на строительных, площадках, производственных цехах для просеивания сыпучих компонентов бетонных смесей и готовых бетонных материалов. Габариты изделия специально предназначены для "посадки" на бункер растворонасоса типа СО-150.

    Конструкция пневмовибраторов.

    Конструкция пневматического вибратора
    Сжатый воздух подводится к вибратору через ниппель 1, установленный на корпусе вибратора 2. Вибрации создаются в результате вращательного движения шара 6 по беговым дорожкам 5. Отработанный воздух отводится из вибратора через ниппель 3. Устанавливают вибратор путем жесткого крепления к корпусу вибростола, вибролотка, загрузочной воронки, бункера или формы с помощью болтов через отверстия 4.

    Управление потоком поступающего воздуха при помощи дросселя регулировки подачи воздуха или пневмораспределителя позволит изменять скорость вращения вибратора и величину центробежной силы, создаваемой на его выходе. Пневматические вибраторы NST способны работать в любом положении и под любым углом.

    В условиях морозной погоды впрыскивание этилового спирта (или антифриза) в поток воздуха позволит поддерживать непрерывный режим работы для вибраторов, которые эксплуатируются на открытых стройплощадках в холодное время года.

    МасловлагоотделительСжатый воздух, как правило, всегда содержит влагу (если только не используется система осушения воздуха). Использование влажного воздуха может через некоторое время ухудшить характеристики пневматического вибратора. Поэтому рекомендуется использовать на входе в пневмосистему масловлагоотделители.
    Для моделей ПШВ-19 и ПШВ-25, если воздух на выходе из вибраторов более не используется, рекомендуется устанавливать на входные штуцера фильтры или глушители. Это позволит снизить уровень шума в рабочей зоне и предохранит вибратор от попадания пыли и грязи вовнутрь.

    Чтобы обеспечить подачу воздуха в достаточном объеме, необходимо, чтобы площадь сечения трубопровода, по которому подводится воздух, была в 2 раза больше площади сечения входного отверстия.
    Чтобы пневмовибратор прослужил как можно дольше, рекомендуется регулярно осуществлять смазку, путем ввода в пневмосистему масла через специальные масленки.

    Пневматические вибраторы НСТ – это надежное и простое решение для любых задач сепарирования, вибрирования, уплотнения, перемешивания, перемещения и прочих задач с сыпучими продуктами и пастообразными смесями. Пневматические вибраторы НСТ – это великолепное соотношение цены и качества на рынке современного промышленного оборудования для виброуплотнения. Они обеспечивают максимальную производительность в наиболее суровых условиях работы, при непрерывной эксплуатации.

    Преимущества пневмовибраторов НСТ:

    • Простая и надежная конструкция;
    • Большая амплитуда и сила удара при малых размерах;
    • Различные диапазоны частоты вибрации для широкого диапазона применений;
    • Сила удара, частота и амплитуда вибрации не только легко применяется, но также может подстраиваться непосредственно в процессе работы. Это преимущество даёт возможность подобрать оптимальный режим для данного продукта и данного места установки;
    • Корпуса выполнены из высокопрочного сплава препятствующего искрообразованию;
    • Возможность применения во взрывоопасных средах и в условиях повышенной влажности;
    • Нечувствительность к внезапным отключениям/включениям;
    • Не требуется техническое обслуживание;
    • Долговечность работы.

    Пневмовибраторы НСТ – отличное решение для технологического оборудования пищевой, стекольной, строительной, металлургической, фармацевтической, горнорудной и химической отраслей.

    Высокий КПД, небольшой вес и отличная производительность - вот немногие из достоинств пневматических вибраторов!
