  • Установка ПЕНА 15

    Фирма НСТ представляет машину ППУ низкого давления ПЕНА-15. Это первая (самая простая, где человеческий фактор сведен к минимуму) установка из линейки профессионального оборудования ППУ для напыления и заливки утеплителя при проведении строительных и ремонтных работ.

    ПЕНА-15 является производной от установки ПЕНА-25С6УМ (классы Бизнес и Бизнес+) и ПЕНА-20С6УМ4 (классы Стандарт и Бизнес). Компоновка и архитектура повторяют машину ПЕНА-25, а принцип "Один двигатель - один вал - два насоса" заимствован у аппарата ПЕНА-20С6УМ4.

    Установка ППУ Пена-15 С6УМ образца 2016 года

    Аппарат выпускается в единственной модификации:ПЕНА-15С6УМ с июня 2016 года. Был задуман, как "лайт версия" для тех, кто желает купить профессиональную установку для постоянной и частой работы, но при этом не претендует ни на какие "излишества и прибамбасы" - только самое необходимое.

    Прежде, чем заложить новую установку, мы изучили статистику продаж установок ПЕНА-20 и компонентов ППУ А и Б с 2012 по 2015 годы. Вывод был удивительный, но ожидаемый. Оказалось, что 2/3 всех эксплуатантов используют не более половины возможностей профессиональной установки. Например, всегда перерабатывают сырьё с соотношением только 1 к 1.

    И тогда было решено создать небольшую, надежную, профессиональную, удобную, простую в обслуживании и эксплуатации установку для напыления ППУ. Она получила название ПЕНА-15С6УМ.

    Экскурс в историю создания установок ППУ с 1997 по 2016 годы

    Конструкция установки ППУ ПЕНА-15

    Компоновка "а-ля ПЕНА-25" в совокупности с принципом открытой архитектуры и без штатных емкостей обеспечивают легкий доступ к каждому узлу аппарата. Более того, нет никаких подвижных частей и узлов, соответственно, нет кожуха, - всё открыто, всё на виду, всё интуитивно понятно.

    Чтобы лучше и больше узнать о ПЕНА-15С6УМ, предлагаем к просмотру видео из цикла "Обучение работе на ПЕНА-15 за 15 минут". Обзор установки, её конструкция, основные узлы и агрегаты, а также показано, как подготовить машину к работе.

    Здесь с установкой демонстрируется распылитель ППУ-15. Это бюджетная версия смесителя ППУ. Видеосъёмка велась в 2016 году. Тогда мы исходили из того, что покупатели бюджетной профессиональной установки ПЕНА-15 будут покупать и бюджетный пистолет.

    Но практика показала, что это не так. Да, многие выбирают облегченный аппарат, понимая, что 50% функций ТОПовых моделей, типа ПЕНА-20-ППК09/С6УМ4 или ПЕНА-25С6УМ с ППК09 никогда не потребуются. Но вот распылитель такие покупатели предпочитают продвинутый - ПРП-04.

    Бюджетный пистолет ППУ-15, как на этом видео, покупают вместе с установкой ПЕНА-10, которую мы позиционируем, как полупрофессиональное оборудование для решения редких и локальных задач, в т.ч. для личного применения. Есть такая категория покупателей, которые предпочитают всё делать своими руками, даже тогда, когда проще и дешевле заказать услугу по теплоизоляции на стороне.

    В НСТ их называют "Любители". В этом нет ничего зазорного. Любитель в любой момент может стать профессионалом. Есть такие любители, что дадут фору профессионалу. Сравнение будет не по теме, но вспомним, что в суперсерии 1972 по хоккею профессионалы из Канады еле-еле обыграли любителей из СССР со счетом 4 : 3.

    Вот тут знаменитый гол, когда любитель Варерий Харламов обыграл трех профессионалов и забил шайбу в ворота Кена Драйдена. После первой встречи суперсерии 1972 владелец Toronto Maple Leafs объявил, что заплатит миллион за этого «лучшего молодого нападающего в мире». Когда сообщили Харламову, тот отшутился "Без Петрова и Михайлова согласиться на переход не могу". Канадцы шутку не поняли и уверили, что: "Мы всё уладим. Они получат столько же". Этот случай очень хорошо описал Владислав Третьяк в своей книге "Когда льду жарко".

    Вернёмся от хоккея к пенополиуретану.

    Если планируете пылить ППУ профессионально: много, часто и зарабатывать деньги, то на распылителе не следует экономить. В таких случаях рекомендуем пистолет ПРП-04: здесь видео обзор распылителя ППУ ПРП-04.

    Давление компонентов "А" и "Б" в магистралях ПЕНА-15 при работе, в зависимости от длины шлангов и высоты подъема (между насосами установки и распылителем) находится в диапазоне от 7 до 15 атм. В камере смешивания давление падает и составляет 4 ... 8 атм. Примерно с таким давление в камеру следует подать и сжатый воздух. Таким образом, ПЕНА-15 представляет собой аппарат низкого давления для напыления пенополиуретана.

    В последние годы часто можно услышать "Высокое давление лучше, чем низкое". Хочу купить установку ППУ высокого давления. С вероятностью 0,6 тот, кто так говорит, вообще никогда не пылил ППУ и всю информацию черпает из и-нета и, зачастую, не представляет, какая цена установки ВД.

    Опыт НСТ с 1997 года по проектированию, изготовлению и эксплуатации установок ППУ говорит о том, что начинать осваивать технологию следует на установке низкого давления. ПЕНА-15 отлично подходит именно для начинающих. Чтобы лучше понять, - почему, рекомендуем по ссылке читать подробный обзор на эту тему.

    Сравнение установок низкого и высокого давления для напыления ППУ ⇒

    По своему функционалу и ТТХ, установка напыления ППУ ПЕНА-15 низкого давления в зависимости от уровня подготовки эксплуатанта и целей, для которых она приобретается, может быть отнесена к трем ценовым сегментам.

    Здесь таблица и рекомендации для подбора аппарата ППУ ⇒

    Видео установки ППУ после работы

    Работать на установке ППУ ПЕНА-15 просто. Минимальные требования к оператору. Не нужно думать о настройке машины. На предыдущем видео было показано, как станок и пистолет буквально за 10 минут приводятся в боевое положение.

    Желаете увидеть, как тот же аппарат ППУ правильно промыть и законсервировать при длительных остановках?

    Тогда заполните форму обратной связи тут и напишите в поле Комментарий: "Видео завершения работы на ПЕНА-15".

    И мы пришлем Вам ссылку для индивидуального просмотра.

    А сейчас предлагаем к просмотру видео, как работает ПЕНА-15 непосредственно на объекте у одного из клиентов НСТ в Ивановской области. В данном случае речь идет о теплоизоляции производственного здания, где будет цех по изготовлению деревянной мебели.

    Тактико-технические характеристики оборудования ПЕНА-15

    Для полноты картины, чтобы проще и спокойнее сделать выбор в пользу установки ПЕНА-15, сравним её с базовыми модификациями установок ПЕНА-20 и ПЕНА-25.

    Наименование показателей ПЕНА-15С6УМ ПЕНА-20С6УМ4 ПЕНА-25С6УМ

    Пределы (min…max) суммарной объёмной производительности установки, [л/мин]

    2,5 ... 5,0

    2,0 ... 5,0 2,0 ... 6,0

    Использование для напыления ППУ

    Да

    Да Да

    Заполнение ППУ пустот и полостей строительных конструкций

    Да

    Да Да

    Изготовление формованных изделий из жесткого и эластичного ППУ

    Нет

    Из жёсткого - Да. Из эластичного - Нет. Да

    Дискретная регулировка объемного соотношения «Полиол» (А): «Изоционат» (Б)

    Нет. Единственное соотношение 1 : 1

    В диапазоне от 0,9:1 до 0,9:1,7 с шагом 0,1 по «Б» В диапазоне от 1:1 до 1:1,7 с шагом 0,1 по «Б»

    Плавная электронная регулировка объемного соотношения «Полиол» (А) : «Изоционат» (Б)

    Нет

    Нет Да. В диапазоне от 3:1 до 1:3

    Насосы шестеренные, специальные дозирующие для перекачивания химически агрессивных жидкостей

    Два Си6ИТС

    Два Си6ИТС Два Си6ИТС
    Обратные клапана на выходах насосов Нет Да Да

    Мощность асинхронного мотор-редуктора, [кВт]

    0,75

    0,75 Два по 0,37

    Подогрев компонентов, в т.ч. электронный пульт управления

    Дополнительная опция ППК-09МС, 2х1,5кВт

    Дополнительная опция ППК-09МС, 2х1,5кВт Штатно для установки образца 2015 года
    Промывка распылителя Дополнительная опция П20В, 1,4кВт Штатно для установки ПЕНА-20В/С6УМ4 Дополнительная опция П20В, 1,4кВт

    Мощность базовой модели / со всеми доп. опциями, [кВт]

    0,75 / 5,15

    0,75 / 5,15 0,74 / 5,14

    Напряжение* питания, [В]

    220

    220 220

    Раздельное включение насосов

    Нет

    Да, если поднять паразитную шестерню открытого редуктора Да, с пульта управления.

    Режим работы по программируемому таймеру

    Нет, блок ПУ2Т** не подключается к этой модели

    Да, если установить блок ПУ2Т Да, если установить блок ПУ2Т

    Режим экстренной остановки двигателей при предельном увеличении давления в напорных рукавах

    Нет

    Да Да

    Автоматический запуск / отключение двигателей, если затвор распылителя открывается / закрывается

    Нет, блок ПУ2Т не подключается к этой модели

    Да, если установить блок ПУ2Т Да, если установить блок ПУ2Т

    Датчик расхода по компоненту «А»

    Нет, блок ПУ2Т не подключается к этой модели

    Да, если установить блок ПУ2Т Да, если установить блок ПУ2Т

    Длина напорных шлангов: базовая / максимальная, [м]

    10 / 30

    10 / 30 10 / 30

    Габариты: Длина х Ширина х Высота, [мм]

    1150x550x950

    1150х550х950 477x500x960

    Вес (без принадлежностей), [кг]

    68

    98 79

    * При использовании дополнительных опций (подогрев, промывка), каждая из них подключается к сети 220В отдельно от установки.

    ** Блок ПУ2Т для управления временем заливки, давлением и расходом компонентов. Подробно про данное устройство, которое не подключается к установке ПЕНА-15, но может быть установлено на ПЕНА-20 и ПЕНА-25 рассказано в статье про расширенные возможности установки ПЕНА25С6УМ с блоком ПУ2Т.

    Появились вопросы? Спросите нас про ПЕНА-15:

    Требуется что-либо уточнить по конструкции или ТТХ установки ПЕНА-15? Нужна помощь, чтобы сравнить и выбрать оптимальную установку ППУ? Получите профессиональную консультацию у лучших специалистов отрасли.

    +7 965 250-11-26, здесь есть Telegram, Viber, WhatsApp, Imo.im Мессенджеры

    e-mail: nst@poliuretan.ru

    тел. 8 800 250-11-05 (звонок бесплатный для России)

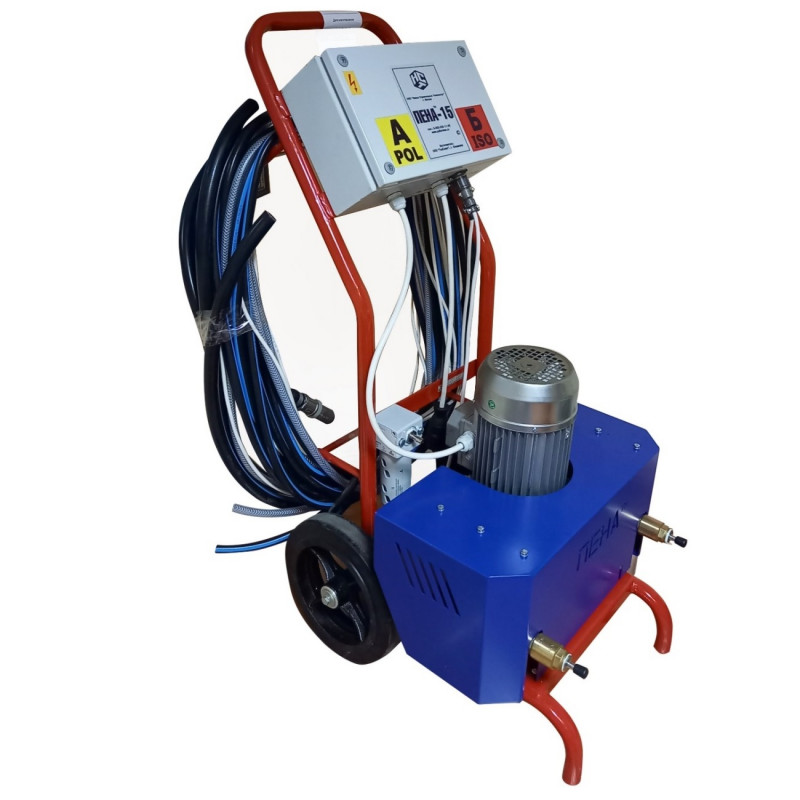

    Комплект поставки базовой установки ПЕНА15С6УМ:

    1. Насосно-дозирующая станция ПЕНА-15С6УМ.
    2. Напорные шланги Megapress (от установки к распылителю) по 10м для подачи полиола и изоционата.
    3. ПВХ-рукав подачи воздуха от масловлагоотделителя, смонтированного на раме ПЕНА-15.
    4. Кабель дистанционного управления.
    5. Масловлагоотделитель.
    6. Система "Фильтр - кран - штуцер - шланг 2м", в количестве 2 шт для забора компонентов из емкостей и подачи в насосы..

    Удобные опции к базовому комплекту поставки ПЕНА-15С6УМ:

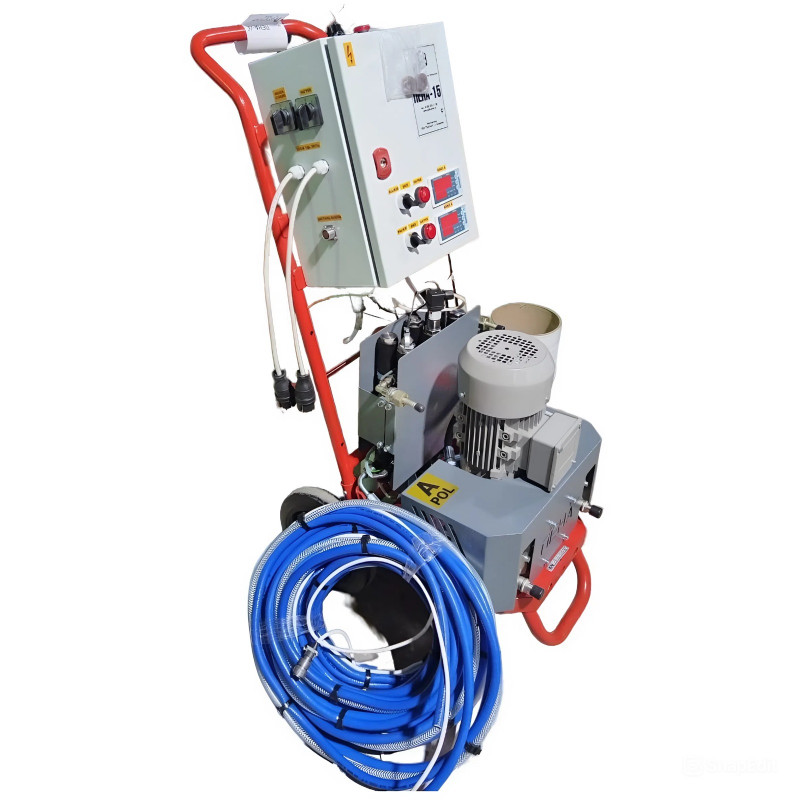

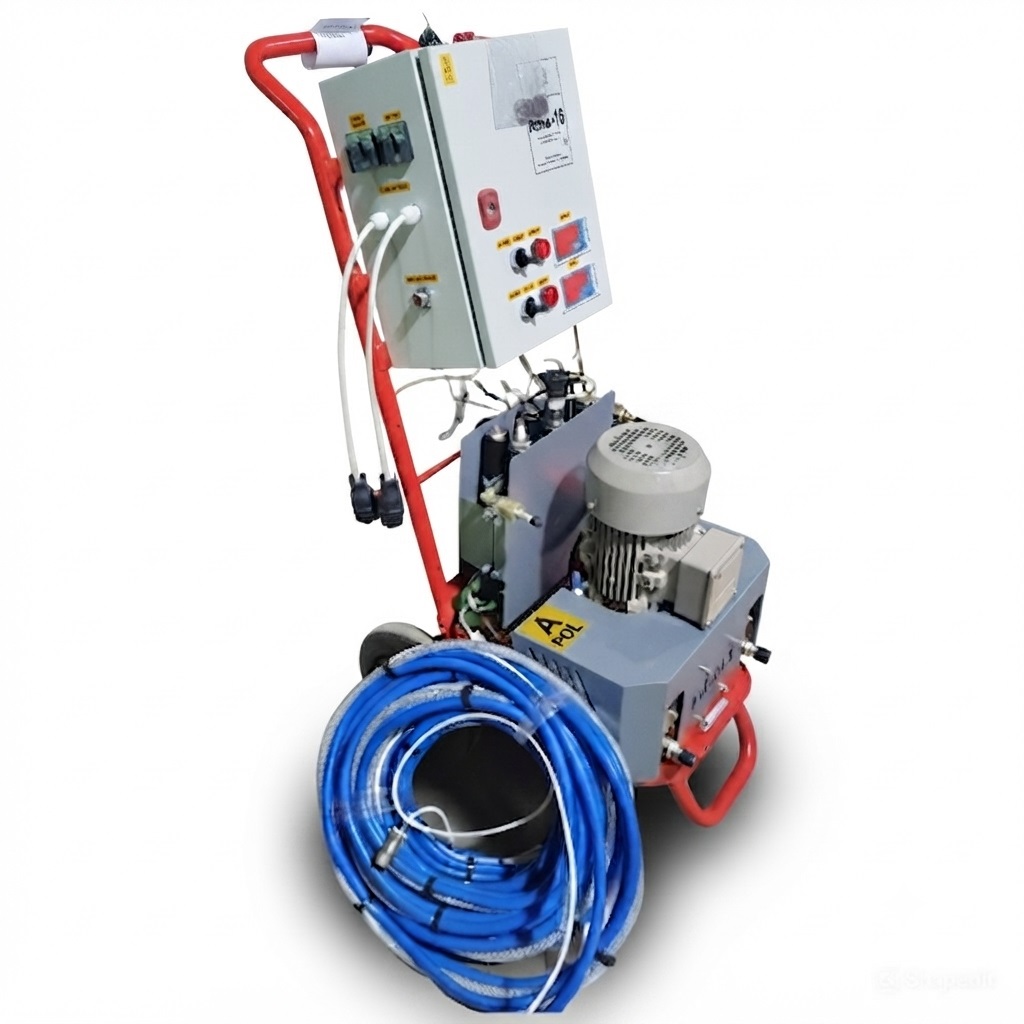

    Дополнительно с машиной ПЕНА-15 рекомендуется использовать проточные нагреватели ППК-09. Это устройство позволяет отказаться от промежуточных емкостей малого объема для нагрева компонентов Pol (А) и Iso (Б).

    Пользу этой опции трудно не понять или недооценить, если работы по утеплению ППУ планируются не в тёплое время года или, если предстоит использовать компоненты ППУ на водной основе.

    Всасывающие патрубки ПЕНА-15 опускаются в заводскую тару, жидкости поступают в насосы, оттуда - в нагревательные цилиндры проточных нагревателей. ППК-09 на производительности 4 кг/мин позволяет поднять температуру сырья на +15 град.С.

    Контроль и управление нагревом либо охлаждением компонентов осуществляется через электронный пульт управления ППК-09, где отображается информация по каждому из нагревательных элементов.

    Габариты и масса установки ПЕНА-15 небольшие. Аппарат легко перевозится в багажнике легковой машины и без труда перемещается на строительной площадке, проходит в дверные проемы, в лифт.

    Профессиональные признаки установки ППУ ПЕНА-15

    Во-первых, асинхронный двигатель.

    Аппарат ПЕНА-15С6УМ оснащен настоящим промышленным двигателем. Это важно, если планируете много и часто работать, не задумываясь о длине шлангов и высоте подъема компонентов.

    Во-вторых, плавная регулировка оборотов двигателя.

    Мозговым центром машины является частотный регулятор Хитачи, установленный в правом отсеке пульта управления. Инвертор позволяет изменять рабочую частоту двигателя от 25 Гц до 75Гц, в следствии чего суммарная подача насосов варьируется от 2,5л до 5,0л смеси жидких компонентов "А" и "Б" за 1 минуту.

    Такая опция позволяет оператору подобрать оптимальную производительность станка ППУ, чтобы обработать ту или иную поверхность. Если ровная гладкая стена или пылить на пол или перекрытие, то подачу можно выставить больше. Если наносить на криволинейную поверхность (труба, цистерна, купол и т.д.), то подачу лучше уменьшить. И т.д. Опытный пылильщик хорошо знает, где факел нужно уменьшить, а где можно сделать и побольше.

    Регулируя подачу насосов частотным преобразователем, следует также помнить о расходе воздуха: чем больше подача жидких компонентов в камеру смешивания распылителя, тем больше требуется сжатого воздуха для их смешивания. И наоборот.

    Также не забывайте, что с пистолетом ППУ модели ПРП-04 в комплекте 3 форсунки-наконечника: круглая 4мм, круглая 6мм и щелевидная. Площадь сечения отверстия щелевидной форсунки составляет 4,5мм. Щелевидная форсунка является универсальной. Её можно использовать и при подаче 2,5л и 5л/мин. Но круглые форсунки рекомендуется менять, в зависимости от производительности:

    • 4мм в диапазоне от 2,5 до 4л/мин,
    • 6мм в диапазоне от 3,5 до 5 л/мин.

    В-третьих, на бюджетной установке ПЕНА-15 установлены такие же специальные насосы для перекачивания компонентов ППУ, что и на установках класса Бизнес и Бизнес+ ПЕНА-20 и ПЕНА-25.

    Насос по компоненту Полиол для установок ППУ ПЕНА-15, -20, -25 Насос по компоненту Изоционат для установок ППУ ПЕНА-15, -20, -25

    Для ПЕНА-15 реализован принцип "Один двигатель - один вал - два насоса". При этом отсутствует дополнительный открытый редуктор из шестерен, как для модели ПЕНА-20. Номинальная подача насосов по линии А и Б одинаковая: 1 к 1.

    Мы принимаем в расчет, что допустимая (заводская) погрешность насосов - 5%. Поэтому насосы сначала испытываются (на масле) на стенде, определяется производительность каждого. И затем подбираются пары насосов таким образом, чтобы фактическая производительность синего насоса (по линии А) совпадала или находилась в пределах 2% от фактической производительности красного насоса (для изоционата).

    Единственное соотношение компонентов А к Б оборудования ППУ ПЕНА-15С6УМ это 1 к 1Для установки ППУ ПЕНА-15С6УМ предусмотрена плавная регулировка производительности от 3 до 5 кг в минуту

    В базовом комплекте покупатель получает с установкой ПЕНА-15 напорные рукава низкого давления (плюс воздушный шланг ПВХ и кабель дистанционного подключения) 10м. Если этого мало, то всегда можно купить у нас следующее:

    • Комплект напорных шлангов низкого давления 20м;
    • Комплект напорных шлангов высокого давления 20м, в т.ч. с обогревом;
    • Комплект напорных шлангов высокого давления 30м, в т.ч. с обогревом;
    • Комплект напорных шлангов высокого давления 40м, в т.ч. с обогревом;
    • Комплект напорных шлангов высокого давления 50м, в т.ч. с обогревом;

    Гарантия и обучение на установке ПЕНА-15

    Гарантия на установку ПЕНА-15 составляет 12 месяцев с даты ввода в эксплуатацию, которая (по условиям договора) должна иметь место в течении двух месяцев с даты отгрузки со склада НСТ-Москва или НСТ-Владимир либо со складов дистрибьюторов НСТ в России и ЕАЭС:

    НСТ Санкт-Петербург, +7 (921) 333-80-04, Данила или Олег

    НСТ Уфа, +7 (937) 321-41-62, Ризван

    НСТ Екатеринбург, +7 (922) 219-09-26, Анатолий

    НСТ Омск, +7 (3812) 90-90-97, Алексей

    НСТ Новосибирск, +7 (383) 201-26-19, Александр

    НСТ Красноярск, +7 (391) 271-71-27, Максим, Никита, Роман, Антон

    НСТ Владивосток, +7 (902) 480-78-18, Виктор

    НСТ Казахстан Нур-Султан (Астана), +7 (7172) 64-20-51, Кирилл

    НСТ Казахстан Петропавловск, +7 (7152) 63-20-51, Евгений

    Гарантийные обязательства имеют место при условии, что оборудование правильно эксплуатируется, соблюдаются рекомендации и требования технического паспорта и технологического регламента НСТ по технологии ППУ.

    Чтобы не напортачить и потом не искать виноватых, чтобы оборудование долго служило верой и правдой, мы настоятельно рекомендуем до запуска установки пройти у нас обучение.

    Обучиться можно после покупки установки или до этого. Если желаете узнать максимум про оборудование и технологию ППУ до того, как потратите много денег, то наше предложение сложно не оценить.

    Обучение до покупки ПЕНА-15 (или другой машины) проводится на испытательном полигоне НСТ во Владимире. Услуга условно платная. Цена символическая. На 20 мая 2019 это 7500 рублей. Эту сумму мы возвращаем при покупке установки. Группы до 4-х человек. Примерно, 3-4 часа.

    Во время мастер-класса обучаемые получают отличное представление, как работает аппарат, какие нюансы и особенности технологии, как подбирать компоненты А и Б, и многое другое. "Курсанты" самостоятельно напыляют ППУ на ПЕНА-15 или другой понравившейся установке.

    Затем у потенциального клиента есть 90 дней времени на раздумья, чтобы решить: Купить установку ПЕНА-15 или не связываться с напылением ППУ?

    Если решение в пользу покупки оборудования напыления пенополиуретана, то цена установки ПЕНА-15 уменьшается на те 7500 рублей, что заплатили за обучение. Таким образом, фактически обучение бесплатно.

    Настоятельно рекомендуется, чтобы на обучение приезжали подготовленные люди, которые имеют хотя бы минимальные знания о ППУ. Чтобы был подготовленный список вопросов. Чем больше спрашивают на таком семинаре, тем больше мы рассказываем, тем больше и лучше Вы узнаёте о ППУ и получаете реальную картину.

    Обучение в НСТ позволяет увидеть своими глазами, услышать своими ушами и попробовать своими руками.

    Вид со стороны насоса по полиолу на станок ППУ ПЕНА 15 С6УМ

    НСТ производит установки ППУ с 1997 года. Репутация и имя НСТ - вот гарантия качества продукции. НСТ не нужно любой ценой продать клиенту аппарат ППУ. НСТ важно, чтобы установка работала долгие годы, а не простаивала.

    НСТ помогает покупателям с заказами. Мы направляем к ним запросы по утеплению ППУ из ближайших городов. НСТ знает о пенополиуретане, если не всё, то очень многое. Мы готовы делиться с нашими клиентами собственным опытом.

    ПЕНА 98 (1997) ⇒ ПЕНА 20 (2012) ⇒ ПЕНА 25 (2014) ⇒ ПЕНА 15 (2016) ⇒ ПЕНА 10 (2017) ⇒ ПЕНА ВД (2018)
