Чоппер пистолеты для напыления стеклопластика
Научно-производственная фирма Новые Строительные Технологии по состоянию на май 2021 года предлагает три модели распылителей для нанесения стеклопластика:
- Чоппер-пистолет НСТ ПФП-02, с января 2018 года. Для полиэфирной смолы без наполнителя. Выпуск прекращён в июне 2020.
- Чоппер-пистолет НСТ ПФП-03А, с января 2020 года по н/в. Для полиэфирной ненаполненной смолы
- Чоппер-пистолет НСТ ПФП-03Б, с июня 2020 года по н/в. Для полиэфирной наполненной смолы
Чоппер-пистолетами мы комплектуем оборудование для стеклопластика собственного производства для эпоксидной и полиэфирной смолы.
Эволюция чоппер-пистолетов фирмы НСТ
Самым первым чоппер-пистолетом фирмы НСТ был ПФП-01 с внутренним смешиванием, разработанный в 2010 году. Он производился нами до декабря 2017 года, и последний экземпляр был продан летом 2018 года. В целом, удачная модель с приемлемыми характеристиками и необычным внешним видом.
Смола и отвердитель смешивались в замкнутой камере ПФП-01 (поэтому - внутреннее смешивание), после чего на выходе пистолета формировался аэрозольный факел, куда вводилась рубленная нить.
Чоппер-пистолеты ПФП-01 применялись для комплектации только станций ПЕНА-20/1,2, которые мы производили до середины 2018 года.
Для подключения к мобильным комплексам МК НСТ СП-01УМ, разработанным в 2017 и появившимся в продаже в 2018 году, был разработан чоппер НСТ ПФП-02.
При проектировании в 2019 году пистолета ПФП-03 были учтены отзывы и пожелания наших клиентов за время эксплуатации ПФП-02 (в серии с февраля 2017 года). В итоге у нас получилось две модификации пистолета НСТ ПФП-03:
- ПФП-03А для напыления только ненаполненной полиэфирной смолы
- ПФП-03Б для напыления полиэфирных смол с наполнителем и без.
Чоппер-пистолеты ПФП-02 и ПФП-03 с внешним смешиванием. Этот принцип введения отвердителя в смолу мы используем в распылителях с ноября 2017 года.
Видеообзор для лучшего знакомства с конструкцией чоппер-пистолетов НСТ для стеклопластика на примере модели ПФП-03Б:
Это была вторая часть обучающей трилогии, которую мы подготовили в октябре 2020 про оборудование НСТ для стеклопластика:
- Видео Часть 1 доступно на странице Станция МК НСТ СП-03УМп-А
- Видео Часть 2 Чоппер-пистолет ПФП-03Б
- Видео Часть 3 доступно на странице Гелькоутер НСТ СП-Г-01УМ
Сравнение чоппер-пистолетов ПФП-03Б и ПФП-03А
По факту, ПФП-03Б - универсальный чоппер-пистолет. Его можно использовать для напыления любой полиэфирной смолы. Зачем тогда нужен ПФП-03А? Чем отличаются эти два чоппер-пистолета?
Для НСТ ПФП-03А сжатый воздух нужен только для пневмотурбины чоппера. Для этого пистолета реализовано безвоздушное распыление смолы, и, как следствие: минимальный рикошет от формы, чище воздух (нет запаха и взвеси) в рабочей зоне, меньше вредных выделений.
Для НСТ ПФП-03Б требуется до 200л/мин при давлении 4-6атм сжатого воздуха для распыления смолы и смешивания с отвердителем. 200л/мин - это немного и в два раза меньше, чем требовалось ранее для этого же пистолету ПФП-02.
Главное отличие ПФП-03 от ПФП-02, что удалось уменьшить вовлечение сжатого воздуха при смешивании смолы и отвердителя. Для модели ПФП-03А - полностью, а для модели ПФП-03Б - существенно.
Принцип работы чопперов НСТ ПФП для рубки стеклонити

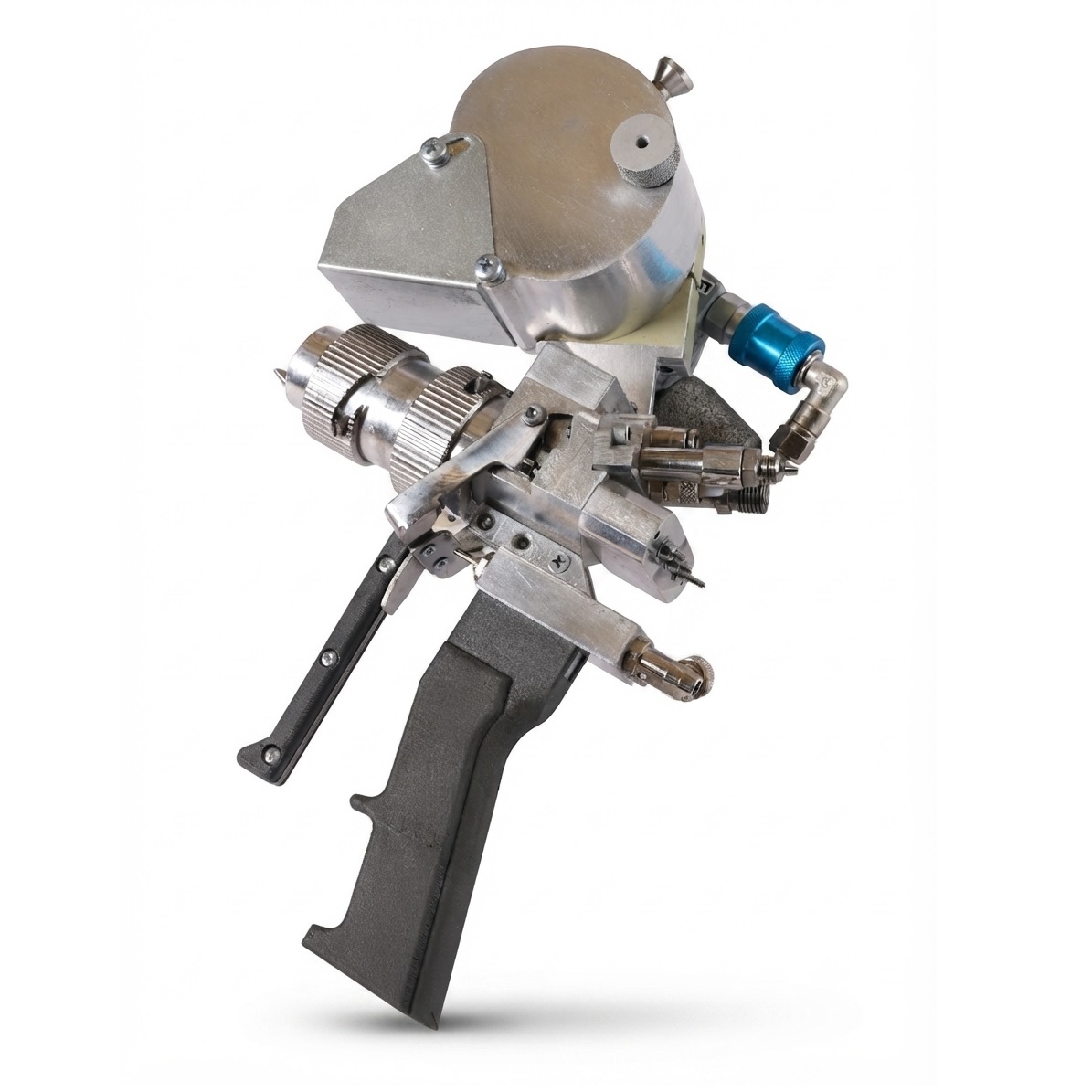

Чоппер-пистолеты НСТ для напыления стеклофиброполимера модельного ряда ПФП представляют собой систему двух агрегатов: пневматического пистолета-распылителя и узла рубки (чоппера) стекловолокна, закрепленного на корпусе пистолета-распылителя.
Стеклянную нитку следует подать в фибропистолет через специальный канал (трубка-фильера), протянуть к прижимному ролику под прижимную пластину (флажок) и прокручивая прижимной ролик от руки подвести стеклонить под ножи ножевого барабана. При необходимости можно завести две или даже три нити.
Ровинг рубится на отрезки мерной длины (16мм или 24мм). Для удобства и точности попадания фибры в факел распыляемых компонентов пистолет снабжен лотком, угол наклона которого можно регулировать.
Когда нить заведена под ножи, если нажать на гашетку пистолета, одновременно будет рубиться волокно и распыляться смола с отвердителем. Также есть возможность включать каналы по отдельности: только волокно или только смола или отвердитель. Для этого предохранитель на пистолете переводится в соответствующее положение.
Производительность по волокну регулируется за счет изменения пневматического давления, подаваемого на вход пневмораспределителя, управляющего работой пневмопривода узла рубки. Имеет место прямая зависимость: при повышении давления в системе возрастает скорость вращения пневмопривода, соответственно рубится больше фибры, то есть растёт производительность по стеклянной нити.
