    Оборудование для пылеподавления

    Установки серии НСТ ПТНД

    Пылеподавление применяется при различных технологических процессах, связанных с выделением небольших взвешенных частиц, распределяемых в воздухе и образующих стабильную аэродисперсную систему.

    Помимо промышленной пыли, большой вред наносит и природная пыль, источники которой эрозия почвы и засуха, лесные и торфяные пожары. Машины пылеподавления используется для снижения негативного воздействия от природных очагов пыли.

    Научно-производственная компания «Новые Строительные Технологии» предлагает для пылеподавления оборудование постановки искусственного тумана 4 моделей.

    Пушка ПТНД-2

    Пушка ПТНД-2

    Производительность 3,0 - 6,0 л/мин
    Дальность до 25 м
    Мощность не более 1,5 кВт
    Масса 65 кг
    Пушка ПТНД-3

    Пушка ПТНД-3

    Производительность 12,0 - 18,0 л/мин
    Дальность до 40 м
    Мощность не более 5,5 кВт
    Масса 270 кг
    Пушка ПТНД-4

    Пушка ПТНД-4

    Производительность 12,0 - 20,0 л/мин
    Дальность до 60 м
    Мощность не более 9,7 кВт
    Масса 280 кг
    Пушка ПТНД-5

    Пушка ПТНД-5

    Производительность 40,0 - 60,0 л/мин
    Дальность до 90 м
    Мощность не более 18 кВт
    Масса 350 кг

    Оборудование пылеподавления НСТ ПТНД формирует туман по принципу испарения. Это процесс конденсации с появлением в воздухе капель воды размерами до 18мкм при изотермическом повышении давления воздуха, содержащего водяной пар.

    Облако тумана хорошо абсорбирует пыль даже типа РМ 10 и РМ 2,5, поэтому генераторы искусственного тумана используются, как установки пылеподавления НСТ ПТНД-[2][4][5] при:

    1. Строительство и снос зданий. Ремонт без пыли. Демонтаж перегородок и стен без пыли.
    2. Карьеры, рудники, разрезы, шахты, хвостохранилища. Всё, что касается добычи, хранения, погрузки-разгрузки и складирования сыпучих материалов и полезных ископаемых, выделяющих пыль.
    3. Защита и локализация природных источников пыли на локальных территориях в городах и сельской местности, в т.ч. локально, поблизости от домов и инфраструктуры.

    На видео три туманомёта НСТ ПТНД-2 задействованы на полигоне в Московской области. Установки подавляют пыль при переработке бетона для получения вторичного щебня.

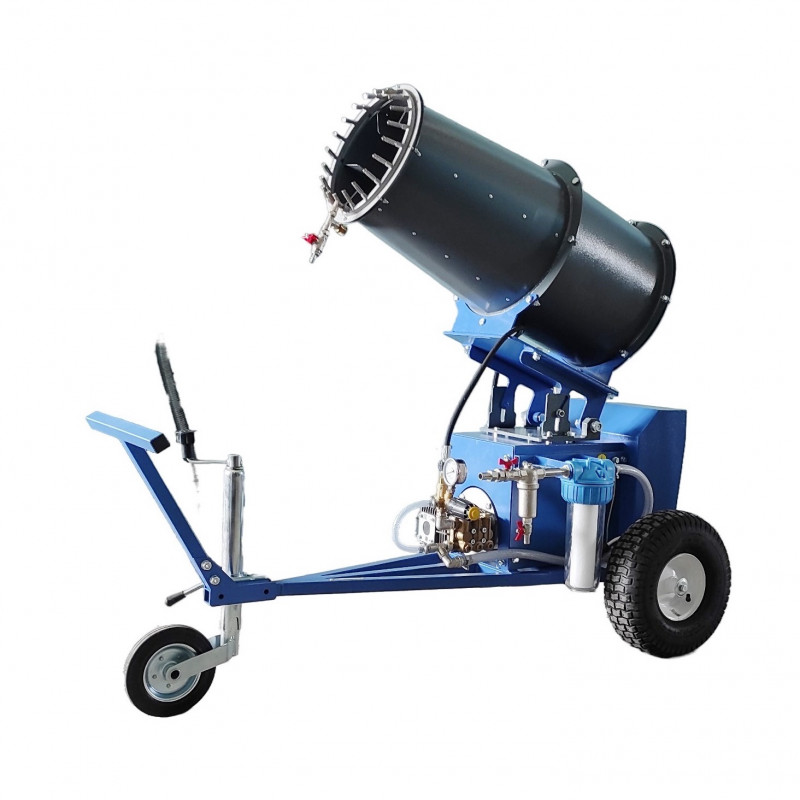

    Пушка ПТНД-2

    Пушка ПТНД-2
    Наименование показателей
    Значения показателей оборудования
    Электрический насос высокого давления для подачи воды, [тип]
    Плунжерный

    Рабочее давление насоса, т.е. давление подачи воды в форсунки, [МПа (кг/см2)]

    3…5 (30…50)
    Производительность насоса, т.е. суммарная подача воды во все форсунки, [л/мин]
    3 ... 6
    Изменение производительности насоса, [способ]
    Плавное, преобразователем частоты
    Количество распылительных форсунок, [шт]
    20
    Частота вращения ротора вентилятора при 50 Гц, [об/мин]
    3000
    Изменение производительности вентилятора, [способ] Плавное, преобразователем частоты
    Суммарная мощность аппарата, не более [кВт] 1,5
    Дальность туманообразования (до потери потоком чёткой геометрии), если угол возвышения ствола до 10 град (прямая наводка), [м] 15-18
    Дальность туманообразования (до потери потоком чёткой геометрии), если угол возвышения ствола от 40 до 50 град (параболическая траектория), [м] 20-25
    Угол наклона по вертикали, [град] от 0 до 45
    Напряжение питания, В
    220
    Габариты: Длина х Ширина х Высота, мм

    1270 х 940 х1100

    Масса, не более [кг] 65
    Гарантия базовая, месяцев 12
  • Установка ПТНД-2
  • Отгрузка оборудования заказчику
  • Описание
    Комплектация
    Видео

    ПТНД-2 - наиболее компактная модель из линейки установок НСТ для пылеподавления. Предназначена для обеспыливания небольших участков и помещений по средствам формирования направленного потока мелкодисперсных капель воды до 18 мкм, связывающих в воздухе частицы различного происхождения.

    Производительность насоса по всем форсункам составляет 3-6 л/мин.  Регулируется плавно частотным преобразователем в диапазоне от 25 Гц до 50 Гц.

    Водяной поток формируют 20 шт. форсунок из нержавеющей стали, расположенных на рампе соплового аппарата. Каждая форсунка имеет антикапельный клапан с завихривателем.

    Воздушный поток образуется трехлопастным вентилятором с частотой вращения 1800-3000 оборотов/мин.

    Поворот распылительного узла возможен в диапазоне от 0 до 45 град. по вертикали.

    Пушка от пыли ПТНД-2 оснащена передвижной платформой на колесах, что в сочетании с малой массой обеспечивает высокую мобильность оборудования.

    Наименование

    Количество

    Установка пылеподавления ПТНД-2

    1 шт.

    Паспорт (данное руководство)

    1  шт.

    Сапун плунжерного насоса

    1 шт.

    Ключ пульта управления

    1 шт.

    Форсунка 0,6 мм

    2 шт.

    Ключ для фильтра

    1 шт.

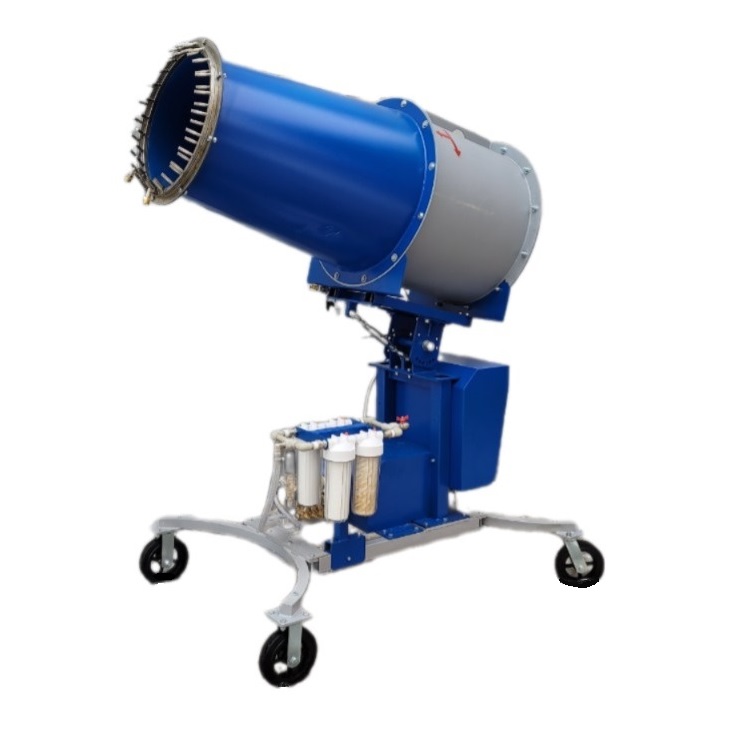

    Пушка ПТНД-3

    Пушка ПТНД-3
    Наименование показателей
    Значения показателей оборудования
    Электрический насос высокого давления для подачи воды, [тип]
    Плунжерный

    Рабочее давление насоса, т.е. давление подачи воды в форсунки, [МПа (кг/см2)]

    3…5 (30…50)
    Производительность насоса, т.е. суммарная подача воды во все форсунки, [л/мин]
    12 ... 18
    Изменение производительности насоса, [способ]
    Плавное, преобразователем частоты
    Количество распылительных форсунок, [шт]
    48
    Частота вращения ротора вентилятора, [об/мин]
    1000 ... 1500
    Изменение производительности вентилятора, [способ] Плавное, преобразователем частоты
    Потребляемая насосом мощность, не более [кВт] 2,2
    Потребляемая вентилятором мощность, не более [кВт] 3,3
    Суммарная мощность аппарата, не более [кВт] 5,5
    Дальность туманообразования (до потери потоком чёткой геометрии), если угол возвышения ствола до 10 град (прямая наводка), [м] 25-30
    Дальность туманообразования (до потери потоком чёткой геометрии), если угол возвышения ствола от 40 до 50 град (параболическая траектория), [м] 35-40
    Угол наклона по вертикали, [град] от 0 до 45
    Напряжение питания, В
    380
    Габариты: Длина х Ширина х Высота, мм

    2000 х 950 х 2000

    Масса, не более [кг] 270
    Гарантия базовая, месяцев 12
  • Установка ПТНД-3
  • Установка ПТНД-3
  • Описание
    Комплектация

    ПТНД-3 - мобильная установка для пылеподавления на объектах сноса, местах складирования сыпучих грузов, предприятиях по переработке твердых отходов, строительных и производственных площадках. Принцип работы оборудования заключается в подаче потока свехтонкого тумана для быстрой и эффективной борьбы с пылью.

    Производительность насоса плавно регулируется в диапазоне от 12 до 18 л/мин.

    Пушка оснащена 48-ю форсунками из нержавеющей стали диаметром 0,6 мм. Каждая форсунка имеет антикапельный клапан с завихривателем.

    Воздушный поток формирует многолопастной вентилятор с частотой вращения 1000-1500 оборотов/мин.

    Распылительный узел установки располагается на платформе, которая обеспечивает возможность его поворота от 0 до 45 градусов в вертикальной плоскости.

    В комплекте с пультом управления имеется брелок дистанционного управления для включения и выключения насосного агрегата и вентилятора с расстояния до 30 м.

    Наименование

    Количество

    Установка пылеподавления ПТНД-3

    1 шт.

    Паспорт (данное руководство)

    1  шт.

    Сапун плунжерного насоса

    1 шт.

    Ключ пульта управления

    1 шт.

    Форсунка 0,6 мм

    2 шт.

    Ключ для фильтра

    1 шт.

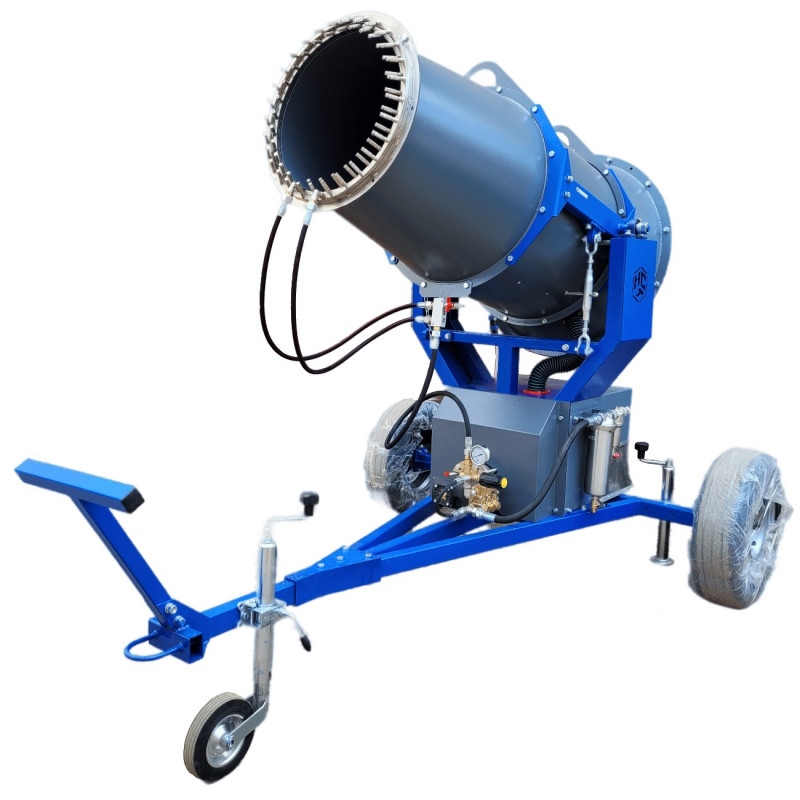

    Пушка ПТНД-4

    Пушка ПТНД-4
    Наименование показателей
    Значения показателей оборудования
    Электрический насос высокого давления для подачи воды, [тип]
    Плунжерный

    Рабочее давление насоса, т.е. давление подачи воды в форсунки, [МПа (кг/см2)]

    4…7 (40…70)
    Производительность насоса, т.е. суммарная подача воды во все форсунки, [л/мин]
    12 ... 20
    Изменение производительности насоса, [способ]
    Плавное, преобразователем частоты
    Количество распылительных форсунок, [шт]
    14
    Частота вращения ротора вентилятора при 50 Гц, [об/мин]
    2800
    Изменение производительности вентилятора, [способ] Плавное, преобразователем частоты
    Суммарная мощность аппарата, не более [кВт] 9,7
    Дальность туманообразования (до потери потоком чёткой геометрии), если угол возвышения ствола до 10 град (прямая наводка), [м] 35-40
    Дальность туманообразования (до потери потоком чёткой геометрии), если угол возвышения ствола от 40 до 50 град (параболическая траектория), [м] 55-60
    Угол наклона по вертикали, [град] от 0 до 45
    Напряжение питания, [В]
    380
    Габариты: Длина х Ширина х Высота, мм

    1570 х 940 х 1550

    Масса, не более [кг] 280
    Гарантия базовая, месяцев 12
  • Установка ПТНД-4
  • Отгрузка оборудования заказчику
  • Описание
    Комплектация

    ПТНД-4 - высокопроизводительное промышленное оборудование, которое гарантирует качественное пылеподавление при различных поцессах, связанных с образованием в воздухе мелкодисперсной среды. Наиболее эффективно зарекомендовало себя при строительстве и демонтаже зданий, на предприятиях горной промышленности и объектах портовой инфраструктуры.

    Производительность насоса установки - 12-20 л/мин (по всем форсункам). Подача плавно регулируется частотным преобразователем в диапазоне от 25 Гц до 50 Гц.

    Подвод воды к насосу осуществляется от напорной магистрали (водопровода). На входе установлен блок фильтров грубой и тонкой очистки против попадания инородных включений.

    На распылительном ободе пушки расположены 14 форсунок диаметром 0,8 мм, формирующие туман из капель воды не более 18 мкм. В сововкупности с 6-лопастным вентилятором обеспечивается мощный водовоздушный поток на расстояние до 60 м.

    Поворот распылительного узла от 0 до 45 град. в вертикальной плоскости. Ручная регулировка.

    К пульту управления прилагается брелок дистанционного управления, который позволяет включать и выключать насосный агрегат и вентилятор установки с расстояния до 30 м.

    Наименование

    Количество

    Установка пылеподавления ПТНД-4

    1 шт.

    Паспорт (данное руководство)

    1  шт.

    Сапун плунжерного насоса

    1 шт.

    Ключ пульта управления

    1 шт.

    Форсунка 0,8 мм

    2 шт.

    Ключ для фильтра

    1 шт.

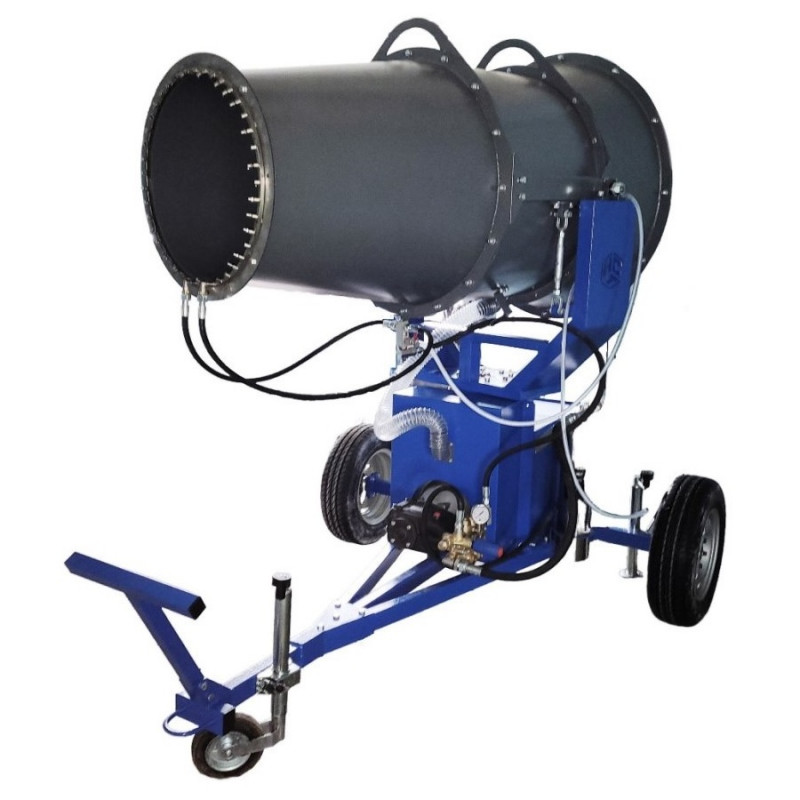

    Пушка ПТНД-5

    Пушка ПТНД-5
    Наименование показателей
    Значения показателей оборудования
    Электрический насос высокого давления для подачи воды, [тип]
    Плунжерный

    Рабочее давление насоса, т.е. давление подачи воды в форсунки, [МПа (кг/см2)]

    2…5 (20…50)
    Производительность насоса, т.е. суммарная подача воды во все форсунки, [л/мин]
    40 ... 60
    Изменение производительности насоса, [способ]
    Плавное, преобразователем частоты
    Количество распылительных форсунок, [шт]
    40
    Частота вращения ротора вентилятора при 50 Гц, [об/мин]
    3000
    Изменение производительности вентилятора, [способ] Плавное, преобразователем частоты
    Суммарная мощность аппарата, не более [кВт] 18
    Дальность туманообразования (до потери потоком чёткой геометрии), если угол возвышения ствола до 10 град (прямая наводка), [м] 45-55
    Дальность туманообразования (до потери потоком чёткой геометрии), если угол возвышения ствола от 40 до 50 град (параболическая траектория), [м] 70-90
    Угол наклона по вертикали, [град] от 0 до 45
    Поворот по горизонтали (ручной и автоматический), [град] 150
    Напряжение питания, В
    380
    Габариты: Длина х Ширина х Высота, мм

    1900 х 940 х 1550

    Масса, не более [кг] 350
    Гарантия базовая, месяцев 12
  • Установка ПТНД-5
  • Установка ПТНД-5
  • Описание
    Комплектация

    Установка ПТНД-5 - самая производительная модель из линейки оборудования НСТ. Предназначена для использования на строительных объектах, портовых терминалах, открытых складах с сыпучими материалами, промышленных и добывающих предприятиях. Принцип работы заключается в формировании мощного мелкодисперсного аэрозольного потока, который эффективно подавляет взвешенные частицы пыли.

    Производительность насоса установки - 40-60 л/мин (по всем форсункам). Подача плавно регулируется частотным преобразователем в диапазоне от 25 Гц до 50 Гц.

    Подвод воды к насосу осуществляется от напорной магистрали (водопровода). На входе установлен блок фильтров грубой и тонкой очистки для защиты от попадания инородных включений.

    На распылительном ободе пушки расположены 40 форсунок диаметром 0,8 мм, формирующие туман из капель воды не более 18 мкм. В сочетании с вентилятором особой конструкции генерируется плотный водовоздушный поток дальностью до 90 м.

    Поворот распылительного узла в вертикальной плоскости до 45 град. Ручная регулировка.
    Поворот распылительного узла в горизонтальной плоскости до 220 град. Ручная и автоматическая регулировка.

    Предусмотрено простое управление системой пылеподавления через пульт с расстояния до 30 м.

    Наименование

    Количество

    Установка пылеподавления ПТНД-5

    1 шт.

    Паспорт (данное руководство)

    1  шт.

    Сапун плунжерного насоса

    1 шт.

    Ключ пульта управления

    1 шт.

    Форсунка 0,8 мм

    4 шт.

    Ключ для фильтра

    1 шт.

    Физика процесса для тумана испарения

    В воздухе, который представляет собой смесь нескольких газов, всегда присутствует водяной пар, за исключением ситуации, когда относительная влажность равна 0. Но подобное в природе маловероятно. Например, даже в пустыне Сахара днем, когда температура +50град.С, относительная влажность воздуха 30%. То есть вода в парообразном состоянии содержится в воздухе.

    Максимальное количество воды (в граммах), которое может находиться в газообразном состоянии (в виде водяного пара) в 1м3 воздуха при определённой температуре, определяет абсолютную влажность. что эквивалентно плотности водяного пара в воздухе (размерность грамм / м3).

    Чем выше температура воздуха, тем больше может в нем находиться водяного пара. То есть пустынный горячий воздух априори более «приспособлен», чтобы «удерживать» в себе воду в газообразном состоянии, чем, например, атмосфера умеренно-континентального климата Москвы и Московской области. Вот, только дождей в пустыне почти нет, а водоёмы - редкость. Соответственно неоткуда взяться влаге, которая испарится. Поэтому содержание воды в воздухе Красногорска, Химок или Лобне больше, чем в самом крупном городе Сахары (население 200.000 человек) Эль-Аюн, через который протекает река.

    В таблице приведены данные по абсолютной влажности при различной температуре воздуха

    Температура, град. С Аболютная влажность, г/м3
    0 4,85
    5

    6,80

    10 9,41
    15 12,84
    20 17,32
    25 23,07
    30 30,33

    Каждый газ, содержащийся в единице объема воздуха, создаёт некое давление, которое называется «парциальным». То есть это то давление, которое имел бы воздух, если состоял только из этого газа. Сумма всех парциальных давлений определяет давление воздуха, в данном случае - атмосферное давление.

    Водяной пар, как составная часть воздушной среды, также характеризуется парциальным давлением. Обозначим, как Рпв. Давление пара при абсолютной влажности, то есть при влажности 100% (то есть в воздухе распределено максимальное количество воды в газообразном состоянии) называется парциальное давление насыщения Рн. Значения Рн отличаются при различных температурах.

    При заданной температуре Рн - это максимум и Рпв не может быть больше Рн.

    Если в воздухе увеличивается содержание водяного пара, то Рпв растёт, приближаясь к Рн. Как только будет выполнено условие Рпв = Рн, то содержание воды в воздухе достигнет максимального количества. Если продолжить после этого насыщать воздух паром, то вся избыточная вода конденсируются, т.е. выпадают в виде капель воды.

    Так как пар распределен в воздухе равномерно во всем объеме, то и конденсация происходит мгновенно и равномерно во всем объеме газа. Размеры капель конденсата зависят от количества избыточной влаги в воздухе.  Как правило, речь идет, буквально о нескольких граммах, то их равномерное распределение в масштабах 1000 литров приводит к образованию капель воды с размерами до 10мкм, то есть появлению тумана в воздухе.

    По этому принципу генерирует туман пушка пылеподавления НСТ ПТНД.

    Устройство пылеподавления туманом испарения

    Пушка пылеподавления НСТ ПТНД выбрасывает воздух той же температуры, что и воздух окружающей среды. То есть в трубе устройства воздух не нагревается и в нем можно испарить меньшее количество воды.

    В воздушный поток вводится вода, распыленная на капли размерами 10-20мкм. Такой эффект достигается благодаря тому, что используется насос высокого давления в совокупности с форсунками, диаметр отверстий которых 0,6-0,8мм.

    Распылить воду на микроскопические капли нужно для того, чтобы они моментально испарялись в потоке. В таком случае происходит «взрывной» рост относительной влажности потока воздуха, выдуваемого из пушки ПТНД-[2][4][5]. И уже через 1-2 секунды получаем воздух с абсолютной влажностью 100%.

    Если капли будут крупными, то они не будут успевать испаряться и при достижении цели упадут вниз и поверхность станет мокрой.

    При достижении максимальной точки полёта воздушной струи (точки, куда осуществляется наведение на цель) получаем эффект когда в существующий объем воздуха с содержанием пара, соответствующем относительной влажности, то есть содержащего Мпв грамм воды при парциальном давлении Рпв внедряется поток воздуха такой же температуры, но насыщенного до 100%, то есть содержащего Mн грамм воды (максимальное для данной температуры) и при парциальном давлении насыщения Рн.

    По сути получаем новую газовую смесь в единице объема (примем, что это 1м3) за единичный промежуток времени (примем 1 секунда). Количество водяного пара в новой смеси оказывается Мпв + Мн при давлении Рпв + Рн. То есть имеет место моментальное увеличение парциального давления пара при неизменной температуре.

    Согласно законам физики, парциальное давление водяного пара в воздухе не может быть больше парциального давления насыщенного пара. Если больше, то происходит моментальная конденсация избытка влаги (в нашем случае это Мпв), чтобы давление упало до значения Рн.

    Вода масса которой Мпв конденсируется равномерно во всем объеме воздуха, выпадая в виде капель от 1 до 10мкм, то есть получаем облако тумана.

    Чем дольше направлять ствол пушки в одну точку, тем больше будет конденсироваться воды в этом объеме воздуха, тем больше окажется капель влаги в воздухе и тем плотнее туман и лучше виден: от полупрозрачной дымки до белого непроглядного облака тумана.

    Задать вопрос техническому специалисту, чтобы выбрать установку для пылеподавления:

    тел. 8 800 250-11-05 звонок бесплатный для России

    +7 965 250-11-26, здесь есть Telegram, Viber, WhatsApp Мессенджеры

    e-mail: nst@poliuretan.ru

    Компания НСТ хорошо известна в России, как производитель различного специального оборудования для строительства и некоторых отраслей промышленности:

    1. теплоизоляция напыляемым пенополиуретаном;
    2. гидроизоляция и антикоррозийная защита напыляемой полимочевиной;
    3. изготовление изделий из жёсткого и эластичного ППУ методом заливки в форму;
    4. изготовление изделий из компаундов, полиуретанов, силикона, геля и прочих полимеров методом заливки через статический или динамический смеситель;
    5. теплоизоляция заливкой карбамидно-формальдегидного пенопласта;
    6. гидроизоляция напыляемой жидкой резиной;
    7. изготовление панелей, МАФов, декоративных элементов и конструкций из стеклофибробетона;
    8. контактного формования стеклопластика на базе полиэфирных и эпоксидных смол;
    9. нанесения штукатурных и окрасочных составов с наполнителями до 3мм;
    10. перистальтические насосы;
    11. пневматические вибраторы.
    Copyright ® 2006-2024 НСТ
    Узнать стоимость
    Отправить сообщение
