Оборудование для нанесения стеклопластика из полиэфирной смолы
Фирма НСТ для напыления стеклопластика из любой полиэфирной смолы производит и продаёт станции:
- Электрическую МК НСТ СП-03УМ-02п (выпуск прекращён 30-09-2020);.
- Пневмо-электрическую МК НСТ СП-03УМп-А.
Модель 03УМп-А для работы с обычной и наполненной полиэфирной смолой. Предыдущая модификация МК НСТ СП-01УМ была для работы только со смолой без наполнителя.

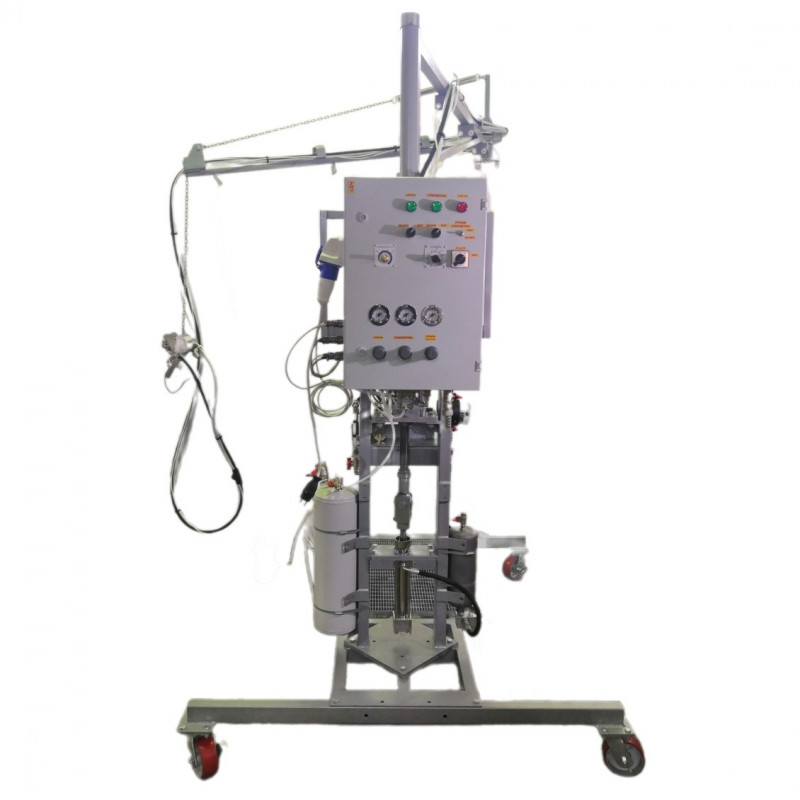

Мобильная станция МК НСТ СП-03УМ
Станция МК НСТ СП-03УМ предназначена для работы с большинством видов полиэфирных смол, как насыщенными, так и без наполнителя:
- Точная дозировка и подача смолы и отвердителя.
- Управление и контроль за всеми процессами через единый пульт управления.
- Нанесение стеклопластика на вертикальные и горизонтальные формы.
Рекомендуем к просмотру видео обзор про МК НСТ СП-03УМп-А. Показано и рассказано, как устроена установка, как подготовить оборудование к работе, как запитать станцию, как подключить чоппер-пистолет.
Для работы с этой установкой необходим фиброполимерный пистолет ПФП-03:
Если предполагается работа с ненаполненной полиэфирной смолой, лучше купить чоппер ПФП-03А. Смола распыляется без воздуха. Если предполагается работа с наполненной смолой, то следует купить пистолет ПФП-03Б. Для распыления смолы требуется дополнительная поддержка воздухом.
 |
| Распылитель ПФП-03Б для нанесения полиэфирных смол с наполнителями |
Чтобы наглядно продемонстрировать работу оборудования, мы подготовили трилогию "Декоративные камни из стеклопластика". Смотрите все три видео подряд.
Первый сюжет трилогии. Формование "Большого камня с острыми углами" за 1 проход.
Второй сюжет трилогии. Формование "Малого камня с острыми углами" в два слоя.
Третий сюжет трилогии. Формование "Большого валуна с плавным рельефом поверхности" в три слоя.
Обязательно смотрите последнюю часть трилогии до конца, чтобы увидеть проверку камня из стеклопластика на прочность.
Технические данные и характеристики оборудования для композита
ТТХ пневмо-электрической установки МК НСТ СП-03УМ приведены в таблице. Там же данные по экспериментальной модели МК НСТ СП-03УМ-02п. Она была переходной модификацией после МК НСТ СП-01УМ. В настоящее время не производится.
Серийно изготавливается только МК НСТ СП-03УМп-А.
| Наименование показателей | МК НСТ СП-03УМ-02п | МК НСТ СП-03УМп-А |
| Перистальтический насос по компоненту «А» - отвердитель (бутанокс или аналог). Производительность, л/мин | От 0,02 до 0,08 | |
| Тип привода насоса по компоненту «А» | электрический | |
| Поршневой насос по компоненту «Б» - смола полиэфирная. Производительность, л/мин | От 2 до 3,6 | |
| Тип привода насоса по компоненту «Б» | электрический | пневматический |
| Подача отвердителя относительно смолы | От 1,0 до 2,5 % | |
| Изменение содержания отвердителя в смеси | Дискретное с шагом 0,25% | |
| Номинальное давление компонентов на выходе из насоса подачи смолы, МПа (кг/см2) | 2,0…4,0 (20,0…40,0) | |
| Рукава от станции до пистолета / заборный патрубок по смоле, м | 7 / 2 | |
| Потребляемая мощность станции и напряжение питания | 2,5 кВт и 220В | 0,5 кВт и 220В |
| Номинальный расход и давление сжатого воздуха, необходимые для нормальной работы установки, без пистолета. | не требуется | до 900 л/мин при 0,5...0,7атм |
| Номинальный расход и давление сжатого воздуха, необходимые для работы чоппер-пистолета ПФП-03А * | 600-750 л/мин при 0,5...0,7атм | |
| Номинальный расход и давление сжатого воздуха, необходимые для работы чоппер-пистолета ПФП-03Б * * | 800-980 л/мин при 0,5...0,7атм | |
| Габаритные размеры (без учета вылета стрелы манипулятора), Д х Ш х В, мм |
1630 х 1440 х 2290 | |
| Масса (без принадлежностей), кг | 160 | 175 |
* Воздух используется только для работы пневмопривода чоппера и не используется для распыления смолы и смешивания с отвердителем.
** Воздух необходим для работы пневмотурбины чоппера, а также для распыления полиэфирной смолы с наполнителем.
Оборудование служит для изготовления широкого спектра продукции, включая крупногабаритные изделия сложной формы.
Устройство и компоновка оборудования для полимерного композита
 |
|
1. Рама комплекса 2. Центральная стойка |
