Универсальные заливочные головки ЗГ-006ПА и ЗГ-016МД применяются при производстве ненаполненных жестких, эластичных и интегральных пенополиуретанов.
Смесители ЗГ-006ПА и ЗГ-016МД обеспечивают однородное перемешивание компонентов за счет запатентованных роторов сложной конфигурации с последующей подачей смеси ППУ в пресс-форму.
| Наименование показателей | ЗГ-006 |
| Рабочее давление компонентов, МПа, (кг\см2) | 0,8-1,0 (8-10) |
| Тип привода | Электрический |
| Объем камеры смешения заливочной головки, см3 | 140 |
| Скорость вращения миксера, мин-1 | 4500-6000 |
Рекомендуемая масса изделий из ППУ при использовании насосной станции, кг:
|
|
| Потребность в воздухе (л/мин) при давлении в 5 бар | 400 |
| Потребляемая мощность, кВт | 1,5 |
| Напряжение питания электрической сети, В | 380 |
| Габаритные размеры (с подвесом), мм | 540 х 350 х 300 |
| Масса, кг | 13 |

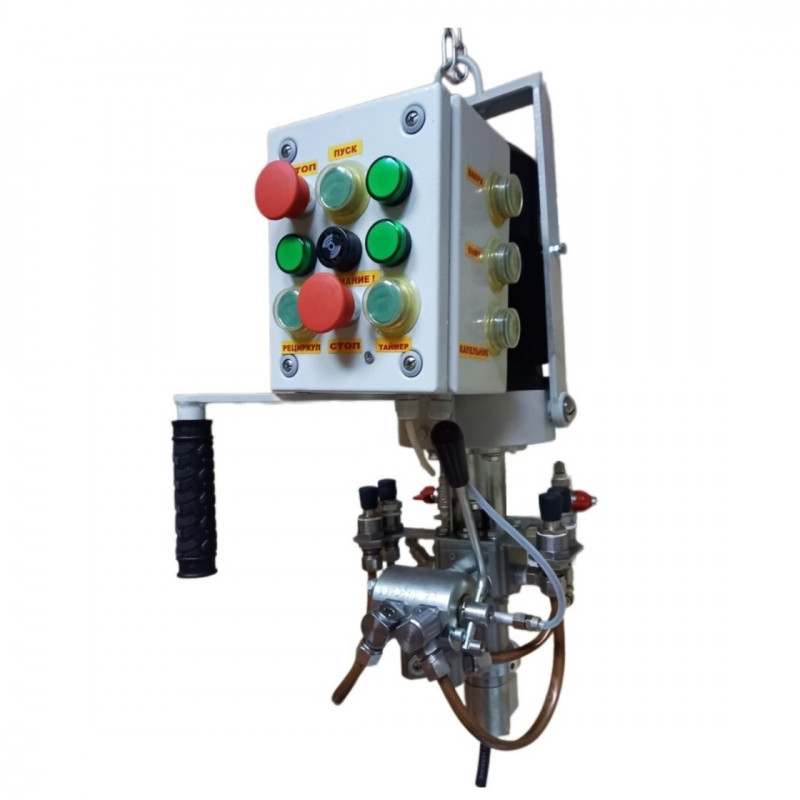

Заливочная головка ЗГ-006ПА - универсальный динамический смеситель с регулируемой скоростью вращения рабочего органа (миксера).
Предназначена для смешивания различных двухкомпонентных составов: ненаполненных ППУ, полиуретанов и прочих смол холодного отверждения.
Смеситель используется в составе мобильного комплекса ПЕНА-20/20УМ, а также станций ПЕНА-30 НШ 20/20 УМ, ПЕНА-30 НШ 30/30 УМ и ПЕНА-25С6УМ-НР.
Помимо вышеперечисленного, совместим с любым оборудованием низкого давления для заливки ППУ.
На ЗГ-006ПА предусмотрена возможность работы через непрерывный режим рециркуляции. Обе жидкости поступают в камеру в строго заданной пропорции, без опережения одним компонентом другого.
ЗГ-006 ПА оснащена миксером особой конструкции (Патент на изобретение №2698892). Состоит из смесительных фрез и эллипсов, расположенных на валу в строгом порядке в виде винтовой линии. При вращении, мешалка, за счет своей геометрической формы, не позволяет компонентам быстро покидать камеру смешения и обеспечивает максимально качественное перемешивание.
В базовую комплектацию ЗГ-006ПА входит кнопочный пост на 1 программу.
Опционно поставляется 10-ти кнопочный (на 10 программ заливки) пост управления. Главное отличие в том, что на панели отображается мини-экран реле времени и органы управления им. Десять кнопок позволяют зафиксировать 10 различных интервалов времени для заливки ППУ. Перед началом работы оператор задаёт нужное количество программ по количеству видов изделий (форм) или выбирает из ранее установленных.
В комплект включен гидропневмобак (ГПБ-10) для промывки.
| Наименование показателей | ЗГ-016 |
| Рабочее давление компонентов, МПа, (кг\см2) | 0,5-0,8 (5-8) |
| Тип привода | Электрический |
| Объем камеры смешения заливочной головки, см3 | 260 |
| Скорость вращения миксера, мин-1 | 3000-4500 |
| Рекомендуемая масса изделий из ППУ при использовании насосной станции, кг: | 0,85 - 15 |
| Потребность в воздухе (л/мин) при давлении в 5 бар | 350 |
| Потребляемая мощность, кВт | 0,75 |
| Напряжение питания электрической сети, В | 380 |
| Габаритные размеры (с подвесом), мм | 690х320х310 |
| Масса, кг | 34 |

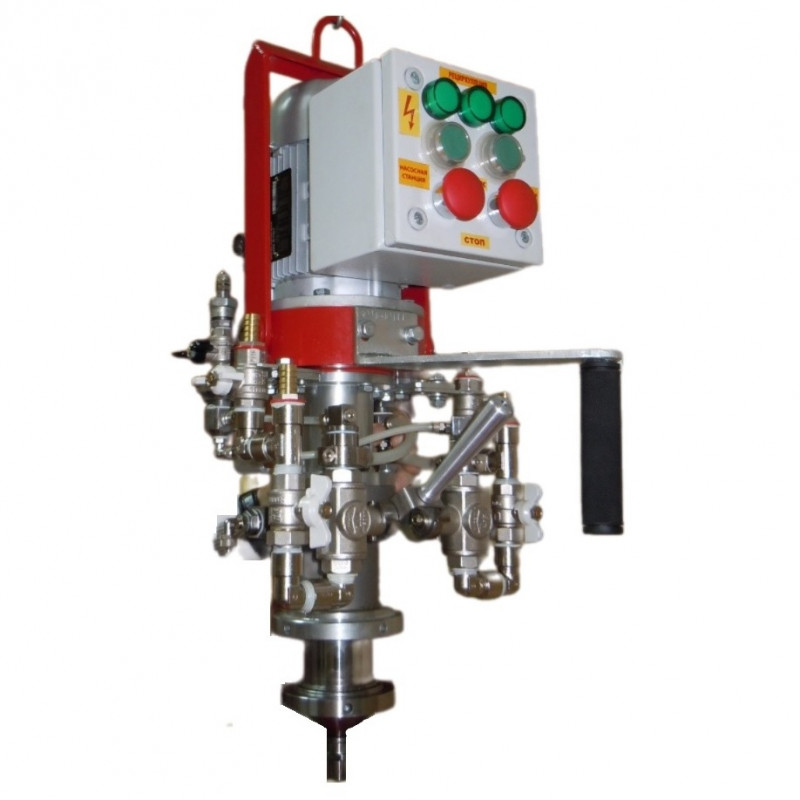

Заливочная головка ЗГ-016МД - динамический смеситель с регулируемой скоростью вращения ротора для смешивания компонентов жёсткого и эластичного ППУ (Патенты на изобретение № 2261967, № 2258605, Патент на полезную модель 38801).
Предназначена для работы в составе большого мобильного комплекса МК НСТ ПЕНА-75/75УМ.
На ЗГ-016МД предусмотрен непрерывный режим рециркуляции. Обе жидкости поступают в камеру в строго заданной пропорции, без опережения одним компонентом другого.
Высокое качество смешения компонентов обеспечивает ротор сложной формы.
Конструкция смесительной камеры и каналы подачи в неё компонентов не допускают образования «мёртвых зон», что исключает застой или непромес смеси А и Б при заливке.
Точно рассчитанный объём и конфигурация смесительной камеры позволяют получать на выходе равномерную подачу состава без пульсаций.
В базовую комплектацию ЗГ-016М входит кнопочный пост на 1 программу.
Опционно поставляется 10-ти кнопочный (на 10 программ заливки) пост управления. Главное отличие в том, что на панели отображается мини-экран реле времени и органы управления им. Десять кнопок позволяют зафиксировать 10 различных интервалов времени для заливки ППУ. Перед началом работы оператор задаёт нужное количество программ по количеству видов изделий (форм) или выбирает из ранее установленных.
В комплект включен гидропневмобак (ГПБ-10) для промывки.
