  • Установка ПЕНА 25

    Фирма НСТ представляет установку ППУ ПЕНА-25. Это топ-модель для профессиональных работ по утеплению пенополиуретаном методом напыления и заливки. По состоянию на ноябрь 2022 года, предлагаем 3 модификации оборудования:

    • ПЕНА-25С6УМ, образца 2014 года.

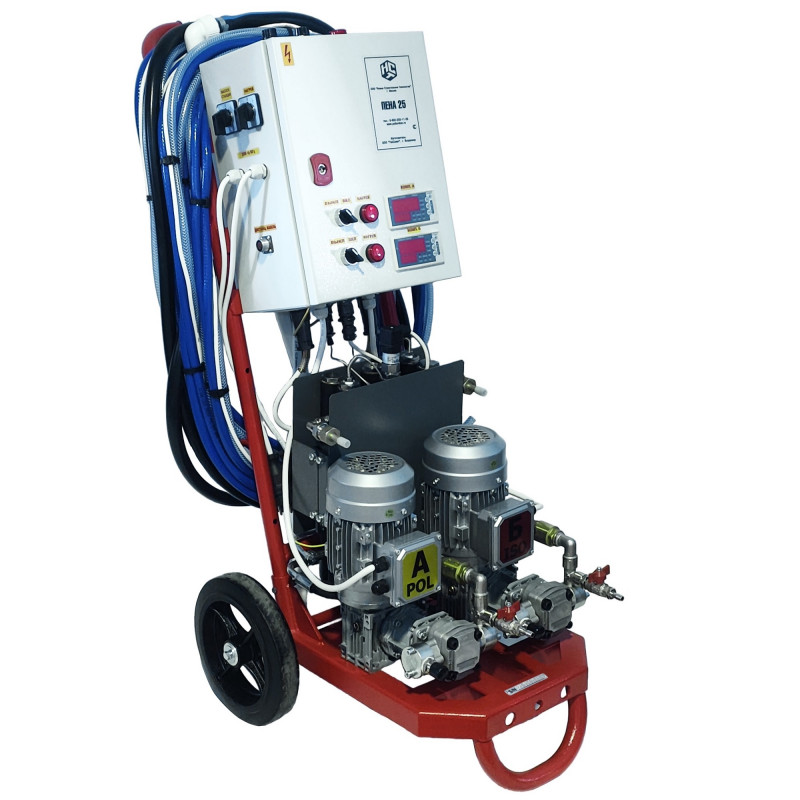

    • ПЕНА-25С6УМ с ППК-09, образца 2015 года.
    • ПЕНА-25С6УМ/ПУ2Т с ППК-09, образца 2017 года.

    Нажмите на картинку, чтобы увеличить. Все фото на данной странице poliuretan.ru кликабельны.

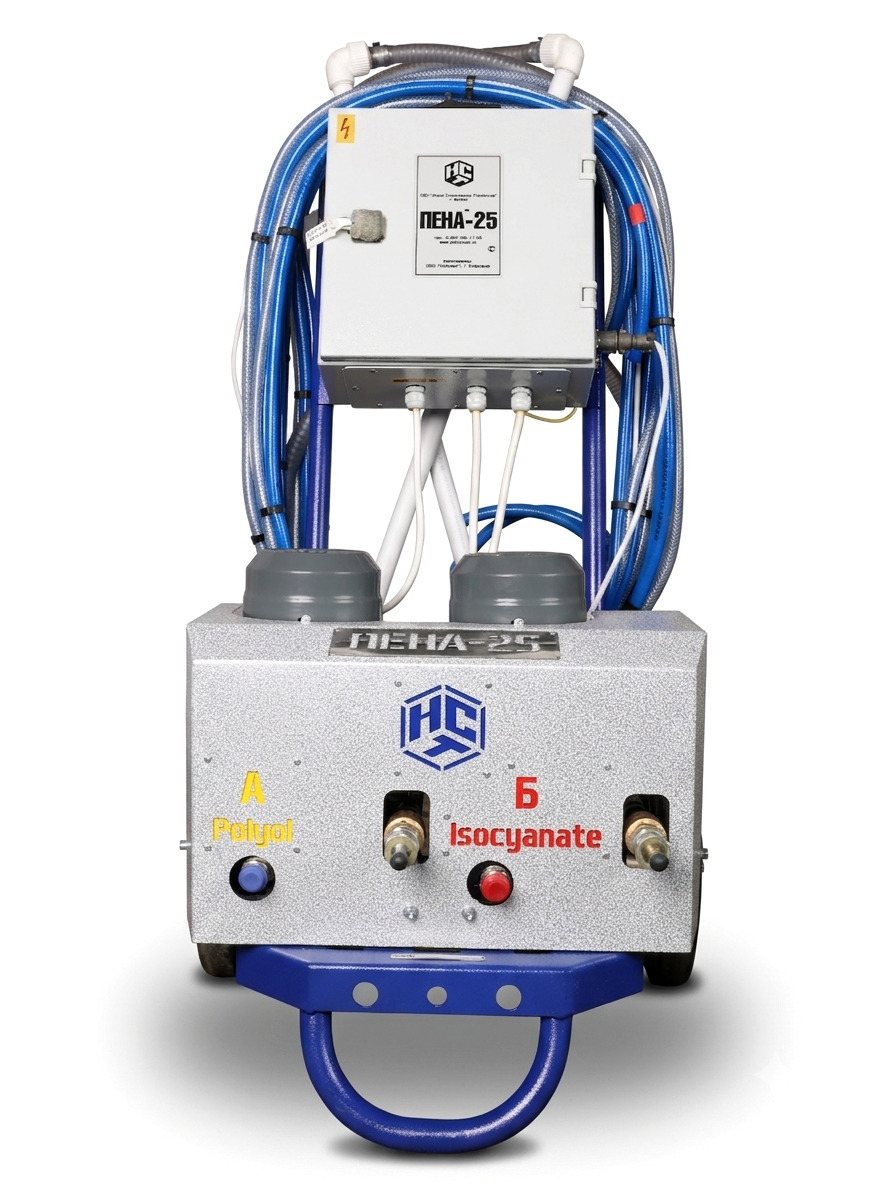

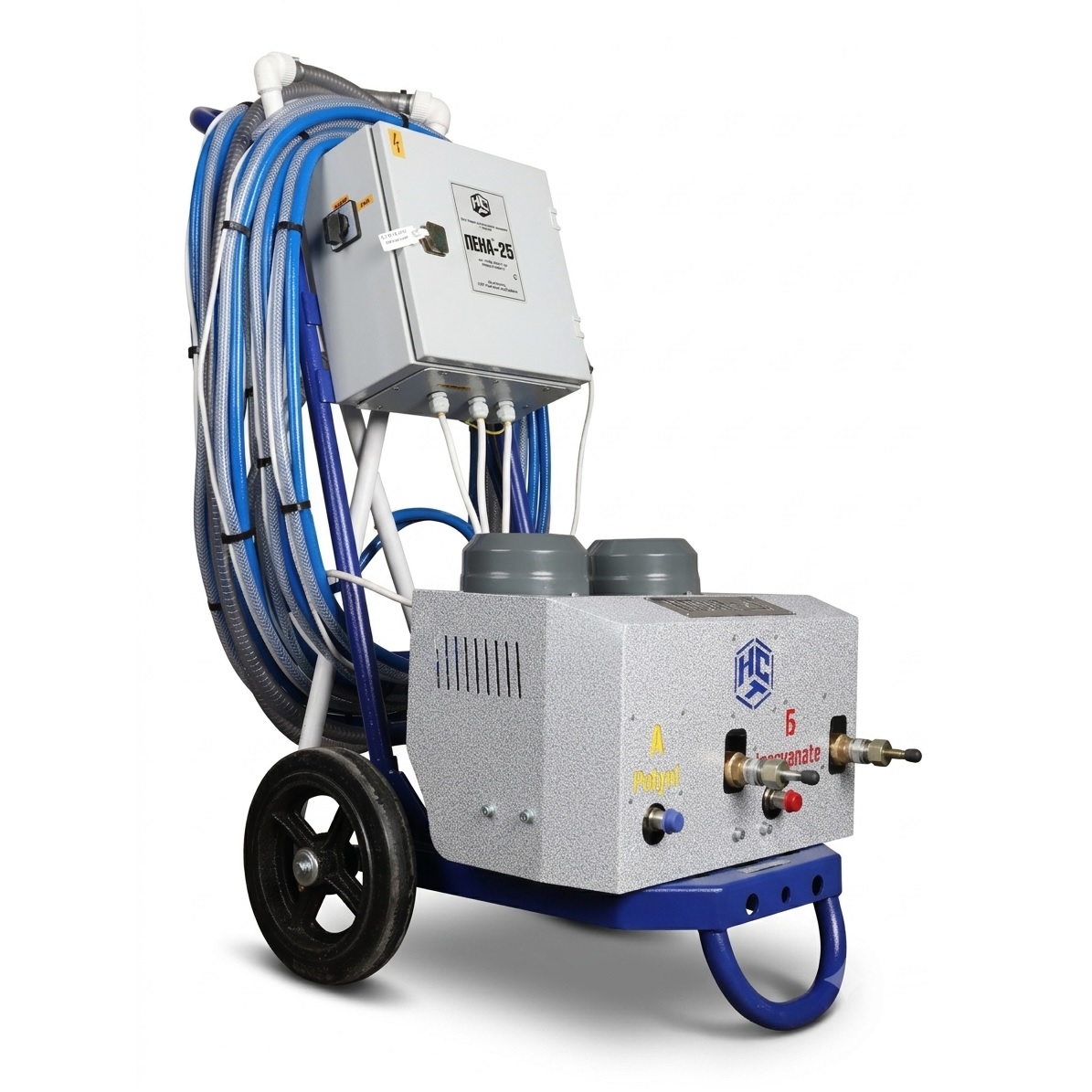

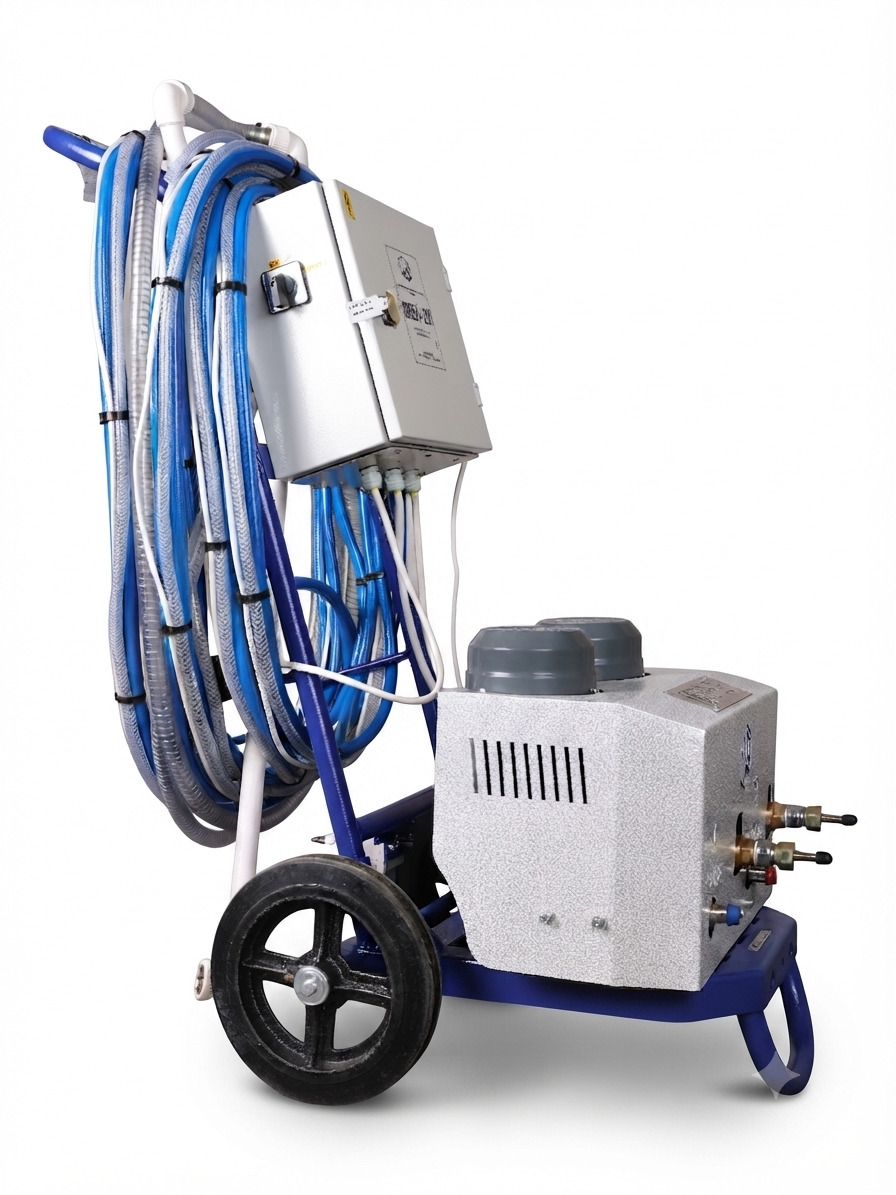

    Установка ППУ модели Пена-25С6УМ образца 2014 годаУстановка ППУ Пена-25С6УМ с ППК-09 образца 2015 и сборки 2020 года

    По своему функционалу и ТТХ, установки ПЕНА-25 можно считать наиболее практичными для утепления ППУ. Они формируют последнее поколение установок низкого давления для напыления ППУ класса «Бизнес +».

    Далее 2 фото одной и той же ПЕНА-25С6УМ/ПУ2Т с ППК-09. Слева аппарат, изготовленный в 2017 году, а справа - в 2021 году, который мы представили на выставке Полиуретанэкс 2021.

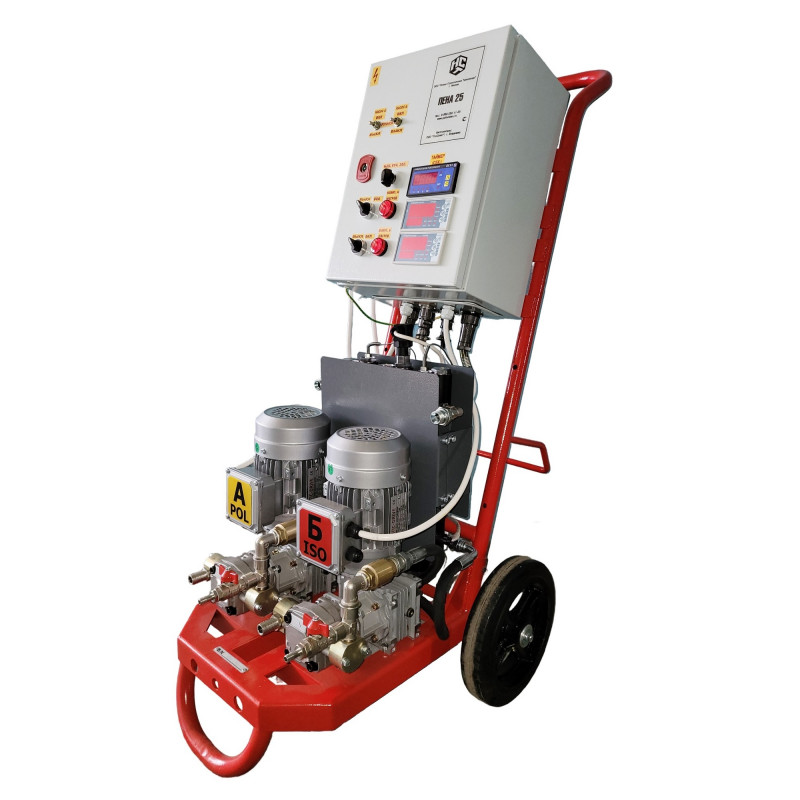

    Установка ППУ модели Пена-25С6УМ/ПУ2Т с ППК-09 образца 2017 годаУстановка Пена-25С6УМ/ПУ2Т с ППК-09 образца 2017 и сборки 2021 года

    Мы постоянно совершенствуем наше оборудование, поэтому функционал и конструкция установки образца 2021 отличается от исходной версии, разработанной в 2017 году.

    По большинству параметров машина идентична оборудованию высокого давления, уступая лишь в удобстве аппликации ППУ и КПД переработки сырья, подробно на эту тему смотрите здесь.

    Компоновка ПЕНА-25 копирует установки высокого давления: вертикальная платформа, пульт управления в верхней части, привод - в центре, проточные нагреватели – на флангах, насосы Pol и Iso – снизу. ПЕНА-25 была первой отечественной установкой с подобной компоновкой. Об истории создания такого оборудования можно узнать здесь.

    Для лучшего знакомства с ПЕНА-25, предлагаем видео обзор по конструкции установки. Показана модель ПЕНА-25С6УМ/ПУ2Т с ППК-09 (модификация 2019 года), которую дополнительно укомплектовали устройством осушения и обогрева воздуха. Также внесены некоторые улучшения и изменения в пульт управления. Такой же аппарат сборки 2021 года отличается от того, что показано на видео (см. фото выше).

    Наряду с компоновкой «как у Грако» у ПЕНА-25 имеется отличительный признак всех установок ППУ фирмы НСТ для напыления с 1997 года: «открытая архитектура». Это значит, что:

    • быстрый и удобный доступ к каждому узлу и агрегату;
    • простота управления;
    • безопасность для персонала;
    • допускается апгрейд и модернизация;
    • мобильность и компактность;
    • отсутствие штатных емкостей.

    Удобная компоновка, по габаритам относительно небольшая, можно перемещать и внутри зданий и на стройплощадке. Помещается даже в багажнике легкового автомобиля. Впрочем, это сомнительный плюс, т.к. к установке нужен еще и компрессор и бочки с сырьем, а их в багажнике не возят.

    Вообще, для эффективной работы по технологии напыления ППУ, требуется грузовой транспорт. Еще лучше, если оборудовать теплый кунг, внутри которого будет всё оборудование и бочки с сырьем. И, если позволяет максимальная длина шлангов (30м), то из машины ничего не выгружается.

    Огромный плюс в том, что установки образца 2015 и 2017 годов оснащены проточными нагревателями (по габаритам два небольших цилиндра). Чтобы получить нужную кубатуру пены на выходе, следует поднять температуру полиола и изоционата до определенного значения, особенно, если компоненты на водной основе.

    Если есть проточники, то нет нужды в емкостях с подогревом. Всасывающие патрубки опускаются в заводскую тару (металлические бочки по 200л), сырьё забирается оттуда, тут же прогревается и через несколько секунд уже в распылителе.

    На следующем видео показано практическое применение установки ПЕНА-25С6УМ с ППК-09. Клиент НСТ из Казахстана рассказывает про оборудование, делится своим опытом, высказывает замечания. Всем, кому в Казахстане нужен надежный подрядчик, который качественно и оперативно выполнит утепление ППУ, фирма НСТ рекомендует предприятие из Алматы, предоставившее это видео. Контактные данные: к кому обратиться, телефон и е-мэйл - смотрите в титрах.

    Купить ПЕНА-25 и сырьё ППУ в Казахстане можно у официального представителя НСТ (с 2008 года) - ТОО Темир. Офисы и склады нашего дилера расположены в Нур-Султан (Астана) и Петропавловске.

    Далее на этой странице (СОДЕРЖАНИЕ):

    Сравним ТТХ четырех модификаций ПЕНА-25 и определим оптимальную

    Заглянем в пульт и узнаем почему ПЕНА-25 перерабатывает любое сырьё

    Расскажем про датчики времени, давления и расхода сырья установки ПЕНА-25С6УМ/ПУ2Т

    Прочитаем про очистку воздуха и аварийное реле

    Узнаем про работу зимой и как быстро нагреть сырьё до + 40 град.С

    Что делать, если есть желание купить ПЕНА-25С6УМ/ПУ2Т с ППК09, но денег нет

    Расскажем о длинном пути по созданию модели ПЕНА-25

    Тактико-технические характеристики оборудования ПЕНА-25

    Основные параметры различных модификаций машин ПЕНА-25 приведены в таблице.

    Наименование показателей ПЕНА-25С6УМ ПЕНА-25С6УМ с ППК-09 ПЕНА-25С6УМ/ПУ2Т с ППК-09

    Пределы (min…max) суммарной объёмной производительности установки, [л/мин]

    1,5 ... 4,5

    1,5 ... 4,5

    1,5 ... 4,5

    Использование для напыления ППУ

    Да

    Да

    Да

    Заполнение пустот и полостей строительных конструкций

    Да

    Да

    Да

    Изготовление формованных изделий из жесткого и эластичного ППУ

    Да, массой до 3кг

    Да, массой до 3кг

    Да, массой до 3кг

    Дискретная электронная регулировка объемного соотношения «Полиол» (А): «Изоционат» (Б) в автоматическом режиме

    В диапазоне от 1:1 до 1:1,7 с шагом 0,1 по «Б»

    В диапазоне от 1:1 до 1:1,7 с шагом 0,1 по «Б»

    В диапазоне от 1:1 до 1:1,7 с шагом 0,1 по «Б»

    Плавная электронная регулировка объемного соотношения «Полиол» (А) : «Изоционат» (Б) в ручном режиме

    В диапазоне от 3:1 до 1:3

    В диапазоне от 3:1 до 1:3

    В диапазоне от 3:1 до 1:3

    Насосы шестеренные, специальные дозирующие для перекачивания химически агрессивных жидкостей

    Два Си6ИТС

    Два Си6ИТС

    Два Си6ИТС

    Мощность асинхронных мотор-редукторов, [кВт]

    Два по 0,37кВт

    Два по 0,37кВт

    Два по 0,37кВт

    Подогрев компонентов, в т.ч. электронный пульт управления, [кВт]

    Дополнительная опция. ППК-09МС

    Штатный. Два по 1,5кВт

    Штатный. Два по 1,5кВт

    Суммарная мощность, [кВт]

    0,74

    3,74

    3,74

    Напряжение питания, [В]

    220

    220 на 2 точки

    220 на 2 точки

    Раздельное включение насосов

    Нет

    Нет

    Да

    Режим работы по программируемому таймеру

    Нет

    Нет

    Да

    Режим экстренной остановки двигателей при предельном увеличении давления в напорных рукавах

    Да

    Да

    Да

    Автоматический запуск / отключение двигателей, если затвор распылителя открывается / закрывается

    Дополнительная опция, требует согласования

    Дополнительная опция, требует согласования

    Дополнительная опция, требует согласования

    Расходомер по линии полиола Дополнительная опция, требует согласования Дополнительная опция, требует согласования Дополнительная опция, требует согласования

    Длина напорных шлангов: базовая / максимальная, [м]

    10 / 30

    10 / 30

    10 / 30

    Габариты: Длина х Ширина х Высота, [мм]

    477x500x960

    557x520x960

    557x520x960

    Вес (без принадлежностей), [кг]

    79

    95

    97

    Базовый комплект поставки ПЕНА-25:

    1. Насосная станция ПЕНА-25С6УМ.
    2. Пучок напорных шлангов (от установки к распылителю) 10м в составе: рукава для подачи компонентов «Iso» и «Pol», шланг подачи воздуха, кабель дистанционного управления.
    3. Масловлагоотделитель.
    4. Блок аварийного отключения двигателей.
    5. Заборные патрубки с системой фильтрации.

    К этому набору следует добавить пистолет и компрессор. Сжатый воздух для установки низкого давления ППУ используется, чтобы смешивать сырьё в камере распылителя. Учитывая, что подача станции ПЕНА-25 в диапазоне от 1,5л до 4,5л жидких компонентов в минуту, то расход воздуха при минимальной производительности насосов - меньше (400 л/мин на выходе из компрессора), а на максимальной - больше (500 л/мин). Давление - 5...7 Атм.

    Видео первого запуска установки и пробного напыления от нашего покупателя. Хорошо наблюдается весь комплект: станция ПЕНА-25 с распылителем, компрессор и две бочки с сырьём:

    С установкой рекомендуется использовать распылитель ПРП-04. ППУ смеситель образца 2011 года до сих пор в строю, как и легендарная винтовка Мосина, провоевавшая с 1892 по 1950 годы. Этот пистолет, помимо естественной функции – распыления ППУ, может применяться для заливки утеплителя в пустоты и стены.

    В базовом комплекте с установкой поставляются трубопроводы низкого давления для подачи компонентов и сжатого воздуха длиной 10м. Если 10м от насосов к распылителю недостаточно, то из нашего каталога можно заказать типовые рукава 20м и 30м.

    Так как при увеличении длины шланга и при подаче на высоту растет и давление жидкости в каналах, то рискованно применять шланги низкого давления 20 и 30м. Поэтому мы используем однооплеточные рукава высокого давления, рассчитанные на 140Атм. Резьбовые соединительные элементы на концах рукавов ВД: к насосам - гайка 1/2” , к распылителю – гайка 3/8”. Шланги высокого давления с подогревом подключаются к пульту управления ПЕНА-25.

    На установках ПЕНА-25 используются специальные дозирующие шестеренные насосы для химических компонентов.

    Насос по компоненту Полиол для установок ППУ ПЕНА-15, -20, -25 Насос по компоненту Изоционат для установок ППУ ПЕНА-15, -20, -25

    Чтобы узнать больше про насосы аппарата ПЕНА-25, рекомендуем к просмотру следующий видеоурок. Показано, как установить насос по линии изоцианата на станцию ПЕНА-20. Учитывая, что насосы на обоих машинах идентичные, то этот сюжет будет полезен и тем, кто купил или думает купить установку ППУ ПЕНА-25С6УМ фирмы НСТ.

    Отметим, что на установках образца 2015 и 2017 годов интегрированы проточные нагреватели ППК-09МС с системой электронного контроля температуры полиола и изоционата на входе напорных рукавов. Для модификации 2014 года проточники не являются предустановленной опцией и приобретаются дополнительно.

    Регулировка производительности и соотношения компонентов

    Все модификации установок ПЕНА-25 оснащены двумя промышленными асинхронными двигателями, управление которыми осуществляется посредством двух частотных преобразователей mitsubishi.

     Частотные преобразователи пульта управления установки ППУ ПЕНА-25С6УМ/ПУ2Т

    Благодаря такому решению, можно выбрать любую производительность отдельно по насосу для компонента «А» и компоненту «Б» в диапазоне «плюс минус 50% от номинала».

    Например, для насоса Си6ИТС, используемого для ПЕНА-25 (образца 2014, 2015 и 2017), посредством преобразователя частоты производительность регулируется от 0,8 до 2,4 л/мин. Но таких насосов два (см. фото выше: синий – для полиола и красный - для изоционата). Если задать одинаковую подачу каждого насоса, то минимальная производительность установки составит 1,6 л/мин, а максимальная – 4,8 л/мин.

    Помимо управления подачей насосов, частотные преобразователи выполняют защитную функцию. Они предохраняют двигатели от скачков напряжения. В случае нештатной ситуации преобразователи частоты отключают двигатели и фиксируют код ошибки, по которому потом можно будет определить, что произошло.

    На сегодняшний день 80% всех ППУ систем для напыления перерабатываются в соотношении 1 к 1 (100 весовых частей полиола на 100 весовых частей изоционата). Для заливки ППУ, наоборот, 80% систем требуют переработки со значительным перекосом либо по изоционату (жесткие пены) либо полиолу (эластика).

    Соотношение компонентов указывается в весовых частях и 1 литр полиола вовсе не равен 1 кг. Аналогично и с изоционатом. Этот аспект следует учитывать, при настройке оборудования.

    Для продвинутых пользователей рекомендуется самостоятельный подбор производительности и соотношения. Для начинающих (а также тех, кто не желает думать) рекомендуется автоматический режим. Рассмотрим подробнее на примере пульта образца 2017 года установки ПЕНА-25С6УМ/ПУ2Т, показан на фото выше и ниже.

    Пульт управления установки для пенополиуретана ПЕНА-25С6УМ/ПУ2Т

    По центру расположен переключатель, который может быть установлен в одну из трех позиций:

    • Руч. - включение двигателей установки осуществляется с пульта, тумблеры расположены слева.
    • Дист. - включение двигателей осуществляется одновременно, нажатием одной кнопки на кабеле дистанционного управления. Кабель подведен к распылителю. Т.е. установку включает оператор, который может быть от неё на расстоянии до 30м.
    • Выкл. - включение двигателей заблокировано.

    Также на верхнюю панель справа выведены два потенциометра. Первый отвечает за соотношение компонентов, т.е. во сколько раз один насос подает жидкости больше или меньше другого. Второй предназначен для плавного изменения суммарной подачи двух насосов.

    Современный (модификация 2021 года) пульт управления установки ПЕНА-25С6УМ/ПУ2Т в расширенной комплектации (с расходомером и устройством бесконтактного включения/отключения двигателей) показан на следующем фото:

    Пульт управления ПЕНА-25С6УМ/ПУ2Т с ППК9-04 образца 2021 года

    В автоматическом режиме выбора соотношения и производительности оператор использует исключительно потенциометры, чтобы отрегулировать производительность и выбрать соотношение из имеющегося набора восьми программ. Если нет желания ничего менять, и разбираться в алгоритмах программирования частотных преобразователей, то пульт управления можно даже не открывать.

    Вращая первый, человек устанавливает соотношение компонентов с шагом 10% по изоционату. Поворачивая второй, он подбирает подходящую [суммарную] производительность обоих насосов. Такой способ рекомендуется при напылении ППУ. Процедура занимает по времени 4-5 секунд и может быть выполнена даже в процессе напыления.

    Например, начали пылить при производительности 3,4кг/мин, но вскоре оператор понял, что будет лучше, если уменьшить подачу. И тогда его помощник, вращает ручку второго потенциометра против часовой стрелки, уменьшая производительность установки до приемлемой, соответственно, уменьшается и факел от смесителя.

    С аппаратом ПЕНА-25 можно выйти на любой объем: от десятков м2 до тысяч. Плавная регулировка производительности от 2,0 до 6,0 л/мин позволит подобрать оптимальную подачу для любой поверхности с любым рельефом.

    • Задача напылить несколько квадратов в помещении? Ручку второго потенциометра следует повернуть до упора против часовой стрелки, чтобы получить минимальную производительность насосов.
    • Предстоит 400м2 по бетонным стенам не выше 2-х метров? Тогда рекомендуемая производительность около 2,8 л/мин.
    • Будете заливать ППУ в стены на стройплощадке? Тогда требуется максимальная подача - 6л/мин.

    Словом, автоматическая регулировка производительности во время работы - это реально удобно.

    В ручном режиме выбора соотношения и производительности оператор открывает пульт, отключает оба потенциометра и самостоятельно программирует оба частотных преобразователя, чтобы получить нужную подачу и соотношение. Инструкция приведена в паспорте на установку ПЕНА-25.

    Ручной режим, как правило, применяется при заливке ППУ, т.к. гарантирует точность дозировки компонентов с погрешностью до 10 грамм. При напылении ППУ такая точность не актуальна.

    Если ПЕНА-25 используется в качестве насосной станции при заливке эластичного ППУ, также потребуется самостоятельное программирование преобразователей частоты. Для эластики расход полиола всегда больше, чем изоционата, а базовые программы ПЕНА-25 рассчитаны на напыление и заливку жесткого пенополиуретана, где подача А равна подаче Б либо изоционата требуется больше, чем полиола.

    Таким образом, блок управления ПЕНА-25С6УМ/ПУ2Т позволяет регулировать соотношение в широком диапазоне: от 1 (А) к 1 (Б) до 1 (А) к 3 (Б) либо от 1 (А) к 1 (Б) до 3 (А) к 1 (Б). На практике это означает, что данная насосная станция способна перерабатывать любое сырьё.

    Расширенные возможности оборудования ПЕНА 25 образца 2017 года

    На переднюю панель выведен таймер и переключатель на 2 режима: напыление и заливка. Данная опция весьма полезна, если использовать насосную станцию в качестве заливочной машины в цеху либо при заполнении пеной полостей и пустот на стройплощадке. При этом используются ППУ системы с длинным стартом, в диапазоне от 20 до 60 секунд

    Пульт установки ППУ ПЕНА-25 с таймеромТаймер для управления насосами установки ПЕНА 25

    Если тумблер в положении "напыление", то приоритет у органов управления на верхней панели. Если тумблер в положении "заливка", то активируется следующий алгоритм:

    • Раздельный пуск / отключение двигателей невозможны. Насосы работают синхронно.
    • Пуск двигателей осуществляется с тумблера, установленного на конце кабеля дистанционного управления.
    • Отключение двигателей происходит автоматически, по истечению времени, установленному на дисплее таймера.
    • Таймер программируется на время в диапазоне от 4,9 до 99,9 секунд.

    При заливке пенополиуретаном полостей к напорным рукавам установки подключается распылитель. При заливке жесткого или эластичного ППУ в формы шланги от насосов установки подают полиол и изоционат в заливочную головку ЗГ-006ПА или ЗГ-016М.

    При заполнении пеной пустот в стенах с использованием штатного распылителя ППУ ПРП-04 заливочное сырьё смешивается сжатым воздухом, а на выходе из пистолета факел гасится посредством глушителя. Для гарантии длительной работы по такой технологии, при наличии многочисленных остановок, рекомендуется дополнительно укомплектовать установку системой промывки распылителя (см. следующие два фото).

    Профессиональная станция ППУ низкого давления ПЕНА-25 в топовой комплектацииПена-25С6УМ/ПУ2Т с ППК9 и П20В

    Под заказ возможно дополнительно укомплектовать ПЕНА-25С6УМ/ПУ2Т устройством, которое автоматически запускает либо выключает двигатели, соответственно при уменьшении либо при увеличении давления в напорных рукавах. Активируется, если тумблер таймера в положении "напыление". На практике работает так:

    • Оператор желает прекратить напыление ППУ и закрывает затвор распылителя, в результате давление в напорных рукавах увеличивается и при достижении определенного значения (оно много меньше максимально допустимой нагрузки на шланги) двигатели отключаются.
    • Оператор желает продолжить напыление ППУ и открывает затвор распылителя - давление в напорных шлангах падает и при достижении определенного значения, двигатели включаются.

    Заводские настройки предусматривают выключение / запуск двигателей при давлении, соответственно 20 Атм / 2 Атм. Такие настройки рекомендуются для шлангов низкого давления из базового комплекта поставки 10м. Но, если использовать длинные рукава высокого давления 30м, то следует изменить заводские настройки и увеличить верхний предел срабатывания датчика.

    Такие устройства могут быть дополнительно установлены и на три другие модификации ПЕНА-25, а также на установку ПЕНА-20С6УМ. Об этом следует сообщить на этапе обсуждения комплектации оборудования. Цена установки при этом будет выше базовой комплектации.

    Еще одной полезной дополнительной (под заказ) опцией для ПЕНА-25С6УМ/ПУ2Т является счетчик расхода компонента А (POL) - полиола. По линии изоционата Б (ISO) такой датчик не ставится. Т.к. на установке ПЕНА-25 соотношение А к Б точно устанавливается и фиксируется, то получив на дисплее расход полиола, значение для изоционата рассчитывается умножением двух цифр.

    Такой датчик не делает работу оператора удобнее, но позволяет ему экономить сырьё и получить точные данные по расходу компонентов. Грамотный оператор получает инструмент для контроля и анализа. Он сможет проверить соотношение компонентов, плотность ППУ, расход компонентов на 1м2 и пр.

    Датчик расхода компонентов возможно установить на любой аппарат по запросу. В каталоге НСТ эта услуга называется «Комплект модернизации установки П20 до уровня 98-2018» и включает в себя два устройства: этот датчик и блок автоматического запуска/отключения двигателей, о котором было рассказано выше.

    Типовые возможности установок ПЕНА-25

    Фирма НСТ на всех моделях установок ПЕНА-15, ПЕНА-20 и ПЕНА-25 устанавливает две полезных опции: масловлагоотделитель и аварийное реле.

    Масловлагоотделитель монтируется на тыльной стороне. На следующем фото он закреплен по центру в нижней части рамы. На выступающий штуцер (это "вход") следует посадить шланг от компрессора. Справа от масловлагоотделителя расположен датчик аварийного реле. Он установлен между выходом насоса компонента А (синего цвета) и трубкой высокого давления, подающей полиол в проточный нагреватель.

    Масловлагоотделитель и аварийное реле установки ППУ ПЕНА-25Подключение аварийного реле и дистанционного кабеля к пульту управления ПЕНА-25

    От датчика электропровод в защитной оплетке протягивается наверх и подключается к пульту через разъём с надписью "Аварийное реле". В соседнее гнездо "Дистанционный кабель" подключается кабель, который с пучком напорных рукавов и воздушным шлангом подводятся к распылителю.

    После масловлагоотделителя отфильтрованный и очищенный от капель влаги, масла и прочих примесей, воздух попадает в распылитель. Для лучшего результата рекомендуется установку доукомплектовать подогревателем воздуха ППВ-08.

    Это архиважный, удобный и практичный аксессуар. Позволяет и сырьё экономить, и увеличить ресурс распылителя, и выполнять работы в холодное время года. ППВ-08 подключается после масловлагоотделителя, чтобы увеличить срок службы агрегата.

    Аварийное реле отключает оба двигателя ПЕНА-25 при увеличении давления в магистрали полиола выше определенного значения. Реле не позволит шлангам порваться во время работы, когда они под давлением, соответственно ничто не будет испачкано и никого не забрызгает.

    Когда реле срабатывает, то воздух от компрессора продолжает поступать в распылитель, выдувает остатки компонентов и очищает камеру смешивания. Но всё же, это установка и распылитель низкого давления, т.е. идеально на 100% камеру смешивания прочистить (продуть) воздухом невозможно.

    При грамотной и аккуратной эксплуатации чистка пистолета потребуется в конце смены. Для этого есть определенные приспособления и растворители. Разработаны регламентные процедуры, что сделать до начала работы утром, чтобы вечером быстро и легко прочистить весь распылитель.

    Система нагрева компонентов установки ПЕНА 25

    Сырьё нужно греть. Зимой всегда, летом – почти всегда. На установках ПЕНА-25 для этой цели используются два проточных нагревателя ППК9-03 (красные цилиндры на фото, до августа 2020) либо ППК9-04 (серебристые цилиндры с сентября 2020 года).

    Проточные нагреватели установки ППУ ПЕНА-25Система нагрева ППУ компонентов на 20 градусов за 1 прогон через проточники машины ППУ ПЕНА-25

    Максимальный разогрев компонентов за 1 прогон через проточники составляет +20 град.С. Поэтому, если температура жидкости в емкости +5 град.С, а необходимо +28 град.С, то нагрев осуществляется в два этапа.

    Сначала в режиме рециркуляции следует прогреть компоненты в рабочих емкостях до +20 град.С. Потом компоненты вновь попадают в ППК9 и нагреваются уже до +28 град.С.

    Регулировка по компонентам «А» и «Б» осуществляется независимо. Оператор выставляет по отдельности температуру, до которой следует нагреть полиол и изоционат. На дисплее пульта отображаются фактические значения в градусах Цельсия для каждого из компонентов на выходе проточников.

    При работе на холоде теплые компоненты из проточных нагревателей могут остыть в длинных шлангах прежде, чем попадут в распылитель. Чтобы температура сырья на выходе из ППК-09 была такой же, как и на входе в распылитель, мы предлагаем комплекты 20м либо 30м напорных шлангов высокого давления с греющим кабелем в теплоизоляционной оболочке и в защитной оплетке.

    ППК-09, ППВ-08 и рукава с греющим кабелем существенно упрощают напыление ППУ при низких температурах. Но следует помнить и понимать, что теплые компоненты и воздух – это необходимое, но недостаточное условие при аппликации на холодную поверхность.

    Теплоизоляция пенополиуретаном зимой сложнее, чем летом и требует соблюдения определенных технологических процедур. Вероятность хорошо выполнить такую работу больше у тех, кто уже имеет опыт, кто научился пылить ППУ летом при комфортных условиях внешней среды.

    Какую модель оборудования ПЕНА-25 купить

    По опыту, установку ПЕНА-25 выбирают те, кто желает купить профессиональное оборудование ППУ именно низкого давления, чтобы работать часто и много.

    Для большинства покупателей ПЕНА-25 цена имеет второстепенное значение. Объясняется тем, что стоимость ПЕНА-25С6УМ/ПУ2Т с ППК09 (в самой «богатой» комплектации) лишь немногим уступает стоимости установки ПЕНА-ВД высокого давления.

    Данное оборудование класса «Бизнес +», функциональное, промышленное, качественно собранное на заводе из дорогих импортных комплектующих. И, как следствие, по цене оно дороже, чем прочие установки. Поэтому 8 из 10, кто хочет купить ПЕНА-25, то выбирает ПЕНА-25С6УМ с ППК09 либо ПЕНА-25С6УМ/ПУ2Т с ППК09.

    Но как быть, если есть желание и потребность купить именно ПЕНА-25, но денег не хватает? Тогда имеет смысл выбрать бюджетную модель образца 2014 года. ПЕНА-25С6УМ без системы обогрева, без датчиков давления, времени, расхода компонентов.

    В перспективе всегда можно самостоятельно модернизировать установку до уровня ПЕНА-25С6УМ с ППК-09. Оператор установки, изучивший её вдоль и поперёк, если обладает и слесарными навыками, то вполне способен установить систему обогрева ППК-09МС. Выглядеть будет вот так:

    Пульт управления системой нагрева полиола и изоционата на тыльной стороне ППУ установки ПЕНА-25Элементы контроля и управления проточными нагревателями ППК-09МС установки ППУ ПЕНА-25

    Чтобы упростить самостоятельный монтаж ППК09 (для тех, кто сначала купил установку без обогрева), устройство не требует подключения к электрощиту ПЕНА-25. Пульт управления проточниками монтируется с тыльной стороны установки. Питание ППК9 осуществляется отдельно от электрооборудования установки, через штепсельную вилку 220В.

    Как правильно запустить и освоить ПЕНА 25

    Итак, оборудование получено с терминала транспортной компании. Бочки с компонентами и компрессор тоже на месте. Алгоритм дальнейших действий такой:

    • Прочитать технический паспорт и технологический регламент.
    • Посмотреть обучающее видео. Сопоставить визуальную информацию с текстовой в паспорте и техрегламенте.
    • Подготовить список вопросов, что не понятно в мануале и видеоуроке. Позвонить в ТехОтдел и спросить. Договориться со специалистами ТехОтдела, когда планируется запускать оборудование.
    • Подготовить все необходимые приспособления, тару, масло, инструменты и пр. до того, как включите установку.
    • Убедиться, что имеющийся компрессор соответствует по характеристикам для ПЕНА-25 С6УМ.
    • Внимательно прочитать Паспорт качества на ППУ-сырьё, обратить внимание, какое требуется соотношение и до какой температуры нагревать полиол и изоционат.
    • При запуске оборудования подключить ТехОтдел НСТ по видеосвязи через WhatsApp или Skype и следовать рекомендациям наших специалистов.

    У тех, кто следует алгоритму приведенному выше, не бывает, что "ПЕНА 25 не работает или сломалась".

    Проблемы с обслуживанием установки (не с установкой, а с её обслуживанием) бывают у тех, кто не читал паспорт, не просил разъяснить непонятные ему места, не смотрел видео инструкцию, а предпочёл действовать быстро "методом тыка".

    История создания установки ПЕНА-25

    Давным-давно, когда цена 1кг ППУ была 50 рублей (были такие времена), а про водные системы никто слыхом не слыхивал, фирма НСТ выпускала один тип машин для напыления ППУ. То была ПЕНА-98, - легендарная и несокрушимая, которую и сейчас можно встретить на стройках или в объявлениях на авито.

    Прообразом её была старая добрая советская ПЕНА-9. В отдельной статье мы расскажем, как ПЕНА-9 с Я10ФНГ родили ПЕНу-98, а та в свою очередь превратилась в ПЕНА-20. Здесь же поясним, почему конструкция ПЕНА-20 (ПЕНА-98) претерпела изменения и появилась ПЕНА-25.

    До января 2006 года ПЕНА-98 устраивала многочисленных покупателей в России и СНГ. Первый звоночек, что не всё ладно с ПЕНА-98 прозвучал в январе 2006 года на строительной выставке Budma в Познани. Фирма НСТ совместно с дистрибьютором в Польше (Анджей Мачейчик - отличный мужик) приняла участие в этой выставке. То была хорошая возможность узнать, что думают в Европе про российские установки.

    Пена-98 и Пена-2000ДМУ на выставке в Познани в январе 2006Установка ППУ ПЕНА-98 фирмы НСТ из Москвы на выставке в Польше в 2006 году

    Дистрибьютор НСТ в Польше пан Мачейчик рассказывает про установку ППУ ПЕНА-98 на выставке в Познани в 2006Стенд фирмы НСТ на выставке Budma 2006 в Польше

    Результат нас поразил. Поляки, чехи и словаки не воспринимал российскую ПЕНА-98, как установку для ППУ, т.к. в их понимании, она не была похожа на оборудование для пенополиуретана. На тот момент в Восточной Европе нишу таких установок уже прочно оккупировали американские Reactor компании Graco. И в Польше сформировался стандарт машины для ППУ: как Reactor Graco. И наша ПЕНА-98 не соответствовала этому стандарту, какой должна быть установка for spraying polyurethane foam.

    Итоги выставки изучили в Москве. Поведение бывших братьев по соцлагерю списали на шок от того, что на границе Польши и Германии им встретилась фирма из России. Вероятно, после вывода советских войск из Европы, думали, что никогда не увидят у себя русских. И, вдруг: НСТ из Москвы с различным железом (хорошо, что не на танках).

    Мы же, по старой доброй привычке, понадеялись на авось. Решили, что за пару лет дистрибьютор НСТ в Польше приучит панов к внешнему виду самой передовой на то время российской ППУ установке ПЕНА-98. Вот, продаст штук 20-30 таких машин и тогда поляки признают, что установка для ППУ - это прежде всего ПЕНА-98, а потом - Грако.

    Но свершить революцию на ППУ-рынке Польши фирме НСТ не удалось. Поляки упорно не желали менять свои взгляды. Каждая продажа установки ПЕНА-98 в Польше давалась с большим трудом.

    Более того, через пару лет уже мы в России всё чаще пересекались с западными установками. Всё чаще потенциальные покупатели сравнивали ПЕНА-98 и Reactor от Graco. Стало понятно, что янки положили глаз на российский рынок установок ППУ.

    Чтобы эффективно бороться с противником, нужно о нём узнать больше и лучше. Поэтому летом 2008 года мы купили Reactor E-10 с целью: посмотреть, разобрать и узнать, что внутри.

    Reactor E-10 фирмы Graco в офисе НСТ Москва в 2008Установка ППУ ПЕНА-98 НСТ Россия и Реактор Е-10 Грако США в 2008 году

    Результаты вскрытия Реактора Е-10 показали, что, к сожалению, скопировать американскую установку на тот момент не было возможности. Тем не менее, приобрели опыт и знания, а это очень важно, чтобы быть в тренде.

    Примерно, в 2012 году доля тех, кто говорил, что выбирает между ПЕНА-98 и Грако, достигла 20...25% и мы стали понимать, что шаг за шагом, но уступаем в конкуренции американцам. Да, тому были и глобальные предпосылки: экономика на подъеме, курс доллара стабилен (32 рубля за 1USD), в стране всё хорошо. Вот народ и шиковал, воротил нос от отечественного, выбирал американское.

    Стало очевидно, что НСТ нужна новая установка, похожая на Грако Реактор Е-10. Но мы понимали, что сделать установку высокого давления на тот момент не получится. Поэтому решили сконцентрироваться на решении задачи попроще, а именно: сделать новую установку низкого давления, конструкция которой будет похожа на машину высокого давления.

    НИОКР по данной теме шел с 2012 по 2013. В ход пошли все наработки, все знания, весь накопленный опыт. Пригодилась даже самая первая установка НСТ для пеноизола модели ПЕНА-2000М. На фото явно проглядываются общие черты между ПЕНА-25 и ПЕНА-2000.

    К весне 2014 года был готов проект новой установки. Мы решили оснастить каждый насос отдельным мотор-редуктором. Управлять каждым двигателем предполагалось отдельным частотным преобразователем. Было решено, что новая установка получит маркировку - ПЕНА-25.

    Трансформация ПЕНА-98 с учетом компоновки ПЕНА-2000 в установку ПЕНА-25 а затем в ПЕНА-ВД

    Запустить в серию летом 2014 года не получилось, т.к. требовалось решить вопрос с насосами. Дело в том, что уже тогда мы решили комплектовать новую установку новыми импортными насосами, которые под нас специально должен был производить завод в одной из стран Южной Европы. Процедура согласования затянулась, поэтому первая установка ПЕНА-25С6УМ была готова в ноябре 2014 года.

    Далее - процесс испытаний и доводки. Окончательно оборудование было готово и получило путевку в жизнь в декабре 2015 года. Это была уже установка с двумя проточными нагревателями, та, которая известна сейчас всем ПЕНА-25С6УМ с ППК-09. Параллельно с ПЕНА-25 велись работы по созданию облегченной версии, которая получила название ПЕНА-15.

    И вот в феврале 2016, после того, как убедились, что создали превосходную, отличную установку для напыления пенополиуретана, мы предъявили модель ПЕНА-25С6УМ с ППК-09 публике на выставке Полиуретанекс 2016.

    ПЕНА-25 среди экспонатов выставки Полиуретанэкс 2016 на стенде фирмы НСТ

    ПЕНА-25 по конструкции, компоновке и ТТХ, если не вдаваться в детали, вполне может потягаться с установками высокого давления. Если же её сравнивать с аппаратами низкого давления, она превосходит все прочие образцы.

    Создание ПЕНА-25 принесло нам и дополнительные дивиденды. Опыт и знания, накопленные при проектировании, сборке и отработке установки ПЕНА-25С6УМ с ППК-09 очень пригодился нам в 2015-2017 годах при создании установки высокого давления ПЕНА-ВД.

    Остались вопросы? Спросите нас:

    тел. 8 800 250-11-05 (звонок бесплатный для России), e-mail: nst@poliuretan.ru

    Инженеры НСТ профессионально и доступно разъяснят, как правильно обслуживать оборудование, какие выбрать компоненты, на какие моменты обратить внимание при напылении ППУ летом и зимой, какие особенности при нанесении на металл и пр.

    Мы поможем выбрать оптимальную для Вашей задачи установку пенополиуретана из 5 различных машин низкого и высокого давления. НСТ - опыт ППУ с 1997 года

    Copyright ® 2006-2024 НСТ
    Узнать стоимость
    Отправить сообщение
