Оборудование НСТ позволяет изготавливать из ППУ различные плиты, панели и сэндвич-конструкции, габариты которых укладываются в диапазон производительности станции и время старта используемого сырья. На сегодняшний день предлагаем 4 варианта заливочных машин.
Современные фасадные термопанели в основном представляют собой сэндвич-конструкции, объединяющие слой жесткого пенополиуретана и декоративное покрытие, что позволяет выполнить утепление и облицовку здания за одну операцию. Подобные изделия с клинкером обладают большим технологическим преимуществом: плитка запрессовывается непосредственно в ППУ в процессе химической реакции, образуя монолит без клеевых соединений, что гарантирует долговечность и высокую адгезию. Версии без клинкера, как правило, применяют в системах вентилируемых фасадов или в качестве конструкционных элементов, где не требуется имитация кирпичной кладки.
ППУ как утеплитель отличается минимальной теплопроводностью (0,022-0,026 Вт/м·К), благодаря чему панели и плиты из данного материала эффективнее пенополистирольных аналогов примерно на 30% при меньшей толщине. Вне зависимости от наличия облицовки, такие изделия служат более 50 лет, устойчивы к воздействию микроорганизмов, обладают низкой горючестью и позволяют вести круглогодичный монтаж.
| Наименование показателей |
Значение |
| Привод насосов | Электрический мотор-редуктор с прямым приводом на насос |
| Тип насосов | Шестеренный |
| Производительность, л/мин |
8 - 24 |
|
Объемное соотношение компонентов А:Б |
От 1:3 до 3:1 |
| Изменение производительности установки | Плавное |
| Изменение соотношения подачи компонентов | Плавное |
| Уровень создаваемого шума, дБ | Не более 60 |
| Напряжение, В | 380 |
| Мощность, кВт | Не более 6,7 |
| Габаритные размеры ДхШхВ, мм | 2100 х 1680 х 1060 |
| Масса установки без принадлежностей, кг | Не более 320 |
| Гарантия | 1 год |
| Наименование показателей |
Значение |
| Привод насосов | Электрический мотор-редуктор с прямым приводом на насос |
| Тип насосов | Шестеренный |
| Производительность, л/мин |
2 - 8 |
|
Объемное соотношение компонентов А:Б |
От 1:4 до 4:1 |
| Изменение производительности установки | Плавное |
| Изменение соотношения подачи компонентов | Плавное |
| Уровень создаваемого шума, дБ | Не более 60 |
| Напряжение, В | 220 |
| Мощность, кВт | Не более 5 |
| Габаритные размеры ДхШхВ, мм | 1100 х 950 х 1970 |
| Масса установки без принадлежностей, кг | Не более 214 |
| Гарантия | 1 год |
| Наименование показателей |
Значение |
|
| ПЕНА-30НШ20/20УМ | ПЕНА-30НШ30/30УМ | |
| Привод насосов | Электрический мотор-редуктор с прямым приводом на насос | |
| Тип насосов | Шестеренный | |
| Производительность, л/мин |
4 - 8 |
6-12 |
|
Объемное соотношение компонентов А:Б |
От 1:2 до 2:1 |
|
| Изменение производительности установки | Плавное | |
| Изменение соотношения подачи компонентов | Плавное | |
| Уровень создаваемого шума, дБ | Не более 60 | |
| Напряжение, В | 220 | |
| Мощность, кВт | Не более 1,1 | Не более 1,5 |
| Габаритные размеры ДхШхВ, мм | 800 х 600 х 1080 | 800 х 725 х 1080 |
| Масса установки без принадлежностей, кг | 122 | 142 |
| Гарантия | 1 год | |

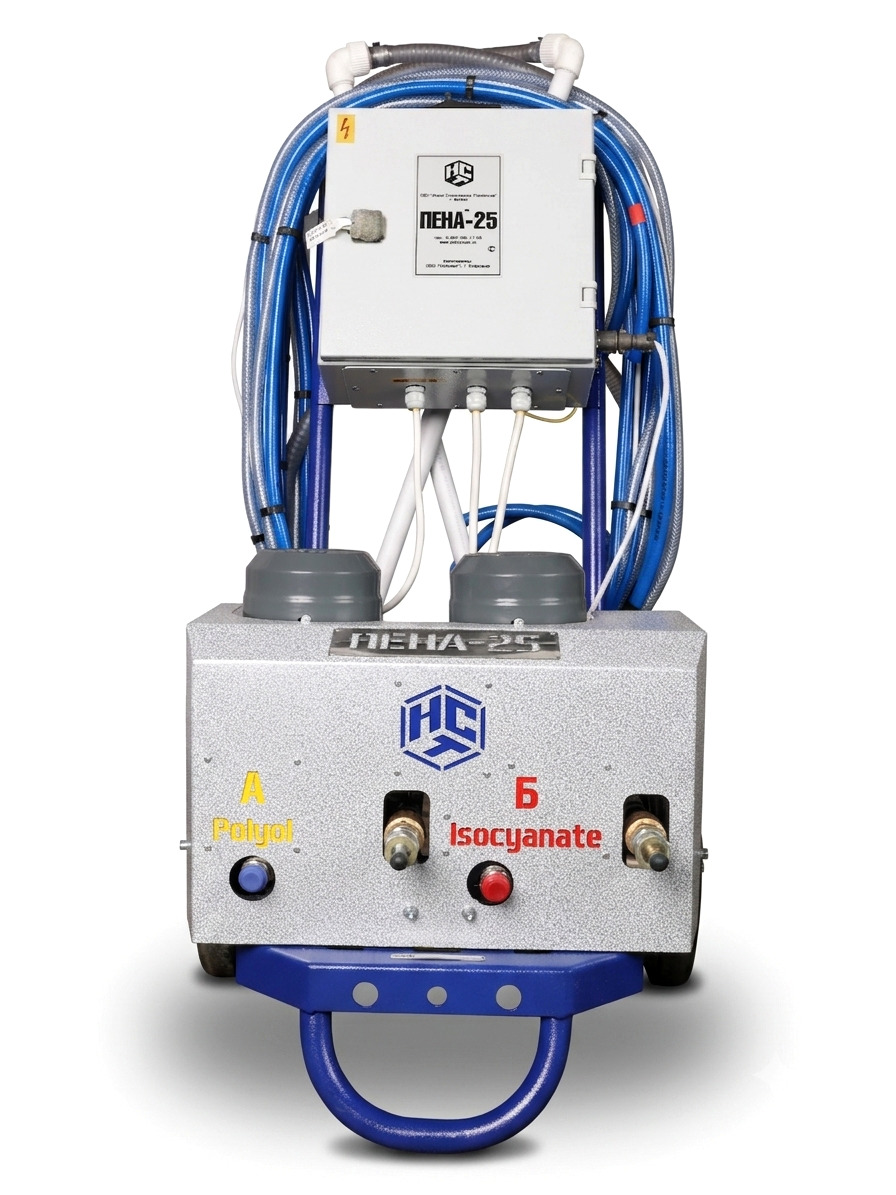

| Наименование показателей |
Значение (базовая комплектация) |
| Привод насосов | Электрический мотор-редуктор с прямым приводом на насос |
| Тип насосов | Шестеренный |
| Производительность, л/мин |
4 - 10 |
|
Объемное соотношение компонентов А:Б |
От 1:2,5 до 2,5:1 |
| Изменение производительности установки | Плавное |
| Изменение соотношения подачи компонентов | Плавное |
| Доп. опции |
Подогрев компонентов (модель ПЕНА-25С6УМ НР с ППК-09) Программируемый блок ПУ2Т для автоматического вкл./откл. двигателя через заданный промежуток времени (модель ПЕНА-25С6УМ/ПУ2Т НР) |
| Уровень создаваемого шума, дБ | Не более 60 |
| Напряжение, В | 220 |
| Мощность, кВт | Не более 1,1 |
| Габаритные размеры ДхШхВ, мм | 800 х 600 х 1080 |
| Масса установки без принадлежностей, кг | 93 |
| Гарантия | 1 год |
Изготовление ППУ плит технологически идентично изготовлению ППУ скорлуп. Плиты могут применяться для утепления полов, стен, чердаков в жилищном и промышленном строительстве.
 |
 |
| Теплоизоляционные плиты из пенополиуретана | |
После заливки в оснастку смешанной композиции компонентов А и Б закрывается крышка, пенополиуретан вспенивается и твердеет, занимая всё внутреннее пространство пресс-формы. Время выдержки составляет 15-25 минут.
 |
 |
 |
 |
| Форма для заливки теплоизоляционных плит из пенополиуретана | |
Теплоизоляционные плиты могут быть дополнительно облицованы различными материалами: армафолом, цементно-стружечными плитами (ЦСП), асбестоцементными листами (АСП), металлочерепицей, керамической плиткой и др. В процессе производства подложка укладывается на дно формы, благодаря чему плита из пенополиуретана представляет собой готовый к использованию конструкционный элемент.
Одним из востребованных видов такой продукции являются ППУ плиты, облицованные клинкерной плиткой (термоклинкер). Для их изготовления используется форма с выемками в основании, в которые укладывается плитка. В готовом изделии теплоизоляционный слой образует с плиткой целостную поверхность.
Плиты крепятся с помощью клеевых составов или дюбелей, что по способу монтажа наиболее близко к плитам из экструзионного пенополистирола.
 |
| ППУ-плита с клинкерной плиткой |
 |
| Заливка термоклинкерных панелей. Заливочная головка ЗГ-016 |
Многослойные сэндвич-панели широко применяются в строительстве благодаря своей конструкции, включающей облицовку и теплоизоляционный сердечник. Такие изделия обладают рядом значительных преимуществ:
 |
 |
| Производство холодильников с термоизоляцией ППУ на заливочном оборудовании серии ПЕНА (г. Нижний Новгород) | |
Предлагает Вашему вниманию технологию производства сэндвич-панелей, основанную на рассечении единого объема на несколько изолированных плоскостей.
 |
| ЗГ-016М с пультом управления на фоне опалубки для заливки сэндвич-конструкций (в данном случае используется для заполнения дверей) |
Чтобы узнать больше про технологию заливки плоских изделий в оснастке и подобрать оптимальный вариант оборудования для производства плит и сэндвич-панелей, запросите профессиональную консультацию у нашего технического специалиста:
тел. 8 800 250-11-05 звонок бесплатный для России
+7 965 250-11-26, здесь есть Telegram, Viber, WhatsApp, Imo.im
e-mail: nst@poliuretan.ru
Эффективность консультации будет выше, если предварительно получить каталог с ассортиментом машин для заливки ППУ, описанием их ТТХ и ценами.
