Технологии
  • Стартовое оборудование для СФБ

    Новый героторный растворонасос НСТ РНГ-80 предназначен для локального производства СФБ-изделий. Производительность - до 0,36 м3/час.

    Бюджетное предложение для тех, кто только осваивает технологию изготовления стеклофибробетона.

  • СНИМАЕМ НДС ПРИ ПОСТАВКАХ В ЕАЭС

    Для фирм-налогоплательщиков из Беларуси, Армении, Киргизии и Казахстана предусмотрен налоговый вычет на сумму российского НДС при условии своевременного подтверждения об уплате налога в своей стране.

    Цены на весь каталог оборудования НСТ уменьшаются на 20%!

  • Мобильные комплексы МК-СФБ НСТ

    Фирма НСТ проектирует и производит оборудование для СФБ с 1994 года. Мы постоянно совершенствуем конструкцию, качество и функционал наших машин, чтобы предложить покупателям лучшие аппараты для профессиональной работы.

    В России НСТ - это компания №1 по фибробетону. До половины всех производителей стеклофибробетона используют полный набор нашего оборудования: растворонасос и растворосмеситель. По нашим оценкам 60-70% всех заводов России применяют концентрические пистолеты пневмонабрызга фирмы НСТ.

    В 2017 году мы предложили новинку - Мобильный комплекс МК-СФБ НСТ17 на базе растворонасоса РНП СФБУМ8-120.

    Мобильная растворонасосная станция

    Профессионалы оценили ТТХ, возможности, удобство и выгоду использования этого аппарата. Как результат, - в 2018 и 2019 годах МК НСТ СФБ-17 стал хитом продаж.

    Следуя пословице "Куй железо, пока горячо", понимая, что мы сделали полезный и востребованный продукт, в 2019 году появилась новая модификация с повышенной производительностью, которая получила наименование МК-СФБ НСТ17х3.

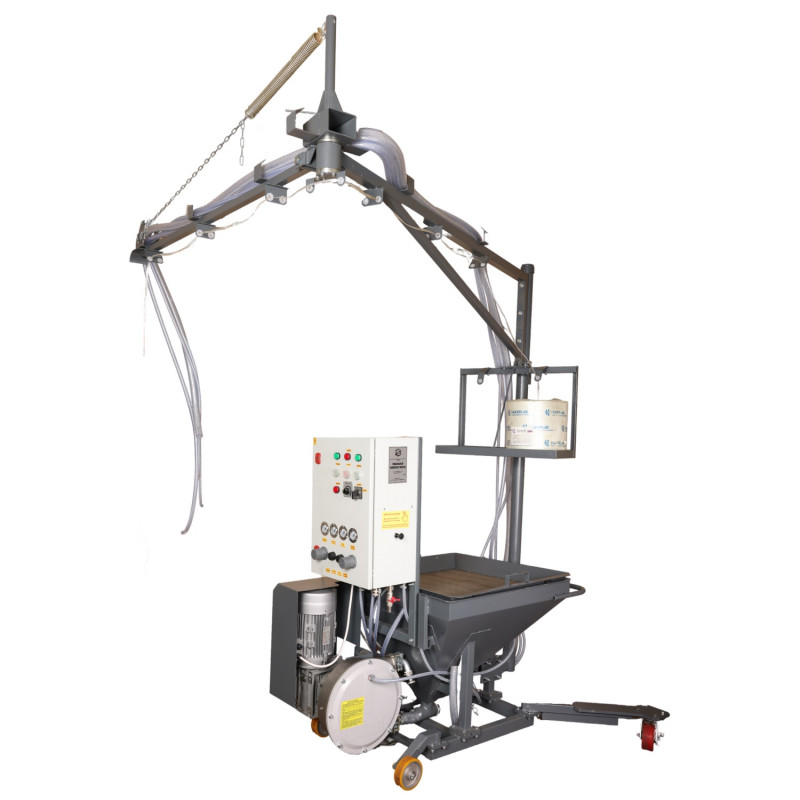

    Мобильный комплекс МК СФБ НСТ17х3

    Несколько примеров работы оборудования. Видео от наших клиентов, которые производят стеклофибробетон, используя Мобильные комплексы МК-СФБ НСТ17. Первое видео из Ташкента, второе - из Московской области, город Люберцы.

    Если смотреть внимательно, можно увидеть, что манипулятор смонтирован не на растворонасосе, а отдельно. Это было временное решение, т.к. наладка оборудования и обкатка технологии проходили в небольшом помещении. Потом переехали в большой цех и установили манипулятор штатно. Данное видео показывает, насколько наше оборудование универсальное и может быть приспособлено под конкретные условия производства.

    МК-СФБ НСТ17 на базе перистальтических насосов

    С 2016 года мы сделали ставку на перистальтические (шланговые) насосы, как наиболее удобные, простые в обслуживании, долговечные и надёжные. До этого мы предлагали установки на базе героторных насосов. К слову, в 2024 году исполнится 30 лет, когда мы впервые поставили оборудование СФБ.

    Главное преимущество перистальтического насоса в том, что он позволяет кроме классического пневмонабрызга, выполнить напыление или укладку раствора уже содержащего рубленное стекловолокно (производная от технологии премикса). Героторная пара не способна подать смесь, насыщенную фиброй. Есть и другие аспекты, о которых следует знать:

    Немаловажным фактором в пользу перистальтики является и то, что для оборудования СФБ фирма НСТ использует шланговые насосы собственного производства. С 2016 года мы прекратили закупки типовых винтовых насосов. Соответственно, все запчасти к нашим изделиям - нашего изготовления.

    Мы не зависим от сторонних поставщиков, следовательно наши клиенты всегда могут получить (в гарантийный период) или купить любые запасные части. Учитывая, что вся техника собственного производства, мы готовы при необходимости либо поставить необходимые узлы и комплектующие либо осуществить ремонт и техническое обслуживание.

    Конструкция мобильного комплекса МК-СФБ НСТ17

    Конструктивно мобильный комплекс состоит из следующих элементов (чтобы рассмотреть, увеличьте чертёж и фото):

    1. Бункер
    2. Растворонасос
    3. Пульт управления
    4. Вибросито
    5. Основание
    6. Манипулятор
    7. Колесные опоры поворотные
    8. Колесные опоры неповоротные

    Пистолет не входит в базовый комплект поставки (на схеме показан для наглядности) и приобретается отдельно. В настоящее время мы предлагаем распылитель РПН-5m.

    Фото узлов мобильного комплекса, о которых упомянуто выше.

    Бункер Растворонасоса РНП СФБУМ8-120 или станции МК-СФБ НСТ17Вибросито с пневматическим ПШВ ВС-19, установленное на бункер мобильного комплекса МК-СФБ НСТ17

    Перистальтический насос НП-32 используемый для станции МК-СФБ НСТ17Оборудование СФБ с перистальтическим насосом фирмы НСТ

    Пульт управления мобильного комплекса МК-СФБ НСТ17Регулировка воздуха и пр. при производстве СФБ осуществляется через пульт ПУВ-3

    Стойка манипулятора МК-СФБ НСТ17 с корзиной на две бобины волокнаСтрела 3 метра манипулятора МК-СФБ НСТ17 для подвеса пистолета РПН-5

    Вы уже просмотрели более 50% информации на данной странице сайта. Появились вопросы? Не нашли здесь то, что искали? Свяжитесь с нами удобным способом:

    тел. 8 800 250-11-05 звонок бесплатный для России

    +7 965 250-11-26, здесь есть Telegram, Viber, WhatsApp, Imo.im Мессенджеры

    e-mail: nst@poliuretan.ru

    Технические характеристики МК-СФБ НСТ17х3

    МК-СФБ НСТ17х3 предназначен для подачи цементно-песчаной смеси (ЦПС) подвижностью не менее 8 см (определяемой по ГОСТ 5802-86) при соотношении Цемент/Песок 1:1, с заданной производительностью в узел смешения с фиброй и обеспечения удобства последующего распыления раствора, насыщенного армирующим волокном.

    Основные параметры мобильной станции приведены в таблице.

    Наименование показателей МК-СФБ НСТ17х3

    Привод насоса

    Электрический, Мотор-редуктор

    Марка мотор-редуктора

    IRW 090 (или аналог)

    Электродвигатель

    1500 об/мин

    Насос

    Перистальтический НСТ НП32-180

    Параметры рабочего рукава насоса

    Рукав 32х52-1,5-1

    Производительность насоса (по воде*) минимальная/максимальная/предельная, [м3/час]

    0,36 / 0,72 / 1,0

    Изменение производительности насоса

    Плавное, преобразователем частоты

    Объем бункера по загрузке, не менее [л]

    120**

    Рабочее давление насоса, не более [МПа (кг/см2)] 0,4…0,7 (4…7)

    Напряжение питания [В]

    220

    Частота питающего тока [Гц]

    50

    Потребляемая мощность [кВт] 2,2

    Масса (без принадлежностей) [кг]

    не более 230

    Габаритные размеры в собранном состоянии без учета вылета стрелы манипулятора (ДхШхВ) [мм]

    1770х 1650 х 2550

    Максимальный вылет стрелы манипулятора [мм]

    3500

    Максимальная масса подвешенного на манипуляторе груза [кг]

    15

    Угол поворота стрелы манипулятора относительно вертикальной стойки [градусов]

    270

    Угол поворота конечного участка стрелы манипулятора от номинального положения влево/вправо [градусов]

    135/135

    Возможность вертикального перемещения подвешенного на манипуляторе груза от номинального положения вверх/вниз [мм]

    450/450

    Срок изготовления [рабочих дней]

    0 ... 7

    Дополнительные опции: Растворосмеситель НСТ СФБ-УМ55 или СФБ-УМ110; Распылитель НСТ СФБ РПН-5; Пистолет лицевого слоя ФНР-2; Кантователь КТ НСТ ППО-01

    по запросу заказчика

    Цена, руб. в т.ч. НДС

    Каталог-прайс высылается по запросу

    * производительность по ЦПС меньше на 20-25%.

    ** 240 кг готовой смеси

    *** компрессор в комплект поставки не входит и приобретается отдельно

    Производительность станции по малым архитектурным формам в кв.м.

    Чтобы получить производительность по готовой продукции (в квадратных метрах) необходимо заложить поправку "минус 25%", то есть пересчитать подачу на воде (см. выше данные таблицы) в подачу на растворе. Например, если в бункер аппарата залить воду, то за час можно перекачать 0,72м3. Но, если использовать цементно-песчаный раствор, то при тех же настройках пульта управления МК СФБ НСТ17, получится 0,54м3.

    Допустим, толщина изделий 10мм. Ошибочно предполагать, что за час можно сделать 54м2 малых архитектурнгых форм. Да, за час мобильный комплекс способен прокачать и подать в пистолет 540литров раствора (можно даже больше для модели НСТ17х3). Но, по факту мало у кого получается непрерывно напылять час или два или три. В процессе работы постоянные остановки.

    Чтобы работать непрерывно, помещение должно быть большим, а на участке должно быть достаточно персонала. Например, чтобы расположить 50м2 форм, требуется не менее 150м2, чтобы обеспечить свободный доступ вокруг каждой формы.

    Толщина изделий из СФБ, как правило, больше, чем 10мм. И, если это 20мм, то даже теоретически за 1 час можно получить не более 27м2 изделий. Но на практике будет меньше. Почему?

    Во-первых, наносить нужно несколько слоёв и каждый вручную прокатывать валиками. Если наносить на вертикальную поверхность, то за один проход укладывается слой 5-8мм, иначе материал под под своей тяждестью сползти. Если напылять на горизонтальную поверхность, то толщина одного слоя 8-12мм. Второй и последующие слоя наносятся, когда предыдущий слегка прихватился, а это 5-15 минут.

    Во-вторых, на прикатку уходит много времени, особенно, если изделия сложной геометрии и рисунка, если есть углы, стенки.

    В-третьих, следует понимать, что помимо нанесения на форму, есть и другие технологические операции:

    • распалубка форм (это не быстро, причем делать нужно аккуратно, чтобы не повредить изделие при выемке),
    • очистка форм (это очень важно, т.к. даже небольшие песчинки на поверхности формы могут привести к тому, что на лицевой поверхности будет брак
    • исправление повреждений (мелкие сколы и т.п.) у изделий, изъятых из форм,

    То есть на подготовительные операции, не связанные непосредственно с напылением СФБ времени уходит в разы больше. Поэтому, фактически, если толщина изделий 20мм и это сложные МАФы (не гладкие плоскости), то, чтобы сделать 54м2, потребуется примерно 6-8 часов работы четырех человек. Причем у персонала времени свободного покурить и поболтать не будет, хотя за эти 6-8 часов установка будет подавать раствор в пистолет не более 2-х часов.

    Поэтому, увеличение производительности готовой продукции следует увязывать, в первую очередь, с производственными площадями и рабочей силой.

    Возможна покупка мобильного комплекса без манипулятора и дополнительных колёсных опор. В таком случае изделие обозначается Растворонасос РНП СФБУМ8-120:

    Растворонасос РНП СФБУМ8-120 который модернизируется в станцию МК-СФБ НСТ17

    При создании нового оборудования для стеклофибробетона мы опираемся на следующее:

    1. Научные знания и практический опыт основателя фирмы НСТ Слагаева Владимира Ивановича, который с 1980 года трудился на одном из московских ЖБИ, где в том числе проводили НИОКР по СФБ для использования в народном хозяйстве.
    2. Опыт и знания, накопленные коллективом НСТ с 1994 года, когда мы впервые поставили оборудование СФБ собственной сборки.
    3. Мировые тенденции, для этого мы наблюдаем за тем, что предлагают английские, турецкие и китайские производители GFRC spray machine.

    ГК НСТ является лидером отрасли СФБ в России. Десятки наших машин работают в ближнем зарубежье. Каждое второе производство укомплектовано нашим оборудованием. Мы предлагаем три варианта поставки:

    • Минимальный. Мобильный комплекс плюс пистолет.
    • Базовый. То же, что Минимальный плюс миксер.
    • Расширенный. То же, что Базовый плюс кантователь.

    Некоторые полагают, чтобы производить стеклофибробетон достаточно купить б/у пистолет и героторный насос подешевле. Среди наших клиентов - крупные производители СФБ. Они на слуху. Есть известные фирмы, укомплектованные оборудованием POWER-SPRAYS. Но ничего не слышно о тех, кто с самого начала решил, что можно купить дёшево то, что создавалось годами.

    Покупая станции НСТ в минимальном, базовом или расширенном комплекте, наши клиенты получают:

    • самые лучшие и профессиональные установки, сделанные в России;
    • доступ к компетенции НСТ.

    Наши знания, опыт и поддержка для успешной работы тех, кто выбирает оборудование фирмы Новые Строительные Технологии
