  • Распылители для напыления пенополиуретана

    Чтобы осуществить напыление пенополиуретана, требуется, как минимум, три опции:

    • Насосно-дозирующая станция низкого или высокого давления. Фирма НСТ по состоянию на 2019 год предлагает четыре ППУ-агрегата НД и один ВД
    • Распылитель ППУ.
    • Компрессор.

    Для комплектации наших дозаторов ППУ высокого давления ПЕНА-ВД-18-УМК1-39 мы предлагаем на выбор Fusion AP либо китайскую реплику Probler P2.

    Все установки низкого давления, как наши "Пены", так и чужие, фирма НСТ комплектует распылителями собственного производства. На сегодняшний день это две модели:

    • ППУ-15, образца 2015 года.
    • ПРП-04, образца 2011 года.

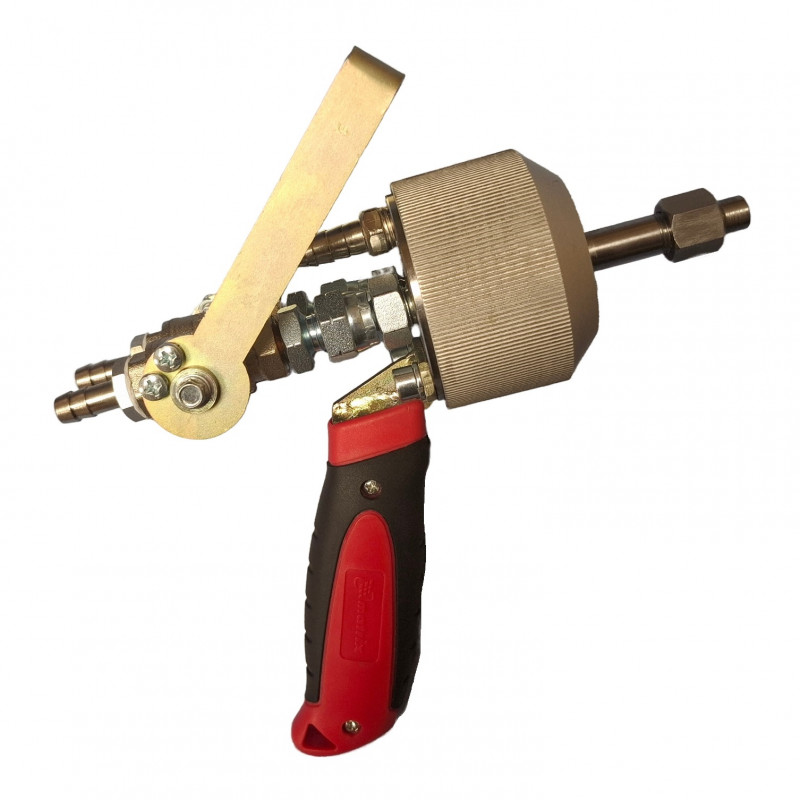

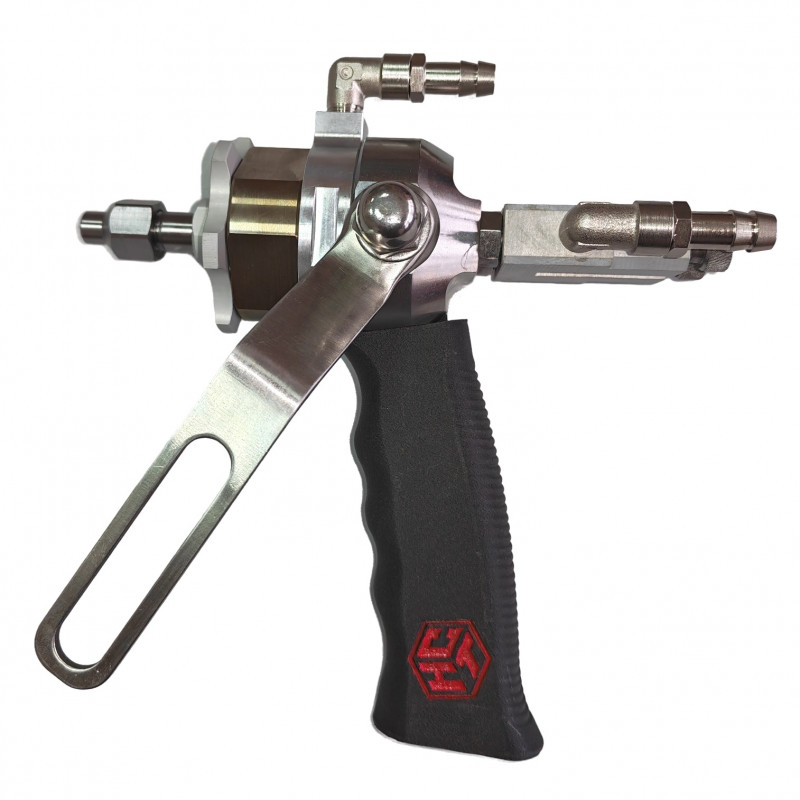

    Распылитель ППУ-15 Распылитель ПРП-04

    Комплект поставки пистолета ППУ модели ПРП-04, его конструкция и рекомендации, как подготовить к работе и подключить к профессиональной машине бизнес-класса ПЕНА-20С6УМ4, показаны в следующем видео обзоре:

    Бюджетной модификацией основного распылителя НСТ является модель ППУ-15, образца 2015 года. Комплект поставки не такой богатый, как у ПРП-04. И конструктивно он выполнен проще, чем профессиональный ПРП-04, в т.ч. с использованием недорогих комплектующих. Но два самых главных узла распылителя: камера смешивания и запирающиё её ствол, точно такие же, как у ПРП-04.

    Следующее видео наглядно демонстрирует, как выглядит этот распылитель и каким образом его подключить к установке ПЕНА-15

    Помимо прямого назначения, эти устройства могут быть использованы для заливки пенополиуретана в полости строительных конструкций. Как правило, для этого используется легкоплотный открытоячеистый материал. Подробный обзор про заполнение утеплителем стен здесь.

    Используя распылитель ПРП-04 достигается 20% экономия сырья. Экономия достигается за счет удачного расположения в смесительной камере форсунок, подающих компоненты, и форсунок, подающих воздух.

    Ещё один большой плюс конструкции распылителя в том, что штуцера с напорными шлангами присоединяются непосредственно к затвору пистолета с тыльной стороны. При этом с фронтальной стороны затвор совмещается с камерой смешивания.

    Расстояние, которое жидкости (естественно порознь по двум несовмещаемым каналам через шток затвора) преодолевают непосредственно в пистолете, составляет 12мм. Это очень мало и очень хорошо. Поэтому компоненты из шлангов практически сразу попадают в камеру смешивания.

    Помимо удобства в работе, высокого качества смешивания компонентов, подобная конструкция на порядок уменьшает вероятность засорения распылителя при работе. А также существенно упрощает его чистку, если всё-таки он забьётся. Напомним, чтобы пистолет быстро, легко и качественно прочистить, его предварительно смазывают изнутри. Как это сделать, рассказано и показано в двух обзорных видео на этой странице poliuretan.ru.

    Для пистолета ППУ модели ПРП-04 управление 2-х ходовым затвором осуществляется посредством рукоятки с левой стороны. При положении рукоятки "Вперед" - каналы для подачи в камеру смешения компонентов "А" и "Б" - закрыты. Если же перевести рукоятку в положение "Назад", то затвор поворачивается, и каналы подачи компонентов в камеру смешения открываются.

    Рекомендуем в комплекте с распылителем использовать устройство подогрева воздуха, которое не только улучшает качество получаемого материала, но также позволяет резко снизить риск засорения пистолета.

    Остерегайтесь подделок распылителя ПРП от недобросовестных имитаторов нашей продукции!

    Характеристики распылителя ППУ модели ПРП-04

    Наименование показателей Значение
    Рабочее давление компонентов МПа, (кг\см2)
    0,5-0,8 (5-8)
    Рабочие жидкости
    компонент «А»
    полиэфиры
    компонент «Б»
    изоцианаты
    Рабочее давление воздуха, подаваемого в камеру смешения пистолета-распылителя МПа (кг/см2)
    0,5-0,7 (5-7)
    Объемный расход воздуха, подаваемого в камеру смешения пистолета-распылителя при рабочем давлении, л/мин.
    200-500
    Рабочее давление компонентов, подаваемых в камеру смешения пистолета-распылителя МПа (кг/см2)
    0,6-0,8 (6-8)
    Суммарный объемный расход компонентов, подаваемых в камеру смешения пистолета-распылителя, л/мин.
    0,47-5,07
    Габаритные размеры, [мм]
    178 х 96 х 213
    Масса, [кг]
    1,33

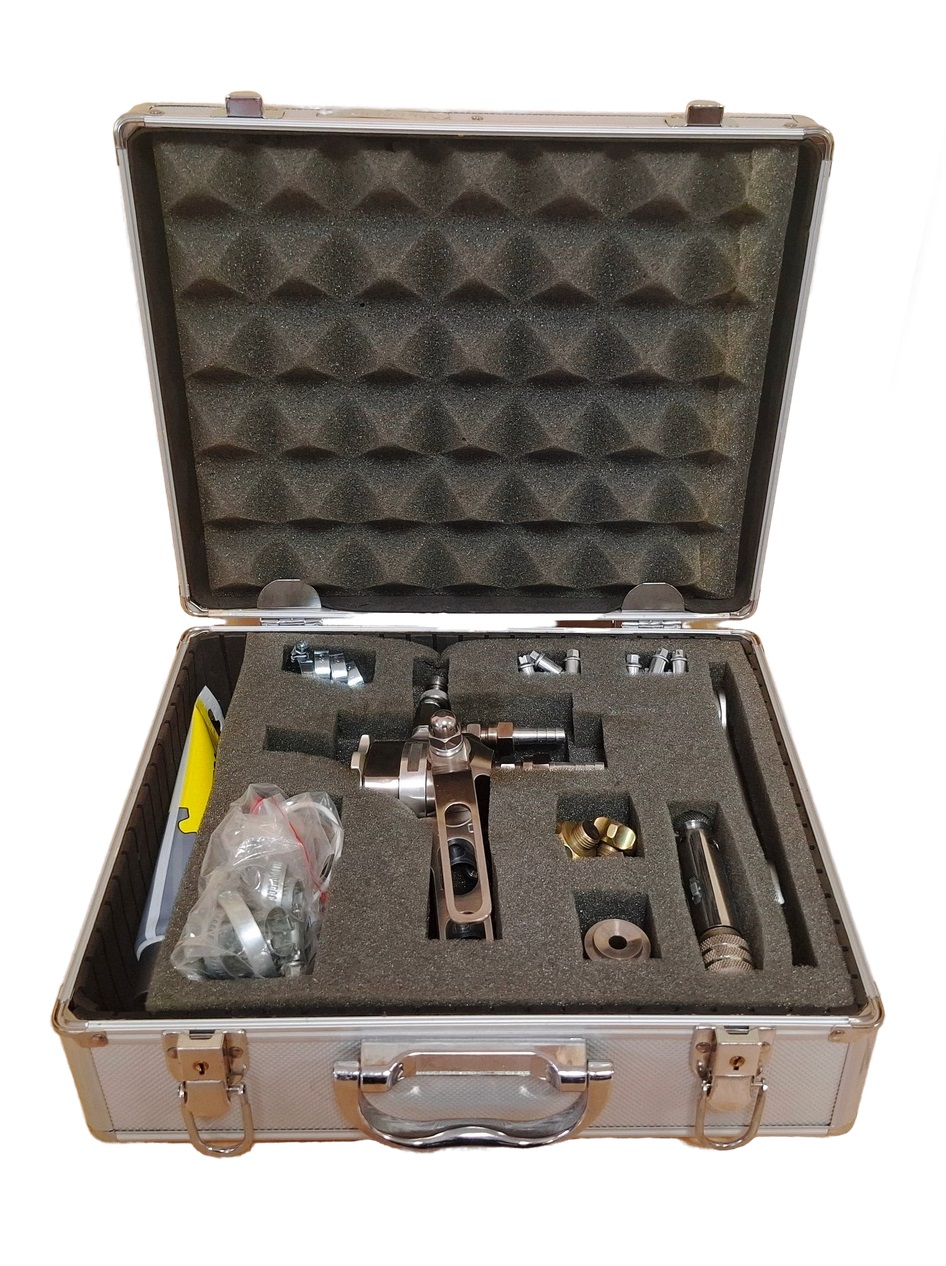

    Комплект поставки пистолета ППУ ПРП-04

    Обозначение Наименование
    Кол-во
    1
    ПРП.04-00.00.00-А Пистолет-распылитель пневматический (в комплекте с соплом O 4мм)
    2
    ПРП.02-00.00.09-02 Сопло O 6мм
    1
    3
    ПРП.04-00.00.15 Трубка
    1
    4
    ПРП.02-00.00.22 Сопло специальное (щелевое)
    1
    5
    ПРП.03-02.00.00 Заглушка
    2
    Кольца ГОСТ18829-73
    6
    005-008-19
    1
    7
    008-010-14-2-2
    1
    8
    014-018-25-2-6
    5
    9
    025-031-36-2-2
    1
    10
    036-039-19-2-2
    1
    11
    Кольцо фторопластовое
    1
    12
    Смазка Литол-24
    1 туба
    13
    Сверло D7,5
    1
    14
    Держатель для сверла
    1
    15
    Хомут 3/4"
    6
    16
    Хомут 1"
    2
    17
    Ключ 17х19
    1
    18
    ПРП.04-00.00.00 ПС Паспорт
    1 экз.

    Порядок работы с распылителем для совместной аппликации компонентов ППУ

    Подробно о том, как работать с пистолетом ППУ низкого давления, рассказано в техническом паспорте и показано на обучающих видео. Здесь опишем коротко.

    До начала работ:

    Для предотвращения засорения и упрощения чистки пистолета, рекомендуется перед применением смазать все внутренние каналы распылителя, смесительную камеру и все резьбовые соединения.

    Смазка образует защитную пленку. Даже если пистолет забьётся и ППУ окажется внутри распылителя, то его можно будет легко почистить, т.к. масляная пленка предотвратит прилипание непосредственно на металл изделия.

    Чтобы свести риск засорения смесителя к минимуму и иметь возможность быстро и надёжно прочистить его в любой момент, рекомендуем систему промывки П20В. Обращаем внимание, что данное устройство может быть штатно установлено на установку ПЕНА-20: обзор и видео применения тут.

    При пуске:

    1. Подсоединить воздушный шланг к пистолету.
    2. Подсоединить шланги с компонентами (закрепить штуцера), предварительно снять затычки.
    3. Включить компрессор и открыть вентиль подачи воздуха на распылитель. Убедиться, что поток воздуха имеет достаточное давление и расход.
    4. Посредством рычажной системы открыть затвор (для модели ППУ-15 по очереди открыть оба крана).
    5. Включить двигатель установки тумблером, расположенным на пучке шлангов, идущих к пистолету-распылителю. При этом компоненты А и Б поступают в смесительную камеру.
    6. Провести напыление.

    Эволюция пистолетов ППУ фирмы НСТ

    Распылитель ППУ Распылитель ППУ Распылитель ППУ Распылитель ППУ
    РП (2001 год) ПРП-02 (2005 год) ПРП-03 (2009 год) ПРП-04 (2011 год)

    До 2001 года мы комплектовали установки ПЕНА-98 распылителями, разработанными ВНИИСС для установок ПЕНА-9М.

    На следующих фото показан пистолет ППУ модели РП во время работ по теплоизоляции кровли школы в городе Выкса Нижегородской области.

    Инструкция по работе с распылителем ПРП

    При остановке:

    1. Выключить двигатель тумблером, находящимся на пучке шлангов.
    2. Перевести затвор пистолета в положение "Закрыто". Для модели ППУ-15 закрыть по очереди оба шаровых крана подачи компонентов. Первым закрыть кран по линии Б (изоционта).
    3. Осуществить продувку воздухом камеры смешивания не менее 3-5 минут.
    4. Выключить компрессор.
    5. Открутить накидную гайку, прижимающую ствол. Осмотреть визуально камеру смешивания на предмет остатков ППУ.
