  • НСТ / Каталог / Стеклофибробетон / Растворосмеситель СФБ-УМ55

    Растворосмесители для производства стеклофибробетона

    Фирма НСТ с 2017 года серийно производит высокоскоростные смесители СФБ-УМ55 и СФБ-УМ110, которые автоматизируют производство и гарантируют качество изделий из стеклофибробетона по технологиям пневмонабрызга и премиксинга.

    Вертикальный миксер НСТ характеризуется высоким усилием сдвига (технология High Shear Mixer), что позволяет быстро и качественно получать смеси с низким водоцементным отношением.

    Конструкция рабочего органа в совокупности с большими оборотами мешалки обеспечивает передачу энергии от лопастей, распространяя её по окружности и вверх, осуществляет турбулентное, интенсивное перемешивание и превосходное смачивание сухой фракции даже при минимальном количестве воды.

    Благодаря отзывам и пожеланиям потребителей, а также стремлению не отставать и не уступать флагману отрасли (Power-Sprays Limited) Растворосмеситель НСТ СФБ-УМ[55][110] за последние годы модернизировался и улучшался:

    • март 2018 года;
    • июнь 2020 года;
    • апрель 2022 года.

    Миксер образца апрель 2022 года мало похож на самый первый растворосмеситель, изготовленный в 2017 году. Новая конструкция, новые решения, новые комплектующие.

    Открытая архитектура оборудования гарантирует быстрый и лёгкий доступ ко всем элементам. Возможна локальная модернизация миксеров предыдущих лет: установить новый вал с новым рабочим диском «три лепестка», лопасти которого гумированы полиуретаном.

    На фото показан растворосмеситель образца «апрель 2022 года»:

    Растворосмеситель СФБ-УМ55 образца апрель 2022Растворосмеситель СФБ-УМ55 образца апрель 2022

    Растворосмеситель СФБ-УМ55 образца апрель 2022

    Растворосмеситель СФБ-УМ55 образца апрель 2022Растворосмеситель СФБ-УМ55 образца апрель 2022

    В комплекте с миксером поставляется технологический бочонок особой конфигурации, рассчитанный на классический замес: мешок 50кг цемента + мешок 50кг песка.

    До апреля 2022 года ёмкость снабжалась специальной ручной платформой на колёсах. В этой тележке имелось посадочное гнездо под бак. Ёмкость на тележке была устойчива, надёжно зафиксирована и её удобно было транспортировать от миксера к бункеру растворонасоса или мобильного комплекса.

    С апреля 2022 года выпускается новая модификация - без ручной платформы, т.к. теперь сама ёмкость снабжена тремя колёсами и ёё можно катать по полу.

    Конструкция и применение миксера НСТ для СФБ

    Пульт Растворосмесителя поставляется на отдельной стойке и не имеет жёсткой связи с растворосмесительным агрегатом. Это сделано для того, чтобы исключить передачу вибрации на электрические и электронные компоненты пульта управления.

    Стойка с пультом располагается на расстоянии 30-60см от растворосмесителя, они не соприкасаются. Откатить пульт на расстояние больше 60см и оборвать электрические кабели, подводимые к пульту, - не получится, т.к. стойка «пристёгивается» к растворосмесителю цепью.

    Управление оборотами двигателя осуществляется частотным регулятором. На панель пульта выведен потенциометр, вращая который можно увеличивать или уменьшать обороты мешалки от 740 до 1480 оборотов в минуту. Запуск миксера рекомендуется осуществлять с минимальных оборотов и затем отрегулировать до нужного значения.

    Раствор для технологии «спрей» требует интенсивное, быстрое, «агрессивное» перемешивание. Такое достигается только на высоких оборотах двигателя.

    Для премиксинга в приготовленную смесь добавляется стеклянная фибра до 1,2% (по массе цемента и песка). В таком случае перемешивание осуществляется уже на низких оборотах двигателя, чтобы не ломать волокна.

    Миксер позволяет приготовить раствор для лицевого слоя СФБ изделий с имитацией поверхности под песчаник, травертин, ракушенчник и др. виды натуральных камней. В таком случае используется соответствующий наполнитель с фракцией до 5мм. Оптимальные обороты ротора с лопастями подбираются опытным путём.

    Двигатель с мешалкой поднимается и опускается посредством пневмоцилиндра (для работы нужен сжатый воздух). Все движущиеся части растворосмесителя надежно защищены от от попадания песка, цемента и цементного раствора.

    Приоритетом при работе с Растворосмесителем РМ СФБ УМ[55][110] является безопасность обслуживающего персонала. Предусмотрена система защиты:

    • Магнитный датчик пневмоцилиндра. Отслеживает положение штока пневмоцилиндра подъёма и опускания перемешивающего органа и блокирует запуск двигателя миксера, если тот находится не в нижнем положении.
    • Концевой выключатель наличия бака. Отслеживает наличие бака для приготовления раствора. Нажимной шток концевого выключателя упирается во фланец загрузочной ёмкости и не позволя-ет запускать миксер без установленной ёмкости.
    • Датчик открытой двери пульта управления. Позволяет предотвратить работу миксера с открытой дверью пульта управления.

    Чтобы узнать больше о конструкции миксера, о том, как им управлять, каким образом приготовить цементно-песчаную смесь, посмотрите видеообзор про миксер образца июнь 2020 года.

    На этом видео показано приготовление «жидкого» раствора с в/ц 0,42. Здесь достаточно много воды и миксер работает без нагрузки. Такой раствор готовят, когда напыляют на горизонтальные формы или лицевой слой. Далее будет ещё одно видео, там мы усложним задачу: приготовим смесь с в/ц 0,38, то есть с минимальным содержанием воды.

    В настоящее время в продаже 2 модификации растворосмесителей: СФБ-УМ55 и СФБ-УМ110. Отличие в мощности двигателя: 5,5 и 11кВт соответственно. Модель с мотором на 11кВт предпочтительна для приготовления премикс-смесей, т.к. чтобы равномерно распределить фибру в растворе нужен миксер с высоким усилием сдвига и большим запасом мощности.

    Технические характеристики растворосмесителей:

    Показатель НСТ СФБ-УМ55 НСТ СФБ-УМ110
    Геометрический объем емкости, л 84
    Рабочий объем емкости по загрузке, л 72 (50кг цемента и 50кг песка)
    Скорость вращения, об\мин

    740 - 1480 (с возможностью регулировки)

    Номинальная мощность электродвигателя, кВт 5,5 11
    Напряжение питающей среды, В 380
    Время перемешивания после полной загрузки, мин от 1 до 4
    Габаритные размеры растворосмесителя в рабочем положении, мм: ДхШхВ 1125х1065х1070 (при опущенном положении миксера); 1125х1065х1805 (при поднятом положении миксера)
    Масса, кг

    220

    240

    Оборудование безопасно при эксплуатации: включение возможно только когда ёмкость закрыта крышкой. Крышкой же является фланец, закреплённый в нижней части кронштейна электродвигателя. Поэтому лопасти будут вращаться, если двигатель в нижнем положении и его фланец опирается на горловину ёмкости по всему периметру. При работе миксера ёмкость неподвижна, т.к. она надёжно зажимается крышкой-фланцем.

    Если бак поставить под двигателем не по центру, то миксер не включится. Впрочем, поставить «не по центру» сложно, т.к. имеется специальный сферический упор и всё, что требуется - закатить емкость на тележке внутрь этого цилиндрического сегмента. Соответственно, если использовать ёмкость другой конфигурации (диаметр горловины и высота), то отцентровать емкость под двигателем не получится и миксер не включится.

    Почему для СФБ нужен специальный Миксер

    По классической рецептуре для стеклофибробетона цемент и песок смешиваются в пропорции 1 к 1. При этом песок должен быть с модулем крупности не более 1мм. Казалось бы, затворить и перемешать такую смесь можно даже вручную или обычной циклической бетономешалкой принудительного действия. Но это не так, рассмотрим подробно.

    Причина 1. Для СФБ нужен раствор идеального качества и особой консистенции

    Смесь должна быть гарантированно однородной по составу во всём объёме. Если готовим 72л смеси (50кг цемента + 50кг песка), то каждый литр должен быть одинаково перемешан: 1-й, 15-й, 47-й, 72-й. Если за смену требуется сделать 20 замесов, то все они должны быть одинаковыми. В противном случае структура бетонной матрицы в одном изделии в разных частях может отличаться.

    Изделия из СФБ тонкостенные и, если даже в одном небольшом фрагменте структура бетона сформируется из раствора, где цемент и песок плохо перемешаны, то это будет слабым участком всего изделия, именно здесь возможно разрушение. Отремонтировать, конечно, можно: заделать, отшпаклевать, затереть - заметно не  будет, но... Целостная конструкция из композитного материала будет нарушена и говорить о долговечности, прочности, надёжности всего изделия уже не приходится.

    Поэтому, чтобы не рисковать, чтобы быть уверенным в качестве тонкостенных изделий из СФБ, важно приготовить идеальный раствор. Именно такой делает смеситель СФБ-УМ55 или СФБ-УМ110.

    Причина 2. Для СФБ расход воды минимальный

    Прочность изделий из СФБ тем выше, чем ниже водоцементное отношение. Оно для СФБ находится в диапазоне от 0,38 до 0,42.

    Вода в смеси нужна для реакции гидратации цемента. Например, для портландцемента требуется 25% воды от его массы. Но на практике такую смесь не используют, она не подвижная, даже если ввести в неё пластификаторы.

    Как правило, показатель водоцементного отношения для различных бетонных работ находится в диапазоне от 0,4 до 0,75. Если в/ц меньше 0,4, то раствор очень неподвижный, а, если больше 0,75, то будет иметь место расслоение цемента и песка.

    Чтобы получить прочный бетон, который эксплуатируется в сложных условиях, который должен выдерживать нагрузки, то водоцементное соотношение должно быть 0,4...0,44. Например, из такого бетона делают тротуарную плитку. Если требуется текучесть раствора, например, чтобы залить фундаментную плиту, то в/ц от 0,7 до 0,75. Для бетонных монолитных стен в/ц выдерживают от 0,46 до 0,5.

    Для приготовления раствора СФБ в/ц от 0,38 до 0,42, то есть это «сложная» смесь, «тяжёлая» в приготовлении. Нужен профессиональный миксер, который гарантирует гомогенное и равномерное перемешивание вяжущего и наполнителя в небольшом количестве воды так, чтобы буквально «взбить» состав и получить тиксотропную пастообразную субстанцию. Такая смесь отлично подходит для напыления с волокном специальным чоппер-пистолетом СФБ РПН-5 или РПН-6.

    Чтобы увидеть, как миксер НСТ справляется с такой задачей, смотрите видео. Специально без монтажа, чтобы отследить хронометраж: мешок цемента, мешок песка и 19л воды.

    Для непрерывной работы двух и более постов по напылению СФБ, рекомендуем купить вторую ёмкость. Она же позволит готовить одновременно смеси двух разных цветов, например, для лицевого и основного слоя.

    Смотрите видео, как миксер НСТ готовит смесь с красителем: мешок цемента, мешок песка, 2,5кг сухого пигмента и 20,5л воды. В/Ц такого состава 0,39.

    Получился густой, тиксотропный но отлично перемешанный раствор. Такую смесь используют, когда нужно напылять СФБ на формы с высокими вертикальными поверхностями.

    Миксер НСТ СФБ-УМ[55][110] гарантирует, что каждый день каждый замес будет такой же, как и остальные, вчера или завтра, если не нарушать дозировку. Но это не сложно, если использовать каждый раз мешок цемента и мешок песка, которые не требуют взвешивания. Единственный ингредиент, который требует дозировки - вода. Используйте постоянно одну и ту же мерную ёмкость для воды и её расход всегда будет константной.

    Для максимального упрощения транспортировки ёмкости с раствором (масса примерно 130кг) рекомендуем воспользоваться кантователем КТ НСТ ППО-01.

    Этот агрегат позволяет одному человеку легко и быстро доставить наполненный бак даже на большой расстояние, а потом без усилий поднять емкость и наклонить её над бункером станции, чтобы перелить туда раствор.

    Многие, кто планирует купить растворосмеситель НСТ СФБ УМ55 спрашивают: что выходит из строя, какие запасные части потребуются?

    Расходными элементами для данного вида оборудования являются лопасти мешалки. Они изготовлены из износостойкой стали, тем не менее, в зависимости от частоты использования миксера и присутствия наполнителя, кроме песка (если готовить смесь для лицевого слоя с имитацией под различные камни), лопасти требуют замены. Чтобы продлить их ресурс, с апреля 2022 года осуществляется гумирование (обрезинование) лопастей.  Замена осуществляется самостоятельно, норматив - 10 минут.

    Свяжитесь с офисом фирмы НСТ, чтобы уточнить цену за новый диск с лопастями и получить дополнительную консультацию по оборудованию и технологии СФБ:

    тел. 8 800 250-11-05 звонок бесплатный для России

    +7 965 250-11-26, здесь есть Telegram, Viber, WhatsApp, Imo.im Мессенджеры

    e-mail: nst@poliuretan.ru

    Миксер НСТ равномерно рассеивает и перемешивает цемент и песок по всему объёму технологической ёмкости, обеспечивает полное смачивание каждой частички вяжущего и наполнителя. Это гарантирует наилучшие свойства смеси.

    Растворосмеситель для стеклофибробетона

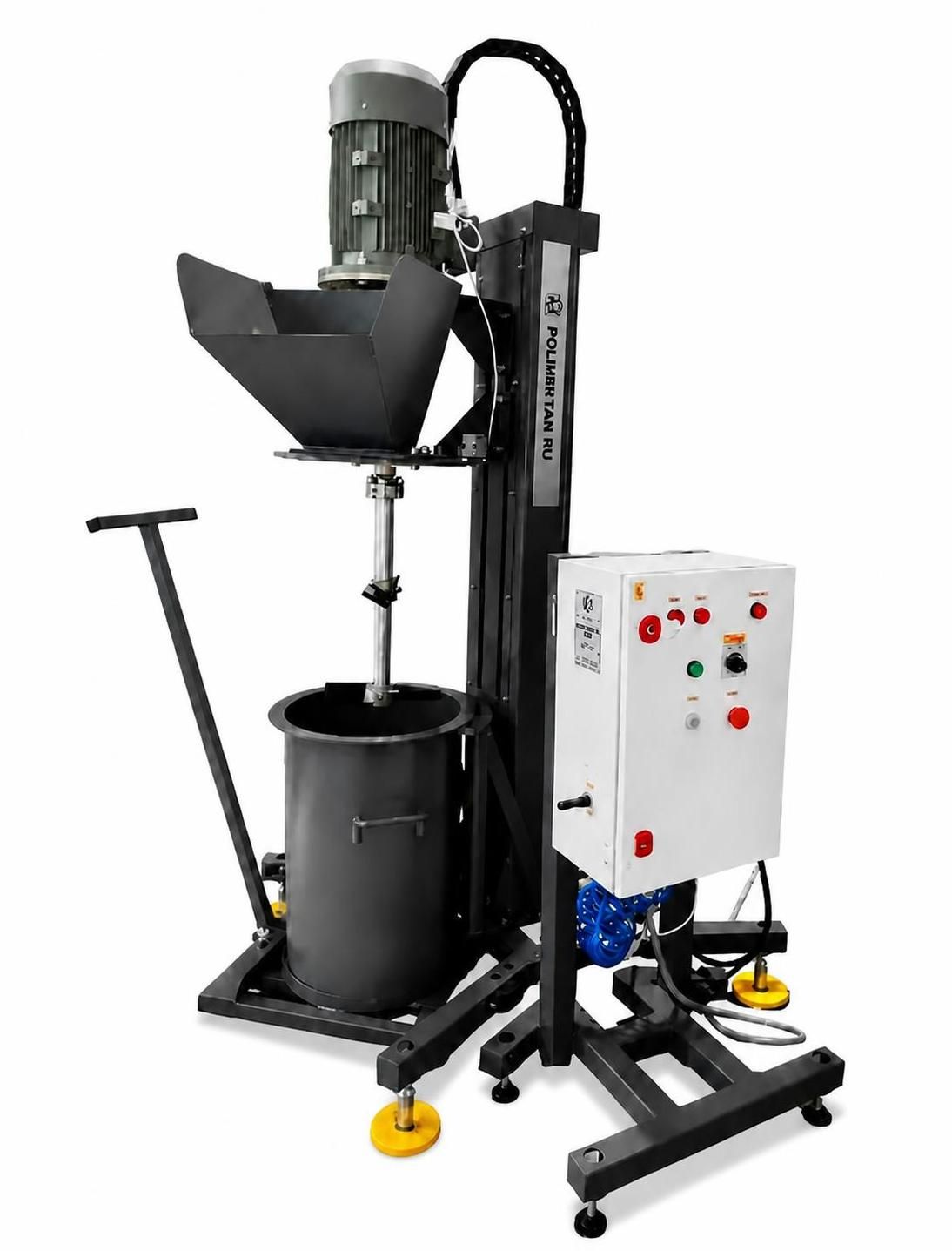

    На фото показан миксер образца 2017 года. С января 2020 в серии новая модификация: увеличен угол атаки лопастей мешалки, увеличен объём технологической ёмкости без изменения её высоты и диаметра горловины.

    Растворомешалка НСТ СФБ-УМ11 незаменима для премикса, т.к. позволяет равномерно распределить фибру, не ломая её, по всему объему смеси.

    В фирме НСТ всегда можно приобрести полный набор необходимого оборудования для участка по изготовлению малых архитектурных форм, панелей, декора и лепнины из стеклофибробетона.
