    Перистальтические насосы (шланговые)

    Компания НСТ проектирует и изготавливает перистальтические насосы с 2016 года. Первая модификация насоса НП-25 была разработана для собственных нужд, чтобы оснастить станции для стеклофибробетона, которые выпускает фирма НСТ.

    До этого такие станции собирались на базе героторной пары. Создание собственного насоса позволило улучшить характеристики аппаратов, благодаря преимуществам перистальтических насосов

    С 2017 года такие насосы поступили в продажу, как самостоятельное изделие. В 2018 году появились модели НП-10, НП-16 и НП-32. Их покупают для подачи и дозирования не только жидкостей, но и достаточно вязких составов, в том числе абразивных и агрессивных, а также продуктов кристаллизации.

    За прошедшие годы перистальтические насосы НСТ модернизировались и улучшались. В настоящее  время (февраль 2022 года) предлагаем 7 модификаций:

    1. НП 10-006 060л Т 1,1кВт
    2. НП 10-011 110л Т 1,1кВт
    3. НП 16-020 200л Т 1,1кВт
    4. НП 16-031 310л Т 2,2кВт
    5. НП 25-072 720л МЮ 2.2кВт
    6. НП 25-098 980л МЮ 2,2кВт
    7. НП 32-180 1800л МЮ 2,2кВт

    Заготовки перистальтических насосов на складе завода НСТ

    Сделано в России!

    Согласно ГОСТ ISO 17769-1-2014 "Насосы жидкостные и установки" (Приложение В, пункт В.1.35), правильно обозначать такой агрегат термином шланговый насос (flexible tube pump). Тем не менее, в России чаще используется термин перистальтический насос.

    Производство перистальтических насосов серии НП

    Шланговые насосы производства "НСТ" удобны и просты в обслуживании. Перекачиваемый продукт не контактирует с корпусом насоса. В конструкции агрегата нет никаких дополнительных уплотнений и деталей, соприкасающихся с перекачиваемой средой, кроме специального шланга (рабочего рукава).

    Замена рукава не требует особенных технических знаний и навыков. Операция занимает от 20 до 40 минут, в зависимости от опыта мастера и удобства доступа к насосу.

    Перистальтические насосы Перистальтический насос производство Россия
    Промышленные насосы серии НП (российское производство)

    Информативное видео сборки и разборки насоса, в т.ч. замены рабочего рукава доступно на странице сайта www.poliuretan.ru про устройство и принцип работы шлангового насоса НСТ.

    Наиболее ходовые модели насосных агрегатов включены в складскую программу и могут быть отгружены в течение 2-3 рабочих дней после оплаты.

    Срок изготовления насоса может быть увеличен, если требуется доработка базовой модели:

    • развернуть насос (стандартное положение - патрубками вверх);
    • установить датчик разрыва шланга;
    • укомплектовать пультом управления;
    • установить взрывозащищённый двигатель;
    • укомплектовать штуцерами или фланцами из нержавеющей стали или капролона;
    • установить блок точной дозировки;
    • укомплектовать гасителем пульсаций;
    • установить датчик времени;
    • укомплектовать дистанционным пультом управления;
    • и пр.

    В зависимости от объёма дополнительных работ, срок изготовления шлангового насоса может составить от 5 до 15 рабочих дней.

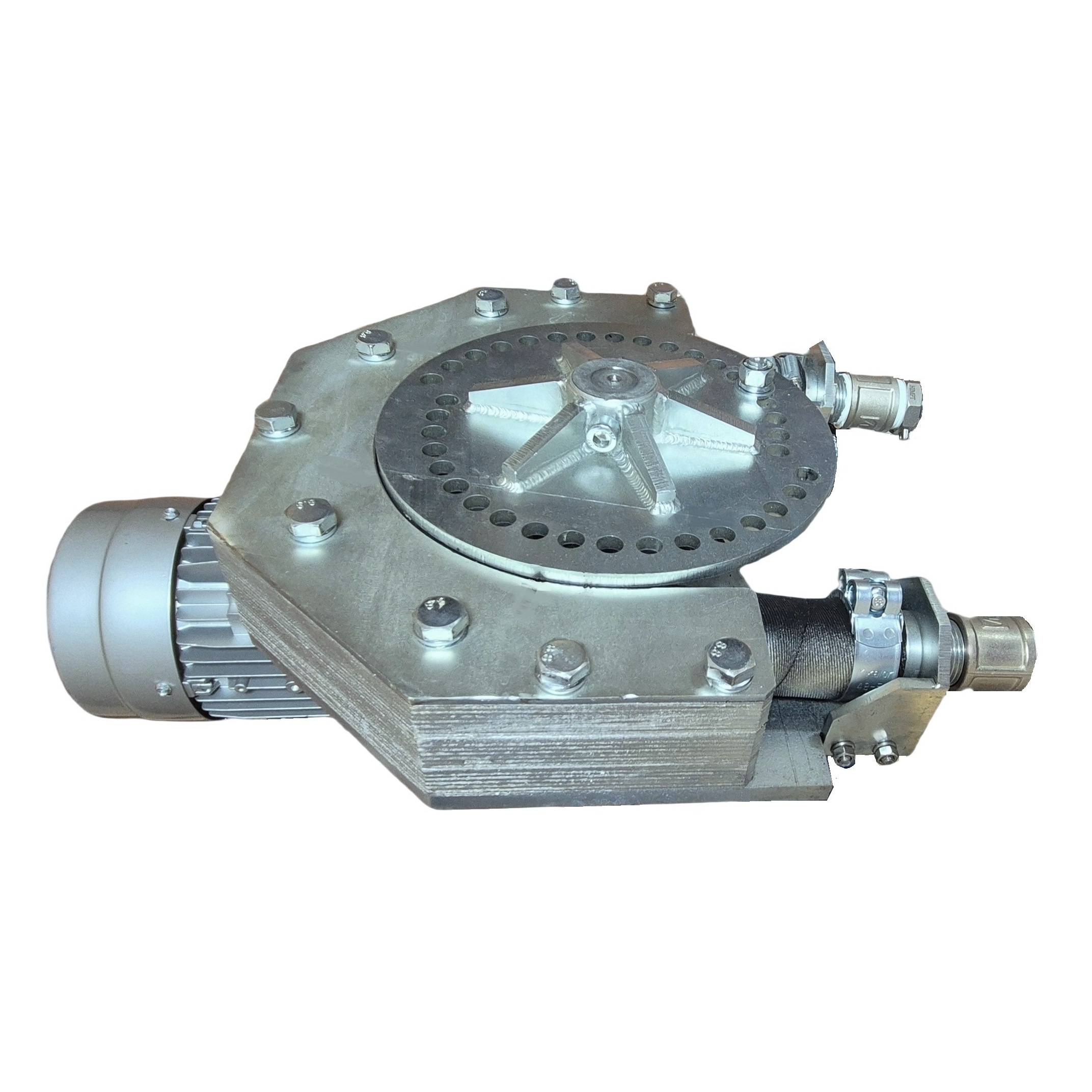

    На следующем фото показана эволюция перистальтического насоса НСТ НП 25. Можно видеть, что в 2016 году было три рабочих ролика, в 2019 их стало два. Но в 2021 году было решено вернуться к трём роликами, при этом изменилась и конструкция корпуса насоса.

    Шланговый перистальтический насос Перистальтический насос производство Россия
    2016 год 2019 год 2021 год

    Допускается включение перистальтического насоса «на сухом ходу» (без перекачиваемого компонента). Возможна подача продукта в прямом и обратном направлении (реверс) при давлении до 15 кгс/см2.

    Работающий двигатель и ролики, прокатывающиеся по резиновому шлангу, создают относительно низкий уровень шума при эксплуатации насоса.

    Шланговые насосы предпочтительны для работы с чувствительными продуктами,  склонными к нарушению структуры, когда необходимо свести к минимуму сдвиги и/или толчки. Воздействие на состав минимально. Рекомендуются для подачи газожидкостных смесей.

    Смотреть ПРАЙС-ЛИСТ и получить каталог с ценами на е-мэйл

    Требуется помощь?

    Скачайте опросный лист и отправьте его нашим специалистам на nst@poliuretan.ru. Мы поможем подобрать оптимальную модель насоса. Или свяжитесь с нами сейчас:

    +8 800 250-11-05, бесплатный звонок по России

    +7 965 250-11-26, здесь есть Telegram, Viber, WhatsApp Мессенджеры

    Видео по работе перистальтического насоса

    Исполнение всех шланговых насосов НСТ - стационарное, на основании, с редуктором и двигателем, который может работать от сети 220В и 380В. Если требуется взрывозащищённый двигатель, то напряжение питания только 380В. Если с насосом приобретается пульт управления, то следует однозначно выбрать напряжение питания для пульта - 220В или 380В.

    По умолчанию на входной патрубок насоса устанавливается прямой штуцер «ёлочка», а на выход - штуцер «ёлочка» под 120град. Штуцера изготавливают из  стали с антикоррозийным покрытием (Zn6ХР).

    Под заказ изготавливаются штуцера или фланцы любой конфигурации из капролона либо из стали марки 40Х13 или марки 12Х18Н10Т.

    Технические характеристики перистальтических насосов НП-10 и НП-16

    Конструкция всех моделей насосов с шлангом Ду 10мм и Ду16мм идентична (в маркировке присутствует индекс "Т"). В таблице приведены основные характеристики и показаны отличия.

    Параметр насоса НП 10-006 НП 10-011 НП 16-020 НП 16-031
    Внутренний (рабочий) диаметр шланга 10мм 10мм 16мм 16мм
    Передаточное число мотор-редуктора 80 об./мин 40 об./мин 40 об./мин 25 об./мин
    Номинальное число оборотов ротора насоса 18 об./мин 35 об./мин 35 об./мин 56 об./мин
    Мощность электродвигателя 1,1 кВт 1,1 кВт 1,1 кВт 2,2 кВт
    Номинальная производительность насоса (на воде) 0,06 м3/час 0,11 м3/час 0,2 м3/час 0,31 м3/час
    Производительность (на воде) при подключении к насосу пульта управления 30 ... 90 л/час 55 ... 165 л/час 100 ... 300 л/час 155 ... 465 л/час
    Рабочее давление насоса, не более 1,2 МПа 1,2 МПа 1,2 МПа 1,2 МПа

    Габаритные размеры всех четырёх моделей насосов НП-10/16 одинаковые и составляют (Д х Ш х В) 390х385х580мм. Масса любого насоса (с основанием и мотор-редуктором) в пределах 60±5кг

    Технические характеристики перистальтических насосов НП-25 и НП-32

    Конструкция насосов с шлангом Ду 25мм и Ду32мм идентична (в маркировке присутствует индекс "МЮ"). В таблице приведены основные характеристики и показаны отличия.

    Параметр насоса НП 25-072 НП 25-098 НП 32-180
    Внутренний (рабочий) диаметр шланга 25 мм 25 мм

    32 мм

    Передаточное число мотор-редуктора 40 об./мин 25 об./мин 25 об./мин
    Номинальное число оборотов ротора насоса 35 об./мин 56 об./мин 56 об./мин
    Мощность электродвигателя 2,2 кВт 2,2 кВт 2,2 кВт
    Номинальная производительность насоса (на воде) 0,72 м3/час 0,98 м3/час 1,8 м3/час
    Производительность (на воде) при подключении к насосу пульта управления 360 ... 1080 л/час 490 ... 1470 л/час 900 ... 2700 л/час
    Рабочее давление насоса, не более 1,2 МПа 1,2 МПа 1,0 МПа

    Габаритные размеры всех трёх моделей насосов НП-25/32 одинаковые и составляют (Д х Ш х В) 400х550х700мм. Масса любого насоса (с основанием и мотор-редуктором) в пределах 85±5кг

    Отличия конструкции шланговых насосов НСТ НП 10/16 и Нп 25/32

    В корпусе насосов НП10 и НП16 (в маркировке индекс "Т") в нижней части располагается ванна для смазки. Объём ванны, примерно 1/4 объема корпуса. Залить смазку в ванну возможно, если входной и выходной патрубок направлены вверх. При боковом расположении патрубков ванна смещается в бок и не может быть использована. В таком случае смазку следует проводить обильно вручную кистью.

    Корпус насосов НП25 и НП32 (в наименовании присутствует индекс "МЮ") закрывается герметичной крышкой. После чего через специальный штуцер внутрь подаётся смазка. При желании можно заполнить весь объем корпуса и обеспечить "комфортное" существование рабочего рукава. Но в таком случае невозможно будет установить в насос датчик разрыва шланга. Если такой датчик необходим, то смазку осуществлять вручную кистью, c необходимой периодичностью.

    По умолчанию пульт управления насосом поставляется отдельно. Длина кабеля для подключения 5м. Пульт крепится на стене или какой-нибудь стойке поблизости. По согласованию с заказчиком пульт может быть укомплектован специальным силовым кабелем в бронированной оболочке, длиной до 30м, чтобы расположить пульт за пределами помещения, где работает насос.

    Для моделей НП-25 и НП-32 пульт управления можно установить на основание вместе с насосом.

    Регулировка производительности перистальтического насоса

    В базовой комплектации производительность насосного агрегата не регулируется и соответсвует номинальному значению (в таблицах указана для воды).

    Чтобы изменить номинальную подачу, требуется подключить к насосу пульт управления.

    Пульт управления оснащён частотным преобразователем для плавного изменения оборотов двигателя в диапазоне «минус 50% и плюс 50% от номинала». При этом, соответственно понижаются либо повышаются обороты ротора насоса.

    При увеличении оборотов ротора, ускоряется износ рабочего рукава, т.к. увеличивается количество сжатий шланга роликами (башмаками) насоса. Поэтому подбирая насос, следует исходить из номинальной производительности при минимальных оборотах.

    Пример.

    Требуется насос для подачи водного раствора с производительностью 1470л/час. Что из ассортимента НСТ выбрать?

    Два варианта:

    • НП 25-098 980л МЮ 2,2кВт плюс пульт управления ПН УМ 2,2кВт
    • НП 32-180 1800л МЮ 2,2кВт плюс пульт управления ПН УМ 2,2кВт

    Число оборотов ротора у обоих насосов при номинальной подаче - одинаковое и составляет 56 об./мин., при этом:

    • Номинальная подача НП 25-098 980л МЮ 2,2кВт составляет 980л/час на воде;
    • Номинальная подача НП 32-180 1800л МЮ 2,2кВт составляет 1800л/час на воде;

    Использование пульта управления позволит обеспечить заданную подачу 1470л/час у обоих насосов, но при этом количество оборотов в минуту ротора:

    • 84  для НП 25-098 980л МЮ 2,2кВт
    • 28 для НП 32-180 1800л МЮ 2,2кВт

    В данном случае рационально выбрать насос НП 32-180. Несмотря на то, что стенки его шланга тоньше на 4мм, но количество оборотов ротора в три раза меньше. Соответственно срок службы рабочего шланга будет больше примерно в три раза. Конечно, при условии, что герметичный корпус насоса заполнен жидкой силиконовой смазкой.

    Выбор шланга для перистальтического насоса

    В промышленные шланговые насосы в зависимости от состава перекачиваемого продукта устанавливается резинотканевый рукав обмоточной конструкции, обладающий достаточно высокой стойкостью к химическому и механическому воздействию.

    Шланги различаются по материалу, из которого сделана внутренняя часть рукава, то есть та, через которую прокачивается рабочий продукт. Мы предлагаем 6 типов шлангов, характеристики которых показаны в таблице.

    Группы рукавов в зависимости от перекачиваемого продукта

    Группа/подгруппа

    Перекачиваемая среда

    Тип полимера внутренней части рукава

    1

    Вода, слабые растворы кислот и щелочей с концентрацией до 35% при температуре от -50°С до +80°С (в т.ч. с абразивом).

    СКИ + СКД

    Пищевые продукты, кроме продуктов на масляной жировой основе при температуре от -35°С до +100°С

    НК

    2

    Нефтепродукты при температуре от -30°С до +100°С

    БНКС + наирит

    Пищевые продукты на масляной жировой основе при температуре от -30°С до +100°С

    БНКС пищевой

    3

    Концентрированные кислоты при температуре до 50°С. Азотная кислота при температуре до 25°С. Эпоксидная смола при температуре до 100°С

    СКЭПТ

    По умолчанию все насосы комплектуются шлангом Тип 1. По желанию заказчика укомплектуем насос рабочим рукавом нужного типа.

    Срок службы рукава зависит в основном от трёх факторов:

    1. Степень сжатия рукава роликами (насколько сильно стенки рукава сжимаются, когда ролик прокатывается по нему);
    2. Количество оборотов ротора в минуту (как часто ролики прокатываются по рукаву);
    3. Качество смазки шланга:
    • В герметичном корпусе насосов в маркировке которых присутствует индекс "МЮ" рукав полностью погружён в смазку, вне зависимости от положения патрубков изделия.
    • Треть корпуса насосов с индексом "Т" занимает ванная, куда заливается смазка. Но использовать её можно лишь для компоновки "патрубки вверх"
    • Для насосов с индексом "Т", при левом или правом положении патрубков либо для насосов с индексом "МЮ", если установлен датчик разрыва шланга, необходимо смазывать рукав  вручную каждые 20 часов эксплуатации.

    Рабочий рукав со временем изнашивается и требует замены. Норма расхода шлангов:

    • Для насосов НП-10 и НП-16 составляет 0,96м
    • Для насосов НП-25 и НП-32 с индексом «Т» составляет 0,86м
    • Для насосов НП-25 и НП-32 с индексом «МЮ» составляет 0,90м

    Для правильного подбора материала рабочего шланга насоса и материала штуцеров при заказе насоса обязательно согласование вида, концентрации и температуры перекачиваемого продукта.

    Сферы применения перистальтических насосов

    Конструкция шлангового насоса не допускает смешивания перекачиваемого продукта с посторонними веществами и при этом сохраняет части насоса от воздействия химически агрессивных сред. Благодаря такому свойству, шланговые насосы широко используются в различных отраслях промышленности.

    • Строительство. Передвижение всевозможных строительных смесей: пенобетон, стеклофибробетон, цементные и известковые растворы. Организация гидроизоляционных покрытий, наливных полов, окраска поверхностей и пр.
    • Нефтяная промышленность. Перекачивание высоковязких нефтепродуктов и шламов. Дозация различных химически активных реагентов. Очистка проливов нефти.
    • Керамика. Заполнение форм керамической массой, фильтрование под давлением.
    • Химия. Перекачивание и дозация полимеров, кислот, спиртов, растворителей.
    • Пищевая промышленность. Перекачивание продуктов высокой вязкости (пюре, соусы, патоки, глазури, плодово-ягодные начинки, производство мороженого и пр.). Маслянистые вещества. Продукты с повешенным содержанием сахара и быстро карамелизующиеся. Пивоваренная продукция.
    • Лакокрасочная промышленность. Краски на водной основе, акриловые краски, грунтовки, лаки, чернила.
    • Целлюлозно-бумажные предприятия. Подача бумажной массы, перекачка наполнителей, клея, дозирование реагентов и других веществ, участвующих в технологическом процессе.
    • Сельское хозяйство. Производство минеральных удобрений. Организация систем водоснабжения. Биогазовые установки. Перекачивание жидкостей с механическими примесями (соломой, кормами и пр.), фекальных сточных вод, навоза.
    • Сахарные заводы. Производство жидкого сахара.
    • Металлургия (коагулянты, очистные сооружения).
    • Бальнеология. Перекачка целебных грязей.
    • Очистка прибрежной зоны и откачка ила.

    Поставляем шланговые насосы в страны ЕАЭС (Казахстан, Беларусь, Армения, Кыргызстан). Декларация о соответствии требованиям технических регламентов Таможенного союза (ТР ТС 004/2011, ТР ТС 010/2011 и ТР ТС 020/2011). Регистрационный номер декларации: ЕАЭС N RU Д-RU.МН06.В.05044/20

    Декларация ЕАЭС
    Декларация о соответствии ЕАЭС на насосы серии НП

    Цена перистальтических насосов российского производства выгодно отличается от импортных аналогов. Быстрые сроки поставки!
