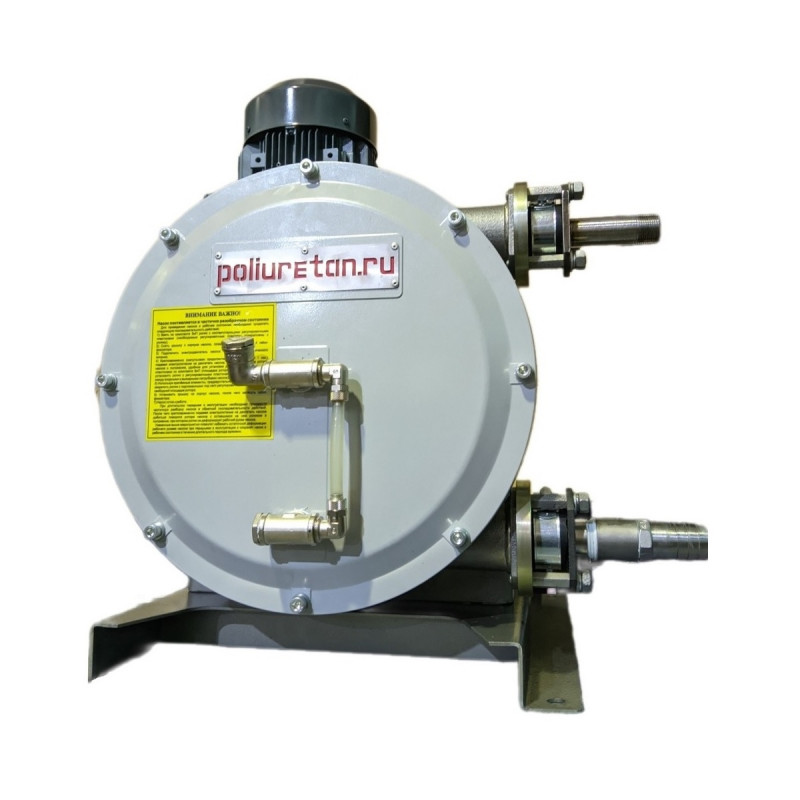

    Насос перистальтический НСТ НП 25 тип МЮ

    Насосы перистальтические торговой марки НСТ с рабочим шлангом Ду25мм выпускаются с 2016 года. В настоящее время можно купить перистальтический насос НП-25 образца 2021 года (с индексом МЮ в наименовании). Три модификации с различной номинальной производительностью:

    • НП 25-033 330л МЮ 1.1кВт;
    • НП 25-072 660л МЮ 1.1кВт;
    • НП 25-098 1110л МЮ 2,2кВт.

    Насосы отличаются передаточным отношением используемого понижающего редуктора и мощностью электродвигателя.

    По состоянию на 2024 год в каталоге представлены 10 моделей перистальтических насосов.

    Базовый комплект поставки включает в себя только перистальтический насос без пульта управления, без гасителя пульсаций, без блока точной дозировки и без датчиков. То есть по умолчанию в насосе нет датчика разрыва шланга, предельного давления и счётчика моторесурса. На входной патрубок установлен штуцер «ёлочка», а на выходной - прямой штуцер резьбовой G1. Всё из стали с антикоррозийным покрытием (Zn6ХР). Двигатель обычный, невзрывозащищённый.

    Срок изготовления насоса в базовой комплектации составляет от 5 до 7 рабочих дней.

    Чтобы регулировать (изменять) подачу, следует укомплектовать насос пультом управления. Преобразователь частоты в пульте управления изменяет частоту электрического тока в меньшую и большую стороны от номинальной частоты 50Гц переменного тока. При этом уменьшаются или увеличиваются обороты двигателя, соответственно - ротор насоса делает меньше оборотов за минуту или больше, вследствие чего насос качает меньше или больше, а именно:

    • НП 25-033 от 160 л/час до 500 л/час;
    • НП 25-072 от 330 л/час до 990 л/час;
    • НП 25-098 от 560 л/час до 1670 л/час.

    Базовая комплектация насоса может быть изменена. По техническому заданию заказчика изготавливается насос с расширенным функционалом, адаптированный под определённую задачу на производстве покупателя.

    В качестве примера далее приводится описание насоса НП 25-098 980л МЮ 2,2кВт (модификация прошлого года) с входным и выходным патрубками "Г"-образной формы с фланцами под быстроразъемное зажимное соединение Кламп (CLAMP). Вся арматура, все соединения, контактирующие с перекачиваемым продуктом выполнены из нержавеющей стали. Этот насос показан на видео при проведении приёмо-сдаточных испытаний.

    В насос также установлен датчик разрыва шланга, который подключен к пульту упраления. Подробное описание этого насоса НП-25 с номинальной подачей 980л приведены ниже.

    При расширенной комплектации или, если требуется не один насос, а партия, то срок изготовления увеличивается и составляет, примерно, 10 ... 15 рабочих дней. Например, чтобы изготовить три насоса НП 25-098 как на видео, потребовалось 14 рабочих дней.

    Комплект насоса НП 25-098 980л МЮ 2,2кВт Тип 1 с пультом управления 380В

    Насос перистальтический НСТ НП 25-098 980л МЮ 2,2кВт Тип 1, предназначен для перекачивания жидкостей с вязкостью до 4000 сантипуаз и плотностью до 2500 кг/м3 при номинальных параметрах насоса. Допускается наличие твердых абразивных частиц размером не более 10% от величины внутреннего диаметра шланга Насоса (до 15% для одиночных частиц). Концентрация твердых частиц в перекачиваемой среде ограничивается требованиями перекачиваемой смеси по вязкости и плотности

    Три насоса НП 25-098 980л МЮ, вид со стороны крышки

    Техническая документация Изготовителя (Поставщика): «Насос перистальтический моделей НП-25, НП-32 и их модификации ПАСПОРТ (Руководство по эксплуатации) НП-00.00.00 ПС».

    Номинальная производительность на воде (при частоте 50Гц переменного тока) составляет 980 л/час при 56 оборотах ротора за 1 минуту. При перекачивании составов более вязких, густых и плотных, чем вода, в т.ч. содержащих абразивные частицы, номинальная производительность меньше, чем при использовании воды.

    Например, при перекачивании цементно-песчаного раствора подача насоса уменьшается на 20-25 процентов.

    В насосе три рабочих ролика, что позволяет практически полностью нивелировать пульсацию при перекачивании.

    Мощность двигателя 2,2кВт. Двигатель общепромышленный, невзрывозащищённый. При подключении пульта управления на 380В кабель от пульта в монтажной коробке двигателя насоса подключается по схеме «Звезда».

    В насос установлен резинотканевый рабочий рукав 25х53-1,5 Тип 1: абразивостойкий, предназначенный для воды, слабых растворов кислот и щелочей концентрацией до 35%. Длина 0,9м. Внутренний диаметр 25мм. Внешний диаметр 53мм. Максимальное давление 1,5МПа. Внутренняя часть рукава, контактирующая с перекачиваемой жидкостью, выполнена из полимера «СКИ+СКД».

    С насосом поставляется набор регулировочных прокладок различной толщины.

    Входной и выходной патрубки шлангового насоса НП-25 направлены вверх. Конструкцией предусмотрено герметичное уплотнение крышки насоса в месте примыкания к фланцу корпуса при помощи уплотнительного кольца. При ориентации корпуса насоса в пространстве патрубками «ВВЕРХ» внутрь корпуса заливается 1,5л смазывающе-охлаждающей жидкость. В таком случае смазка осуществляется автоматически, т.к. каждый ролик в нижней точке своего движения оказывается полностью погружённым в смазку.

    Если патрубки направлены «ВЛЕВО» или «ВПРАВО», то смазку осуществлять вручную, кистью, обильно, согласно регламента профилактических работ в зависимости от условий эксплуатации.

    На период хранения и перевозки два из трех роликов насоса демонтированы. Перед началом работы необходимо установить их и регулировочные пластины из набора ЗиП, согласно технической документации и видеоинструкции, доступной на странице про устройство шлангового насоса НСТ.

    В насос установлен бесконтактный датчик разрыва шланга Б/к-02, который подключен к пульту управления. В случае попадания рабочей жидкости в корпус насоса (если поврежден рабочий рукав),  пульт управления получает от датчика сигнал аварии и выключает двигатель.

    Вместо базовых патрубков и штуцеров НП-25 098 980л МЮ 2,2кВт Тип 1 укомплектован патрубками и фланцами из стали марки 12Х18Н10Т. На вход и выход насоса установлены «Г-образные» патрубки (тоже из нержавеющей стали), причем горизонтальная трубка выходного патрубка располагается не менее, чем на 200мм выше, чем горизонтальная трубка входного патрубка.

    Фланец из нержавеющей стали насоса НСТ НП25-098 980л МЮ 2,2кВтУплотнение установлено на фланец из стали марки 12Х18Н10Т перистальтического насоса

    Патрубок "Г"-образный из стали 12Х18Н10Т с фланцевым соединением для подключения к перистальтическому насосуБыстроразъемное зажимное соединение Кламп (CLAMP) из стали марки 12Х18Н10Т для насоса НСТ НП25-098

    Для удобства подключения к заводским трубопроводам используется быстроразъемное зажимное соединение Кламп (CLAMP) из стали марки 12Х18Н10Т, чтобы вращать входной и выходной патрубки на 360 градусов.

    Чтобы узнать актуальную цену на перистальтический насос НП25 098 в такой же комплектации, как на видео и в описании на данной странице, закажите прайс-лист на свой е-мэйл. Для этого необходимо заполнить небольшую форму по ссылке

    Пульт управления для изменения подачи насосов НП 25

    Производительность каждого из насосов можно регулировать, если укомплектовать пультом управления с преобразователем частоты. На видео показан насос перистальтический НП 25-098 980л МЮ 2,2кВт Тип 1 с пультом управления ПН УМ 2,2кВт 380В.

    Пульт управления ПН УМ 2,2кВт 380В представляет собой металлический корпус, на котором смонтированы электрические установочные элементы. Пульт предназначен для подключения шлангового насоса с двигателем, мощностью 2,2 кВт, то есть к такому пульту можно также подключить и насос НП-32 180, у которого двигатель тоже 2,2кВт.

    Насосы НП 25 с пультами управления 2,2кВт 380В изготовлены на заводе НСТ

    В данном случае пульт устанавливается на то же основание, что и насос, то есть эти два изделия поставляются, как единый агрегат.

    Также возможна поставка пульта отдельно, в таком случае он крепится на стену или на иную стойку и подключается к монтажной коробке электродвигателя насоса посредством кабеля.

    По умолчанию в комплекте с пультом, поставляемым отдельно, провод 5м. Используется кабель ВБШвнг(А) 4х2,5 по ГОСТ 31996-2012. Это силовой провод с медными жилами, бронированный, с защитным шлангом из ПВХ пластиката пониженной горючести

    Для перистальтического насоса НП 25 098 при номинальной частоте электричского тока 50 Гц производительность (на воде) составляет 980л/час при 56 оборотах ротора насоса.

    Если повернуть ручку потенциометра на панели пульта управления «до упора против часовой стрелки», преобразователь частоты уменьшит частоту электрического тока до 25Гц и производительности насоса снизится до 490л/час (в 2 раза меньше номинала), так как обороты ротора насоса уменьшаются также в 2 раза: до 28 в минуту.

    Положение ручки потенциометра на панели пульта управления «до упора по часовой стрелке» соответствует частоте 75Гц и производительности насоса 1400л/час. Ротор насоса при этом делает 84 оборота в минуту, то есть вращается в 1,5 раза быстрее, чем при номинальной частоте. Но подача насоса увеличивается не в 1,5 раза, а чуть меньше. Почему? Потому, что при увеличении оборотов более 75/мин, производительность увеличивается нелинейно. Это особенность шланговых насосов.

    Режим работы «на максимуме» (84 оборота/мин) не является оптимальным, применительно к насосу с номинальной подачей 980л/мин. Такой режим работы допускается краткосрочно, т.к. при больших обо-ротах ротора ускоряется износ рабочего рукава.

    Если требуется подача 1400л/час, то рациональным будет использовать насос НП-32 180 1800л МЮ  2,2кВт у которого понизить подачу до 1400л/час, что соответствует 44 оборотам ротора. Иными словами, износ рукава у НП 32, с подачей 1400л/час будет в 1,9 раз медленнее, чем у насоса НП 25. Говоря проще, для насоса НП 25-098, работающего на максимуме 1400л/час, шланги нужно будет менять в 2 раза чаще, чем у насоса НП 32-180, перекачивающего на минимуме те же 1400л/час.

    Подбор модели перистальтического насоса НП 25

    Необходима дополнительная информация по перистальтическим насосам?

    • Согласовать производительность, направление патрубков?
    • Узнать, каким образом заливать смазку в корпус насоса?
    • Добавить блок точной дозировки?
    • Доукомплектовать датчиком разрыва шланга?
    • Сделать нестандартные патрубки и фланцы из нержавеющей стали?
    • Установить двигатель во взрывозащищённом исполнении?
    • Подобрать рабочий рукав для перекачиваемого продукта?
    • Определить ресурс службы рабочего рукава?
    • Заказать запасные рукава?
    • Подключить гаситель пульсаций?
    • Спросить про техническое обслуживание и регламентные работы?
    • Уточнить цену, в т.ч. при экспорте с таможенным оформлением?
    • и др.

    Чтобы получить ответы на эти и другие вопросы, обратитесь в технико-экономический отдел завода НСТ:

    е-мэйл nst@poliuretan.ru

    +8 800 250-11-05, бесплатный звонок по России

    +7 965 250-11-26, здесь Telegram, Viber, WhatsApp Мессенджеры

    ООО «ТехСовет» производит перистальтические насосы с 2016 года. Изначально были разработаны для собственных нужд, чтобы комплектовать растворонасосы подачи цементно-песчанной смеси для мобильных комплексов производства стеклофибробетона.

    С 2017 года перистальтические насосы включены в каталог завода НСТ, как отдельная товарная группа.

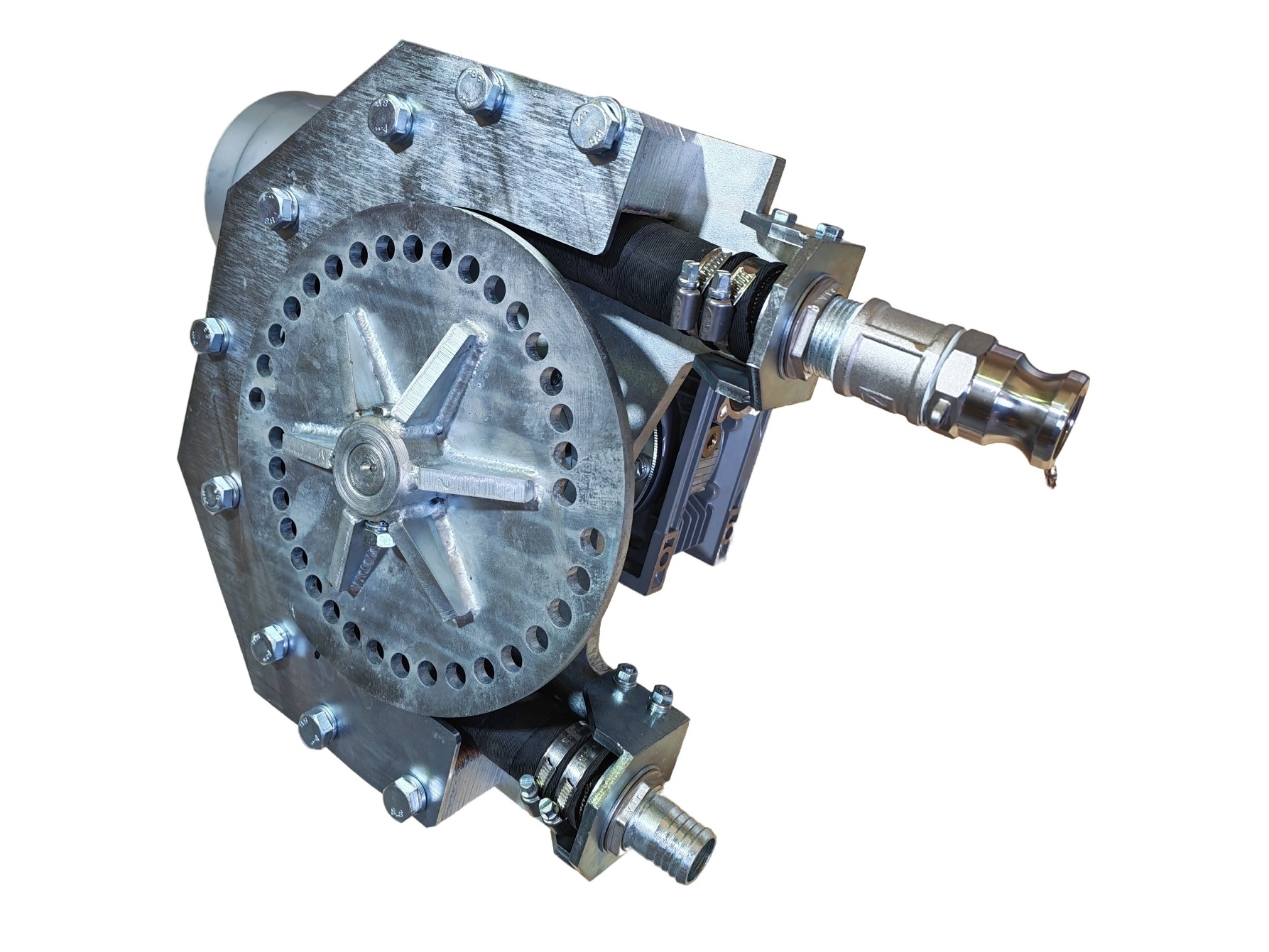

    С 2019 года шланговые насосы особой конструкции НП ДК 25-042 420л Т 1,1кВт (отдельно не продаются) устанавливаются на штукатурные агрегаты подачи текстурированных составов (декоративные штукатурки с наполнителями).

    Накоплен богатый опыт, получены знания, которые используются, чтобы совершенствовать нашу продукцию и предлагать потребителям современные и надёжные насосы.

    С октября 2021 года серийно производятся и продаются промышленные перистальтические насосы НП 25 тип МЮ, описание которых приведено на данной странице сайта poliuretan.ru.
