  • Насос перистальтический НСТ НП 32 тип МЮ

    Насосы шланговые торговой марки НСТ с внутренним диаметром рабочей трубки 32мм выпускаются с 2017 года. В настоящее время в продаже дозаторы объёмного типа НП-32 образца 2021 года (с индексом МЮ в названии):

    Насос перистальтический НП 32-180 1800л МЮ 2,2кВт Тип-[i], где i - параметр, обозначающий тип шланга, установленного в насос.

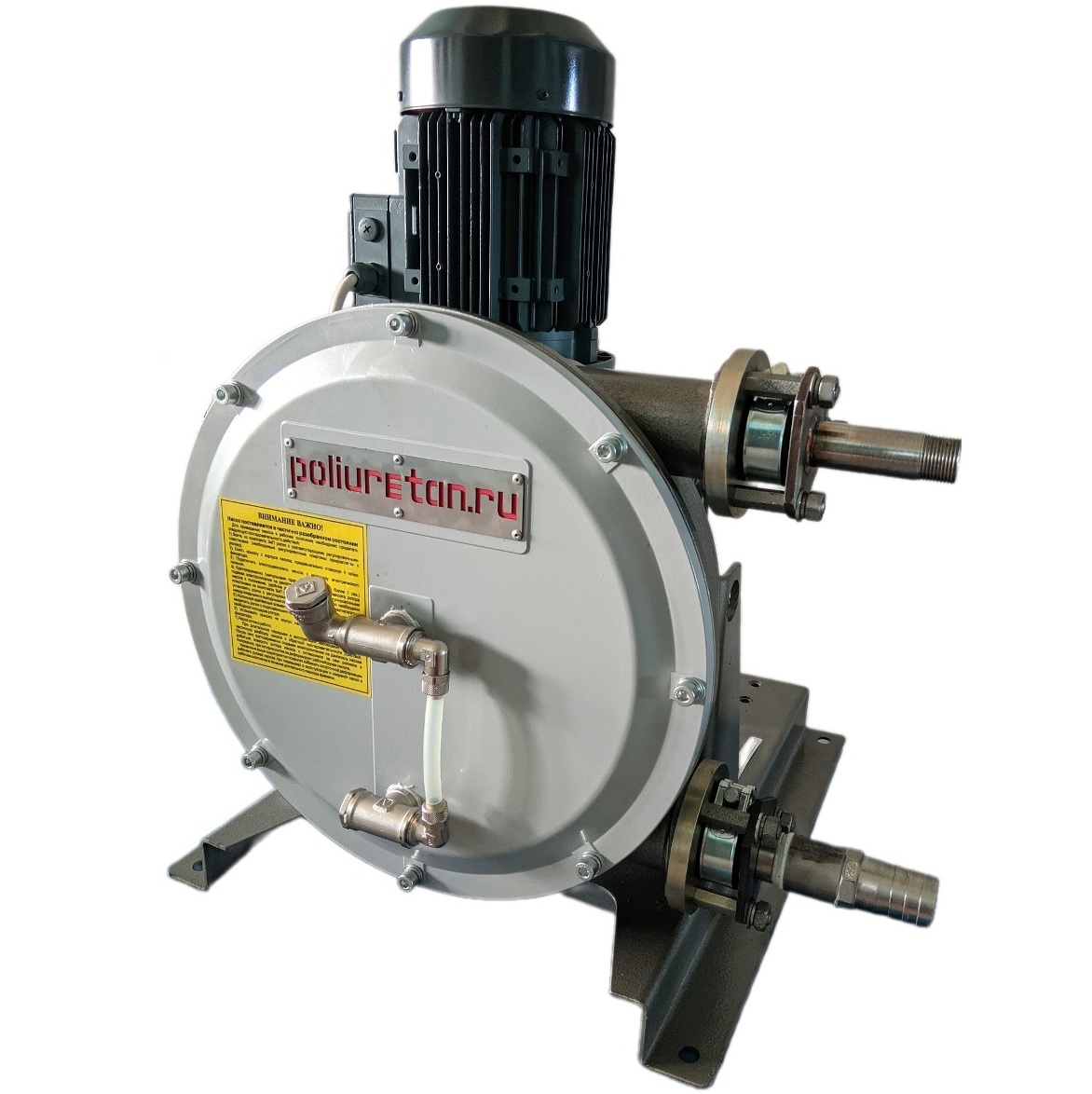

    Насос перистальтический НП 32-180 1800л МЮ 2,2кВт Тип-2ПШланговый насос НП-32 со штуцерами из стали марки 12Х18Н10Т для присоединения к заводским трубопроводам через разъём DIN-50

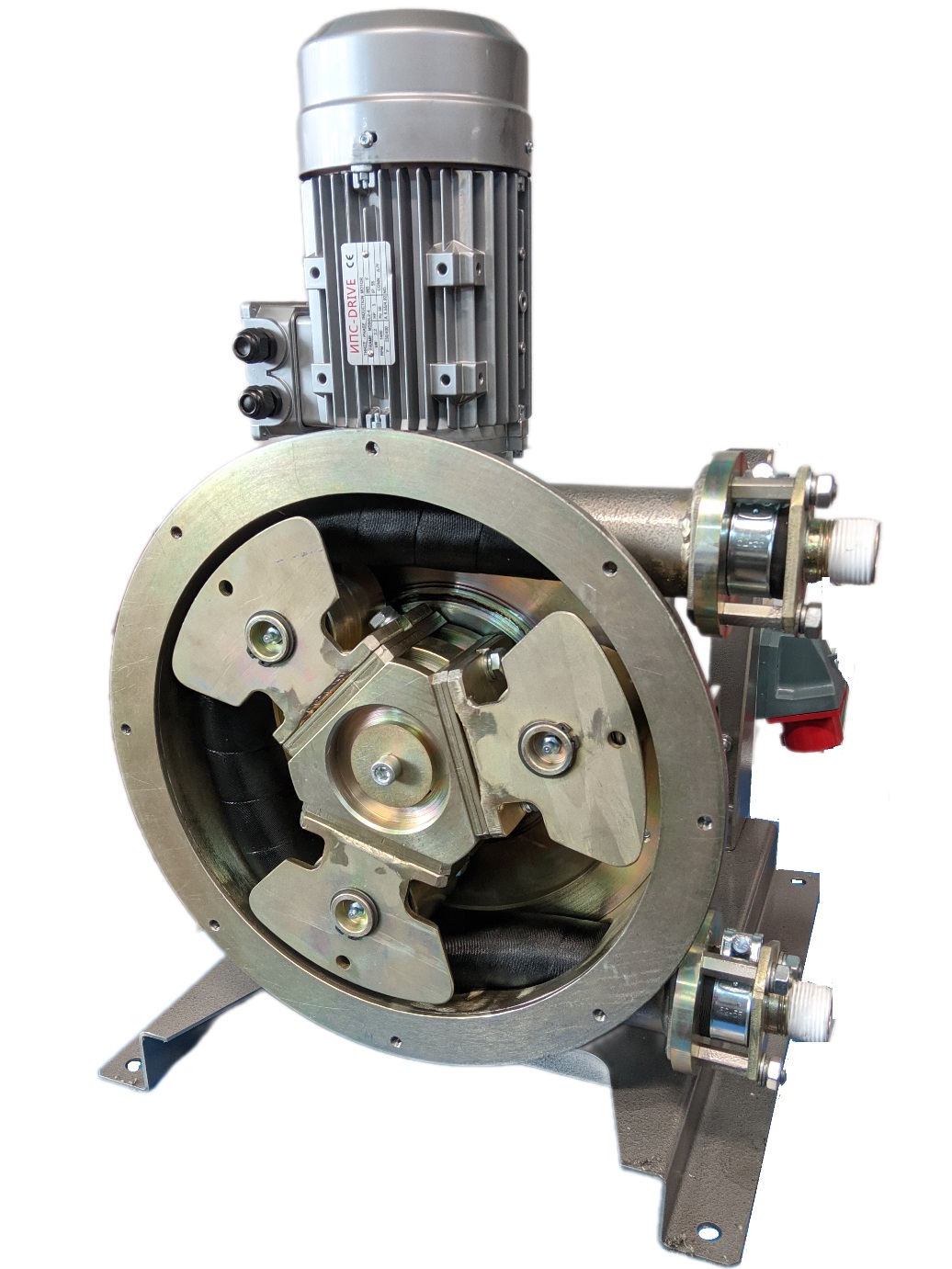

    Индекс «МЮ» в маркировке изделия указывает на то, что у насоса три рабочих ролика и предусмотрено герметичное уплотнение крышки к фланцу корпуса, если впускной и выпускной патрубки направлены вверх. При такой ориентации патрубков формируется изолированный контур и корпус насоса можно заполнить смазывающей жидкостью. И тогда рабочий рукав и ролики будут всегда хорошо смазаны, что увеличит срок службы шланга.

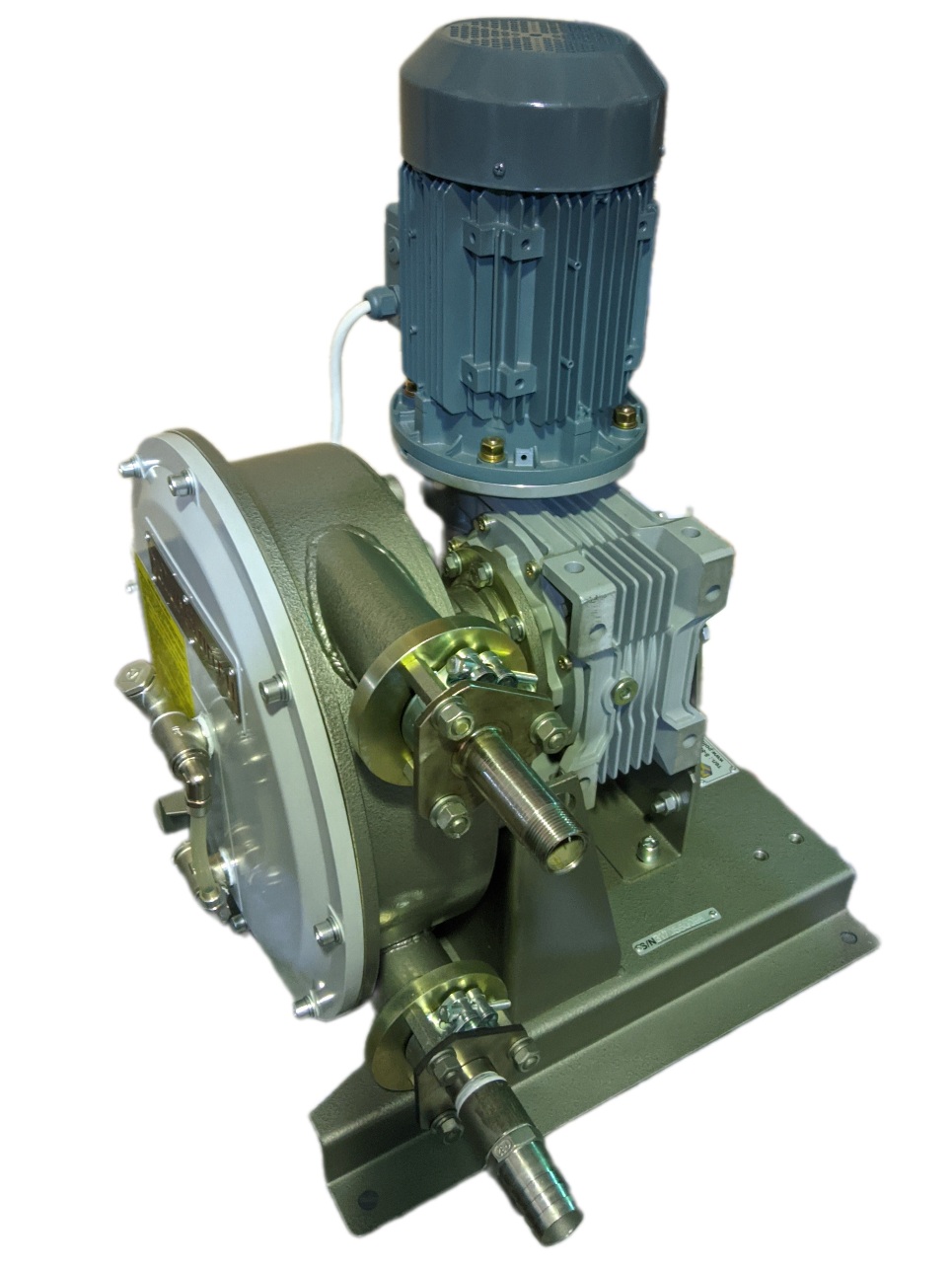

    Насос НСТ НП-32 комплектуется мотор-редуктором с передаточным числом 25. Промышленный двигатель на 1400 оборотов в минуту. При необходимости можно установить взрывозащищённый двигатель класса 1ExdIIBT4 или 1ExdIICT4.

    Устройство насоса НСТ НП-32 МЮ идентично конструкции насоса НСТ НП-25 МЮ. НП-32 и НП-25 отличаются рабочим шлангом, установленным в корпус насоса.

    В маркировке объёмного насоса НСТ НП 32-180 1800л МЮ 2,2кВт явно указаны три параметра:

    • внутренний диаметр рабочего шланга 32мм;
    • номинальная производительность насоса 1800л/час;
    • мощность двигателя 2,2кВт.

    Подача шланговых насосов всегда указывается для воды. Если материал более густой и вязкий, то производительность меньше.

    Подача 1800л/час приведена для номинального режима 56 оборотов ротора в минуту, если включить насос в сеть с частотой электрического тока 50Гц.

    Изготовление и сборка перистальтических насосов насосов по ТЗ заказчика

    Базовый комплект поставки включает в себя только перистальтический насос без пульта управления, без гасителя пульсаций, без блока точной дозировки и без датчиков. На входной патрубок установлен штуцер «ёлочка», а на выходной - прямой штуцер резьбовой G1. Всё из стали с антикоррозийным покрытием (Zn6ХР).

    По техническому заданию заказчика насос дополняется датчиком разрыва шланга, датчиком предельного давления и счётчиком моторесурса. Наличие любого датчика предполагает, что нужно купить агрегат вместе с пультом управления. Вместо типовой арматуры на вход и выход насоса можно установить любые соединители, в т.ч. из нержавеющей стали.

    В качестве примера далее приводится описание насоса НП 32-180 с входным и выходным штуцерами из нержавейки под фланец. Примечательно, что насос без пульта управления: то ли заказчику не нужна регулировка производительности, то ли он самостоятельно подключит собственный преобразователь частоты. В корпус насоса установлен пищевой шланг.

    На видео краткий обзор изделия при проведении приёмо-сдаточных испытаний перед отгрузкой заказчику.

    Данный насос дополнительно укомплектован демпферным устройством для снижения пульсации потока жидкости.

    Срок изготовления насоса в базовой комплектации составляет от 5 до 7 рабочих дней. Если требуются присоединители из нержавеющей стали или различные датчики, то срок изготовления увеличивается до 10-15 рабочих дней.

    ВАЖНО! После приёмо-сдаточных испытаний два из трёх ролика насоса демонтируются, а третий устанавливается в нейтральное положение, то есть не касается шланга. Это делается, чтобы не нагружать шланг во время хранения, перевозки, складирования. Эксплуатантам оборудования при длительном простое насоса рекомендуется поступать также, чтобы увеличить срок службы шланга.

    При упаковке насоса к двум демонтированным роликам приматываются именно те регулировочные пластины, которые были подобраны при испытаниях. Для ввода насоса в эксплуатацию следует установить два ролика вместе с приложенными к ним регулировочными пластинами.

    Видеоурок, как правильно установить в насос шланг, пластины и ролики можно посмотреть на странице poliuretan.ru про устройство и принцип работы шлангового насоса.

    В этом видеоуроке показан насос тип «Т», но большинство операций по сборке-разборке и регулировке такие же и для насосов тип «МЮ».

    ТТХ насоса шлангового НСТ НП 32-180 1800л МЮ 2,2кВт Тип 2П

    Данный насос предполагается использовать для подачи сгущенной сыворотки (плотность 1100 кг/м3). В таком случае его производительность будет несколько меньше, чем 1800л/час, т.к. номинальное значение указано для воды, плотность которой 1000 кг/м3. Ориентировочно, подачана сыворотке составит 1650-1700 л/час.

    Например, на базе НП-32 завод НСТ изготавливает мобильные комплексы для стеклофибробетона. Перистальтический насос перекачивает цементно-песчаный раствор (при низких В/Ц), то есть материал априори более плотный, густой и вязкий, чем вода. Подача насоса меньше, в среднем, на 20-25% от номинального значения 1800л/час.

    Для наглядности использования перистальтического насоса НП-32 в составе растворонасосной станции, смотрите видеоуорок по стеклофибробетону (1-й учебный ролик из 12-ти).

    На этом видео (2020 год) показан НП-32 с индексом «Т» в маркировке, о чем свидетельствует ванна для смазки.  С октября 2021 года насосы НП-25 и НП-32 выпускаются в модификации «МЮ», а в модификации «Т» остались НП-10 и НП-32. Всего по состоянию на 2024 год завод НСТ предлагает 10 моделей шланговых насосов.

    В базовой комплектации шлангового насоса с индексом «Т» ванная располагается в донной части и в неё заливается 1 литр смазки. Но, если она «уползает» на бок, как на учебном видео выше (особенность конструкции МК СФБ НСТ-17х3 не позводляет ориентировать насос патрубками вверх, - только вправо), то, очевидно, что смазку туда не залить... Как быть?

    Применительно для растворонасосной станции из видео смазка шланга осуществляется посредством  подачи жидкости из лубрикатора. Устройство автоматически впрыскивает в зону расположения шланга 4 капли в минуту. Лубрикатор устанавливается в пульт управления МК СФБ НСТ-17х3. Перед началом каждой смены следует проверить уровень смазки в колбе и, если её мало, то долить.

    Если же патрубки насоса (с индексом МЮ или Т) направлены влево или вправо, а в комплекте поставки нет пульта управления с лубрикатором, то смазка осуществляется вручную, согласно регламента проофилактических работ в зависмости от условий эксплуатации.

    Оптимальным и универсальным составом является смазывающе-охлаждающая жидкость силиконовая ПМС-200 (в комплекте с насосом поставляется 1л - на первое время). При температуре эксплуатации свыше +10 град.С для автоматической смазки допускается использовать глицерин.

    Шланги перистальтического насоса НСТ НП 32-180 1800л МЮ 2,2кВт Тип-2П

    Насос используется на молочном заводе для подачи сгущенной сыворотки, поэтому в него установлен рабочий рукав группы 2П (пищевые продукты на масленой жировой основе при температуре от -30 до +80 град.С). Группа шланга определяет параметр [i] в маркировке насоса: НП 32-180 1800л МЮ 2,2кВт Тип-[i].

    Если используется отечественный резинотканевый шланг, то 6 вариантов индекса i: 1, 1A, 1П, 2П, 2 и 3.

    • Тип 1. Для подачи воды, кислых или щелочных растворов с концентрацией не более 35 процентов и без абразивных частиц;
    • Тип 1А. То же, что и тип 1, но с абразивными частицами.
    • Тип 1П. Для пищевых продуктов, кроме тех, что на масляной и жировой основе;
    • Тип 2П. Для пищевых продуктов на масляной и жировой основе;
    • Тип 2. Для подачи нефти и продуктов, производных нефти.
    • Тип 3. Для подачи концентрированной кислоты, в т.ч. азотная, эпоксидная смола; с концентрацией не более 50%. Без абразива.

    Насос шланговый из видеоурока про оборудование для стеклофибробетона перекачивает цементно-песчаную смесь, то есть состав с абразивным наполнителем. В такой насос устанавливается рукав Тип 1А.

    По умолчанию перистальтические насосы НСТ комплектуются отечественными шлангами. Но можно установить и импортный рукав, если:

    • внешний диаметр шланга не более 54мм
    • длина шланга 0,9м для модификации «МЮ» или 0,85м для насоса с индексом «Т» в маркировке.

    На вход и выход насоса из рассматриваемого примера установлены штуцера для подключение входного и выходного трубопроводов через разъем типа DIN 50 (молочная гайка). Все элементы, которые соприкасаются с перекачиваемым продуктом (молочная сыворотка) выполнены из нержавеющей конструкционной коррозионно-стойкой стали 12Х18Н10Т.

    Регулировка подачи перистальтического насоса НСТ НП 32-180 1800л МЮ 2,2кВт

    Штатный пульт управления решает две задачи:

    • удобство подключения к электрической сети;
    • регулировка производительности насоса.

    НП-32 из рассматриваемого примера поставляется без пульта управления (заказчик отказался). Покупатель самостоятельно подключает насос к сети 220В или 380В. Кабель от сети в монтажной коробке двигателя насоса подключается по схеме:

    • «Звезда», если сеть 380В.
    • «Треугольник», если сеть 220В.

    Чтобы регулировать производительность, необходимо уменьшать или увеличивать количество оборотов ротора насоса: либо притормаживать двигатель либо раскручивать его сильнее. Для этого используется преобразователь частоты.

    Если купить штатный пульт управления насосом, то преобразователь частоты установлен в него. Предусмотрены все коммуникации и разъёмы. Пользователю остаётся только воткнуть вилку от пульта в розетку и затем вращать рукоятку потенциометра, выбирая оптимальную подачу.

    Так как покупатель отказался от штатного пульта управления, то либо нет необходимости регулировать подачу либо предполагает самостоятельно подключить насос к сети через частотный преобразователь.

    Если использовать собственный инвертор, то допустимый (безопасный) диапазон изменения частоты переменного тока от 25Гц до 75Гц. Именно в таких пределах программируются преобразователи частоты в пультах на заводе НСТ. Инвертор позволяет плавно изменять обороты двигателя и регулировать производительность насоса:

    • 25 Гц = 900л
    • 50 Гц = 1800л
    • 75 Гц = 2500л

    Наблюдательный читатель спросит: Почему при 75Гц подача 2500л/час, а не 2700?

    Ошибки здесь нет. После 60 Гц подача растет, но уже с меньшим КПД. Поэтому линейная завимость между увеличением частоты и производительностью сохраняется до 60Гц. Поэтому при 75Гц (84 оборота в минуту ротора, и 252 воздействия роликов на рукав) производительность на воде в пределах 2500...2550 л/час.

    Чем выше обороты ротора, тем чаще шланг сжимается и не успевает восстановить свою форму до того, как на него накатится второй ролик и т.д. В таком режиме рукав изнашивается быстрее.

    Купить перистальтический насос НСТ НП 32

    Необходима дополнительная информация, чтобы заказать шланговый насос на заводе НСТ?

    • Как сделать, чтобы патрубки были направлены вверх (чтобы залить смазку в корпус насоса), но подключение штуцеров к трубопроводам было сбоку?
    • Как контролировать количество смазки в корпус насоса?
    • Как работает блок точной дозировки?
    • Как быстро сработает датчик разрыва шланга?
    • Как подключиться к насосу через соединение Clamp?
    • Как подобрать рабочий рукав для перекачиваемого продукта?
    • Как увеличить ресурс службы рабочего рукава?
    • Как отрегулировать ролики насоса, чтобы при прокатке по рукаву противоположные стенки шланга соприкасались?
    • Как быстро будет изготовлен насос с дополнительными опциями?
    • Как присоединить гаситель пульсаций?
    • Как обслуживать насос?
    • Как изменится цена перистальтического насоса при экспорте в страны ЕАЭС?
    • Как узнать код ТНВЭД шлангового насоса?
    • и др.

    Напишите или позвоните в технико-экономический отдел завода НСТ:

    е-мэйл nst@poliuretan.ru

    +8 800 250-11-05, бесплатный звонок по России

    +7 965 250-11-26, здесь Telegram, Viber, WhatsApp Мессенджеры

    ООО «ТехСовет» производит перистальтические насосы с 2016 года. Шланговый насос НП-25 был разработан для собственных нужд, чтобы комплектовать оборудование для стеклофибробетона, которое производит завод НСТ.

    Но вскоре выяснилось, что такие насосы востребованы на различных предприятиях России. И с 2017 года они продаются, как отдельный товар. В ассортимент добавили НП-32.

    С 2018 года в линейке шланговых насосов НСТ появились НП-10 и НП-16.

    С 2019 года производятся НП ДК 25-042, которые используются на аппаратах для распыления текстурных материалов (декоративные штукатурки с наполнителями).

    С 2021 года производится НП 32 тип МЮ, описание которого приведено на данной странице сайта poliuretan.ru.
