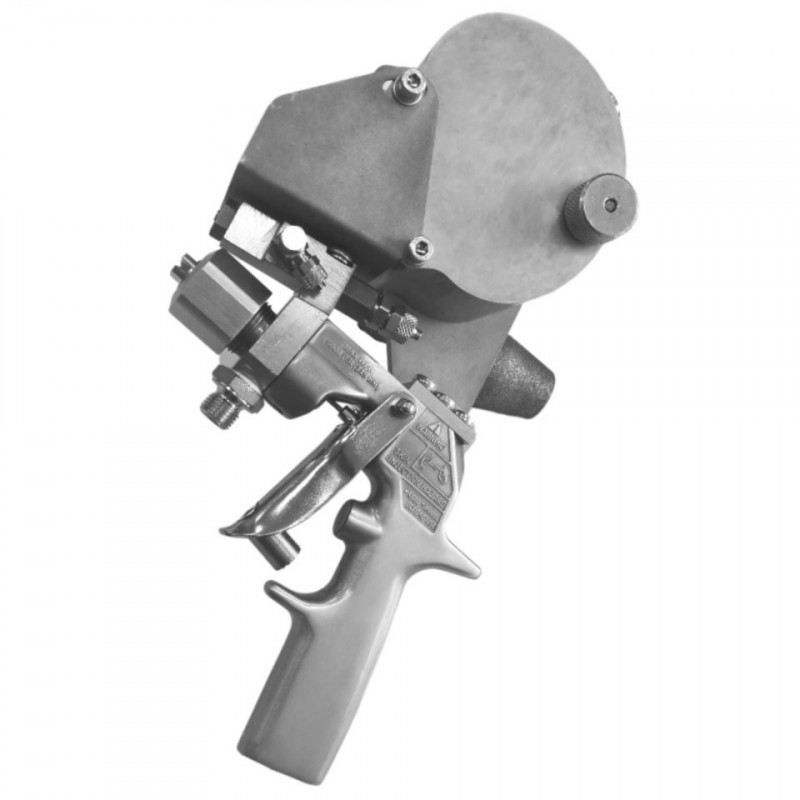

Пистолет ПФП-03Э предназначен для напыления ненаполненных полиэфирных смол.
Обеспечивает гомогенное смешение и формирование факела компонентов, подаваемых в заданном соотношении от насосной станции, для последующего напыления на поверхность формы или изделия. Распыляемые компоненты: Этал-45 или аналог (компонент «А») и эпоксидная смола (компонент «Б»). Одновременно осуществляет рубку стеклонити на отрезки заданной длины и введение данных отрезков в факел для полученения фиброполимерного материала.
| Наименование показателей |
Значение |
| Привод узла рубки |
пневматический |
| Скорость вращения пневмопривода, об/мин | до 6000 |
| Мощность пневмопривода, кВт | 0,5 |
| Длина фибры, мм | 16, 24, 48 |
| Расход сжатого воздуха пневмопривода, л/мин | до 900 |
| Давление сжатого воздуха, подаваемого на пневмопривод, МПа | 0,35 - 0,6 |
| Давление сжатого воздуха, подаваемого на смешение и распыление отвердителя и смолы, МПа | 0,35 - 0,5 |
| Масса (без принадлежностей), кг | 3 |
| Габаритные размеры (ДхШхВ), мм | 290 х 170 х 120 |
| Гарантия | 1 год |
Чоппер-пистолет ПФП-03Э с внутренним смешиванием для напыления эпоксидных ненаполненных смол. Допустимое соотношение смола-отвердитель - от 5:1 до 1:2.
Пистолет подключается к мобильному комплексу МК НСТ СП-02УМэ.
ПФП-03Э представляет собой систему двух агрегатов: смесительной части для смолы с отвердителем и узла рубки стекловолокна.
Смешивание и распыление смолы и отвердителя происходит с участием воздуха. Все внутренние поверхности ПФП-03Э (смесительная камера, трубка, сопло) имеют полированную поверхность, что значительно снижает количество налипающей смолы, а так же облегчает очистку поcле завершения работы.
Предусмотрена настройка угла наклона устройства рубки относительно распылительной части при помощи специального кронштейна.
На распылитель могут быть установлены два вида ножевых барабанов, с 4-мя и 6-ю ножами, для регулировки длины рубленного волокна. Возможные длины отрезков фибры: 16 мм, 24 мм и 48мм.
На максимальной производительности узел рубки может обеспечить порядка 2,2 кг рубленого волокна в минуту на 1 стеклонити. При необходимости возможно ввести до двух стеклонитей одновременно.
| Наименование | Кол-во |
| Пистолет для напыления стеклопластика ПФП-03Э | 1 шт. |
| Ключ специальный | 1 шт. |
| Обойма | 1 шт. |
| Нож ПНС-01.01.04 | 10 шт. |
| Блок 6-и ножевой с ножами | 1 шт. |
| Хомут червячный ¾’ «Норма» или аналог | 2 шт. |
| Хомут червячный 1” | 2 шт. |
| Валик прикаточный 70/21 | 1 шт. |
| Валик прикаточный 70/30 | 1 шт. |
| Набор колец | 1 комп. |
| Смазка Литол-24 | 1 туба |
| Руководство по эксплуатации ПФП-03 Э.00.00 РЭ | 1 шт. |
