Насос перистальтический НСТ НП 25 с 1 роликом

Только у нас - гарантия 2 года!

Перистальтические насосы серии НП-25 1Р представляют собой роторные гидромашины объемного типа с единственным эксцентрично закрепленным роликом. Такая конструктивная особенность адаптирует агрегат для работы с чувствительными, абразивными и вязкими средами, где требуется особо бережное перемещение продукта.

Конструкция насоса включает:

• Прочный стальной корпус;
• Ротор с одним роликом;
• Специальный многослойный шланг, размещенный α-образно между ротором и внутренней стенкой корпуса.

Корпус насоса заполнен смазочно-охлаждающей жидкостью, образуя ванну с постоянным уровнем около 25% от его объема, и закрыт герметичной крышкой. Система смазки шланга и роликового узла реализована посредством циркуляции жидкости в замкнутом контуре. Жидкость заливается в корпус насоса через специальный штуцер и при вращении ротора происходит ее равномерное распределение по всей поверхности рукава.

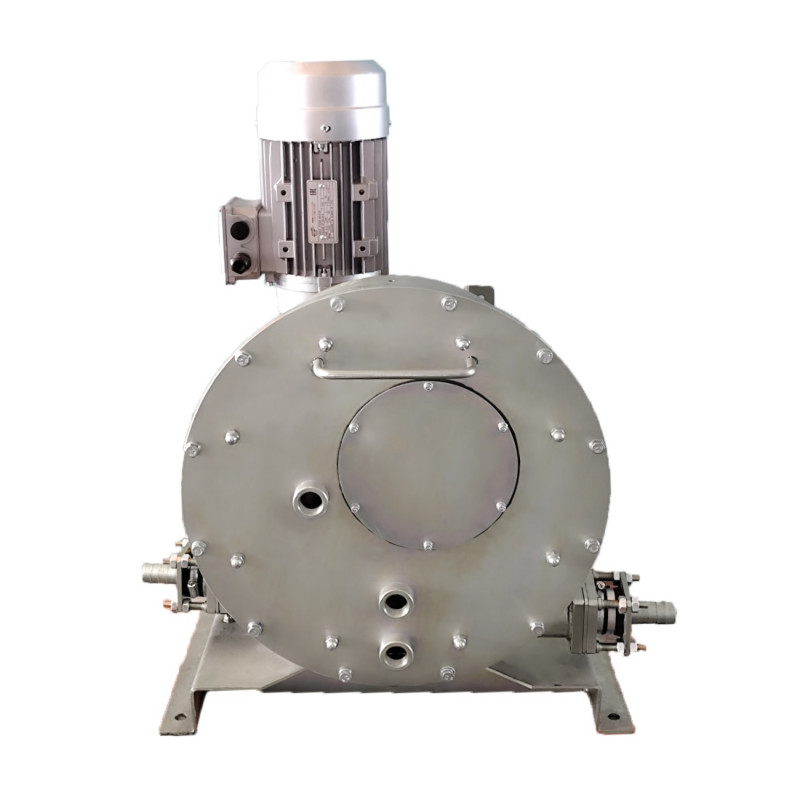

Насос НП-25-1Р перистальтический с одним роликом

Принцип работы

При вращении ролик последовательно пережимает шланг, проталкивая перекачиваемую среду в направлении своего движения. После прохода ролика эластичный шланг мгновенно восстанавливает форму, создавая разрежение, необходимое для самовсасывания продукта. Новая конструкция в несколько раз снижает пульсацию потока, значительно увеличивая срок службы рабочего рукава.

Один ролик - максимум преимуществ

• Бережная перекачка. Насос идеально подходит для медико-биологических жидкостей, агрессивных химических составов, а также смесей с абразивными или длинноволокнистыми включениями.
• Сохранение структуры продукта. Исключены сепарация, эмульгирование, аэрация и вспенивание.
• Повышенная долговечность шланга. Использование одного ролика сокращает количество циклов сжатия на единицу длины шланга, что значительно уменьшает его износ и продлевает срок эксплуатации.
• Минимизация пульсации. Непрерывное прижатие шланга роликом обеспечивает стабильный поток продукта, исключая резкие перепады давления и разрывы в подаче. Это особенно важно для производств, чувствительных к пульсациям, и позволяет отказаться от дополнительных затрат на демпферное оборудование.
• Энергоэффективность. Благодаря уменьшению точек сжатия снижается сопротивление при движении ролика, что приводит к уменьшению энергопотребления насосной системы.
• Простота конструкции. Чем меньше количество роликов, тем ниже риск поломок. Упрощенная конструкция облегчает диагностику и замену изношенных деталей.

Предлагаем к покупке 3 модели перистальтических насосов НП-25 1Р с различной номинальной производительностью и мощностью:

• НП 25-045-1P 1,1 кВт
• НП 25-090-1Р 1,1 кВт
• НП 25-150-1Р 2,2 кВт

Индекс 1Р в маркировке указывает, что насосы изготавливаются с 1 роликом в герметичном корпусе.

Насос НП-25-1Р шланговый с одним роликом (внутреннее устройство)

Каталог шланговых насосов - все модели НСТ НП.

Технические характеристики насосов НП 25 1Р

Однороликовые насосы НП-25 отличаются передаточным числом редуктора и, как следствие, количеством оборотов ротора в минуту и производительностью.

Наименование показателей	НП 25-045 1Р	НП 25-090 1Р	НП-25-150 1Р
Передаточное отношение редуктора	80	40	25
Номинальная производительность (при частоте переменного тока 50Гц) на воде, [л/час]	450	900	1500
Минимальная производительность (при частоте переменного тока 25Гц, если насос комплектуется пультом управления) на воде, [л/час]	225	450	750
Максимальная производительность (при частоте переменного тока 75Гц, если насос комплектуется пультом управления) на воде, [л/час]	653	1305	2175
Обороты ротора насоса в минуту при номинальной подаче	18	37	60
Обороты ротора насоса в минуту при минимальной подаче	9	18,5	30
Обороты ротора насоса в минуту при максимальной подаче	27	74	90
Мощность двигателя, [кВт]	1,1	1.1	2.2

Обращаем внимание, что приведенные характеристики получены при перекачивании воды. При работе с более вязкими или плотными продуктами, в т.ч. содержащими абразив, номинальная производительность уменьшается.

Допускается наличие твердых частиц размером не более 10% от величины внутреннего диаметра шланга насоса (до 15% для одиночных частиц).

Комплектация насосов НП-25 1Р

Базовая комплектация: на основании, с мотор-редуктором, со штатными штуцерами, без пульта управления с частотным регулятором, датчиков и прочих дополнительных устройств.

Штатные параметры

По умолчанию входной и выходной штуцера – прямые «ёлочка» из стали с антикоррозийным покрытием (Zn6ХР) с резьбой 1“ под шланг Ду 25 мм.

Перистальтические насосы НП-25 Р1 изготавливаются с патрубками, направленными зеркально ВЛЕВО и ВПРАВО. Ориентация патрубков может быть изменена по согласованию с заказчиком.

Насосы штатно комплектуются общепромышленными невзрывозащищёнными двигателями с возможностью подключения к сетям 220/380В.

К заказу доступно 5 типов рабочих рукавов в зависимости от перекачиваемой среды: пищевые стандартные, пищевые жиростойкие, абразивостойкие, химстойкие и для нефтепродуктов.

Норма расхода шланга для насосов типа Р1 составляет 1,4 м.

Дополнительные опции

Пульты управления

Пульт управления ПН УМ пыле- и влагозащищенный по IP 54. Длина кабеля от пульта к распределительной коробке насоса - 5 м (по запросу может быть увеличена).

Пульт поставляется в виде отдельного электроящика, чтобы разместить его в любом удобном месте, либо монтируется на то же основание, что и сам насосный агрегат.

Пульт управления ПН УМ

ПН УМ оснащён частотным преобразователем для изменения частоты переменного тока в диапазоне от 25 Гц до 75 Гц, что позволяет плавно изменять обороты двигателя и регулировать подачу насоса. После 60 Гц производительность растет, но не линейно, с меньшим КПД.

Для насоса НП 25-045 1Р:
25 Гц = 225 л/час
50 Гц = 450 л/час
75 Гц = 653 л/час

Для насоса НП 25-090 1Р:
25 Гц = 450 л/час
50 Гц = 900 л/час
75 Гц = 1305 л/час

Для насоса НП-25-150 1Р:
25 Гц = 750 л/час
50 Гц = 1500 л/час
75 Гц = 2175 л/час

Возможна поставка пульта управления с реле времени, чтобы устанавить время непрерывной работы агрегата.

Датчики разрыва шланга

Бесконтактный датчик разрыва шланга К-01 для насосов типа Р1 устанавливается в верхней части корпуса. При повреждении шланга происходит аварийная остановка оборудования.

Управление датчиком осуществляется через пульт ПН УМ.

Взрывозащищенные двигатели

По запросу изготовим насос с двигателем на 380В в исполнении «взрывозащита 1ExdIIBT4» или «взрывозащита 1ExdIICT4».

Взрывозащищённые двигатели по классу 1ExdIICT4 идут в пыле- и влагозащищённом исполнении по классу IP 65.

Подбор модели перистальтического насоса НП 25 Р1

Необходима дополнительная информация?

• Согласовать производительность, направление патрубков?
• Узнать, каким образом заливать смазку в корпус насоса?
• Добавить блок точной дозировки?
• Доукомплектовать датчиком разрыва шланга?
• Сделать нестандартные патрубки и фланцы из нержавеющей стали?
• Установить двигатель во взрывозащищённом исполнении?
• Подобрать рабочий рукав для перекачиваемого продукта?
• Определить ресурс службы рабочего рукава?
• Заказать запасные рукава?
• Подключить гаситель пульсаций?
• Спросить про техническое обслуживание и регламентные работы?
• Уточнить цену, в т.ч. при экспорте с таможенным оформлением?
• и др.
