    Оборудование для жидкой резины

    Фирма «Новые Строительные Технологии» серийно производит с 2006 года мобильные аппараты для нанесения двухкомпонентных гидроизоляционных систем «жидкая резина» (liquid rubber).

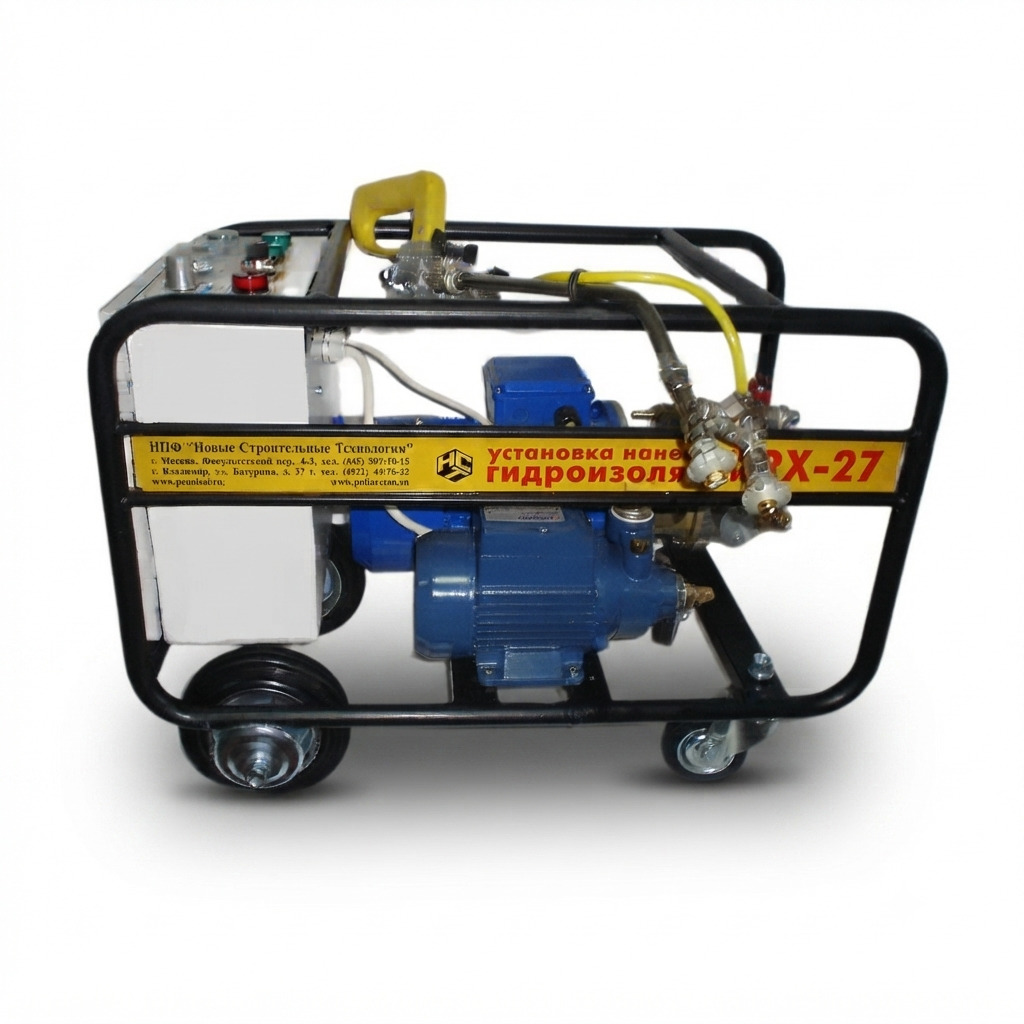

    Установка RX-27 БТ9/220В

    Установка RX-27 БТ9/220В

    Производительность до 12 л/мин
    Автономность нет (электродвигатель)
    Длина шлангов в комплекте 20 м
    Мощность 2,5 кВт
    Масса без принадлежностей 55 кг

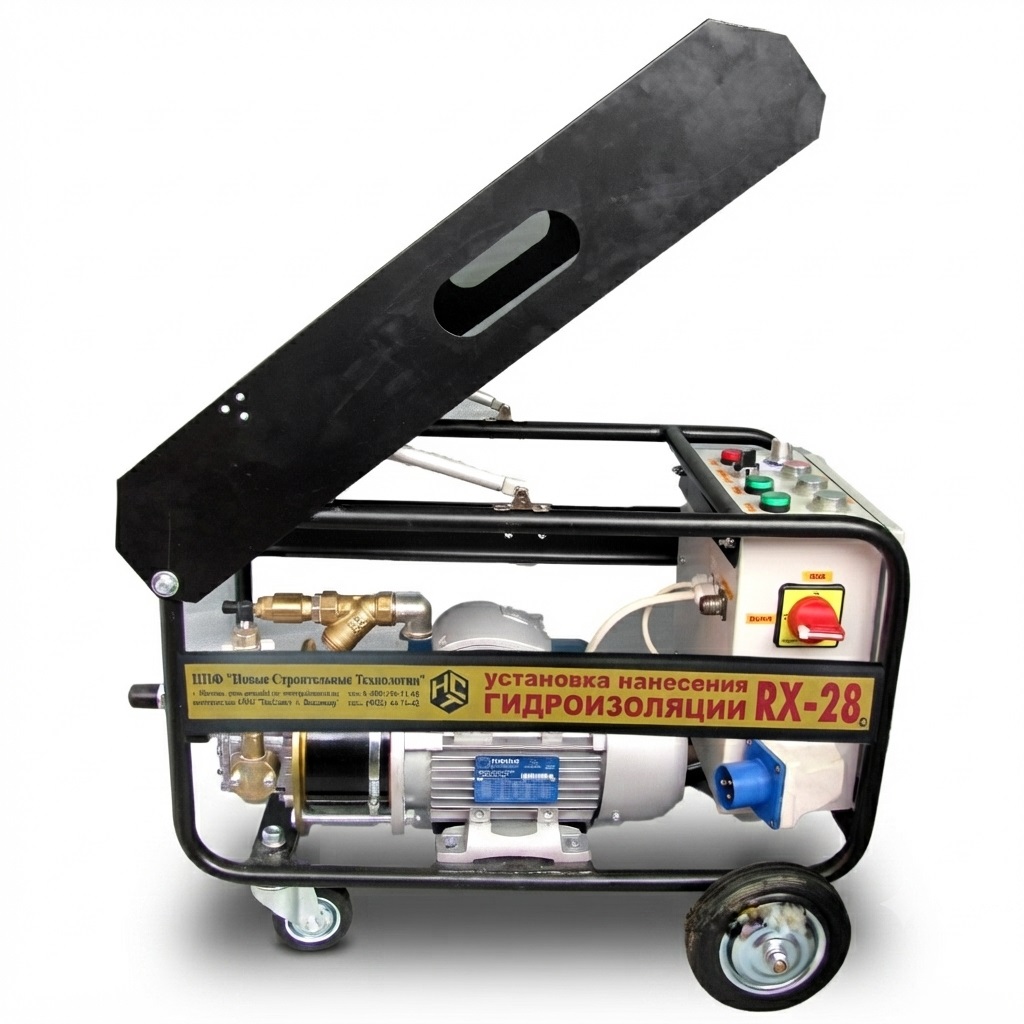

    Установка RX-28 БТ9/220В

    Установка RX-28 БТ9/220В

    Производительность до 14 л/мин
    Автономность нет (электродвигатель)
    Длина шлангов в комплекте 40 м
    Мощность 2,4 кВт
    Масса без принадлежностей 63 кг

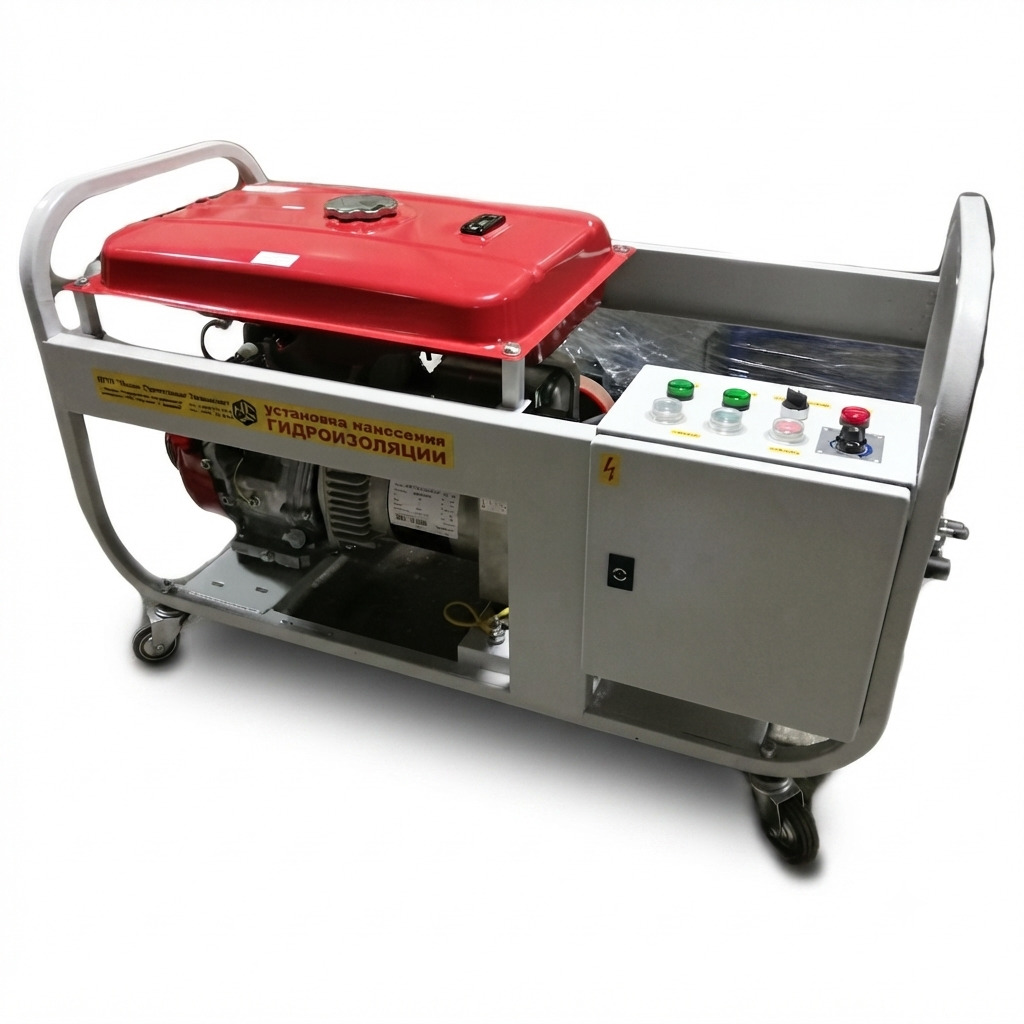

    Установка RX-28БТ9/А

    Установка RX-28БТ9/А

    Производительность до 14 л/мин
    Автономность да (бензогенератор)
    Длина шлангов в комплекте 40 м
    Генерируемая мощность 4,2 кВт
    Потребляемая мощность 2,4 кВт
    Масса без принадлежностей 72 кг

    Установки для напыления жидкой резины электрические и автономные бензиновые

    За 20 лет Владимирский завод строительных машин НСТ изготовил тысячи единиц установок RX-25, RX-26, RX-27, RX-28 и RX-33. По состоянию на 2023 год предлагаем три модификации:

    • RX-27 БТ9/220В, электрическая на 220В
    • RX-28 БТ9/220В, электрическая на 220В
    • RX-28БТ9/А, автономная с бензиновым генератором на 5кВт.

    Оборудование классифицируется, как мини-завод производства гидроизоляции. Удобство технологии в том, что станция разворачивается непосредственно на стройплощадке. Получается, что машина производит гидроизоляционную мембрану и одновременно укладывает её на поверхность. При этом темп работы 1м2 за 25-30 секунд.

    Аппараты типа RX-27 и RX-28 от фирмы «Новые Строительные Технологии» позволяют перерабатывать любые би-компонентные полимерно-битумные эмульсии: «Мастика №33», «Ультрамаст», «Жидкая резина «СЛАВЯНКА», «Профикс», «Daclar», «Технопрок», «Гизби», «Рапидфлекс» таких производителей как: ООО «Технониколь», ЗАО «Растро», ООО НПО «Стрим», ООО «Ликвид Раббер», ООО «Технопрок», ООО «Гиз-Технологии», «Pazkar».

    Принцип работы установок RX-27 и RX-28 заключается в том, что два насоса под давлением подают по двум каналам жидкие компоненты:

    • прямую анионную битумно-полимерную эмульсию на водной основе (этот материал в России и странах ЕАЭС обычно называют более простым и понятным термином - жидкая резина или двухкомпонентная жидкая резина);
    • водный раствор кальция хлористого (ещё называют "отвердитель" или "коагулянт" или "раствор соли").

    Компоненты попадают в двухканальную удочку (пистолет) на которой установлены специальные сопла. Благодаря конфигурации жиклёров и разницы давлений до и после форсунок, формируются два плоских  факела.

    Оба потока плавно сводятся на расстоянии 250-400мм от удочки, "включается" процесс распада битумной эмульсии. То есть разрушение эмульсии начинается ещё до того, как воздушно-капельная смесь попадает на поверхность. Именно поэтому материал можно наносить и на наклонные и на вертикальные поверхности.

    Окончательное разрушение эмульсии проиcходит в течение 20-40 секунд с момента попадания коагулянта на жидкую резину. Процесс полимеризации длится от 2-х до 24-х часов и зависит от внешних факторов, основные из которых: температура воздуха, температура основания, температура сырья, материал основания, влажность. Говоря проще, - летом покрытие будет готово к эксплуатации сразу после завершения работы. Но чем холоднее, тем больше времени пройдет, прежде, чем материал будет соответствовать заявленным свойствам и характеристикам.

    Тот факт, что эмульсия на водной основе, накладывает ограничение: жидкую резину можно хранить, перевозить и наносить только при температуре не ниже +5 град.С.

    После того, как жидкая резина станет "твёрдой резиной", покрытие устойчиво и к низким и к высоким температурам, а также быстрым и частым переходам через 0градС. Однако, пока эмульсия в бочке и на 40% состоит из воды, её нельзя замораживать.

    В России жидкую резину чаще используют для ремонта гидроизоляции плоских крыш.

    Консультируем: где, какую, какого производителя и по какой цене купить жидкую резину.

    Поставляем хорошее сырьё для жидкой резины с правильным количеством латекса в эмульсии. Отгружаем по нормальной цене от одной бочки до фуры в сжатые сроки со склада во Владимире.

    Следует отметить, что жидкую резину также называют ещё и битумно-латексной мастикой. С научной точки зрения, это неверно, т.к. мастика - это обратная эмульсия, по консистенции - паста. Жидкая резина - это прямая эмульсия, по консистенции - жидкость.

    Конструктивно установки RХ-27БТ9 и RX-28БТ9 выполнены по единому образцу: насосная станция с пультом управления, размещенные на каркасной основе. Распылитель 2-х канальный (удочка) подключается посредством рукавов 20м (максимально возможная длина шлангов 60м) к помпам аппарата.

    Насосная станция состоит из электрического шестеренного насоса по линии полимерного битума (компонент «А») и электрического центробежного насоса по линии ускорителя отверждения (компонент «Б»).

    Установка RX-27 БТ9/220В

    Установка RX-27 БТ9/220В
    Наименование показателей
    Значение
    Объемная суммарная производительность, л/мин
    6 - 12
    Производительность по площади покрытия при толщине слоя 2мм, м2/час до 210
    Длина напорных рукавов в базовом комплекте поставки/максимум, м 20/40
    Наличие кожуха нет
    Напряжение питания, В 220
    Потребляемая мощность, кВт 2,2
    Габаритные размеры, мм 700х600х500
    Масса без/с принадлежностями, кг 55/75
    Гарантия 1 год
  • Типовой комплект поставки RX-27 БТ9/220В
  • Типовой комплект поставки RX-27 БТ9/220В
  • Удочка-распылитель (средняя)
  • Описание
    Комплектация
    Видео

    Аппарат RX-27 позволяет осуществлять безвоздушное холодное распыление полимерно-битумной эмульсии на водной основе и её отвердителя. В результате изолируемая поверхность покрывается монолитной, бесшовной, резиноподобной мембраной.

    Установка представляет собой насосную станцию с установленным на ней пультом управления и насосами для перекачки компонентов А и Б с агрегированными электродвигателями.  Укомплектовывается заборными и напорными шлангами и двухканальным распылителем (удочкой) с форсунками.

    Шестеренный насос по линии А обеспечивает равномерную подачу компонентов. Механическое воздействие на продукт при этом минимально.

    Два асинхронных двигателя:

    • 2,2 кВт по линии А, IEK GROUP, Россия (Китай);
    • 0,37 кВт по линии Б, Pedrollo, Италия.

    Управление двигателем по линии А осуществляется посредством частотного преобразователя INNOVERT.

    Все агрегаты RX для нанесения жидкой резины комплектуются шлангами высокого давления по линии битумной эмульсии. Это гарантия того, что шланг не порвется во время работы. Предел прочности такого рукава в 8 раз превышает максимальное давление, необходимое для распыления жидкой резины. Концевые адаптеры под накидную гайку запрессованы в шланг.

    В базовом комплекте поставки RX-27 длина шлангов 20м. Её можно увеличить до 40м. Для этого в каталоге НСТ существует типовая опция  "Комплект увеличения шлангов". Удлинение до 60м возможно, если не требуется подавать компоненты по вертикали, то есть станция с бочками находится на том же уровне, либо выше, чем оператор с удочкой.

    По умолчанию все установки оснащаются средней удочкой длиной 0,6 м.

    Модель RX-27 - экономичное, простое и надежное оборудование, которое позволяет перерабатывать любые двухкомпонентные полимерно-битумные эмульсии.

    Наименование

    Кол-во

    1. Насосная станция RX-27

    1 шт.

    2. Распылитель (удочка) с установленными форсунками

    1 комп.

    3. Пучок шлангов соединения насосной станции с распылителем:

      -  Рукав Ø 12  РВД Hansa/Simperit(20МПа) для компонента А

    20м

      -  Рукав Ø 9  ПВХ(1МПа) / рез(2МПа) для компонента Б

    20м

      -  Кабель дистанционного управления

    20м

    4. Рукав Ø 12    ПВХ / рез (забор компонента Б)

    2,5 м

    5. Рукав Ø 25  ПВХ / рез (забор компонента А)

    2,5 м

    6. Паспорт (руководство по эксплуатации УНГ.02-00.00.00.РЭ)

    1 экз.

    Установка RX-28 БТ9/220В

    Установка RX-28 БТ9/220В
    Наименование показателей
    Значение
    Объемная суммарная производительность, л/мин
    10,6 - 14,1
    Производительность по площади покрытия при толщине слоя 2мм , м2/час до 270
    Длина напорных рукавов в базовом комплекте поставки/максимум, м 40/60
    Наличие кожуха да
    Напряжение питания, В 220
    Потребляемая мощность, кВт 2,5
    Габаритные размеры, мм 700х600х500
    Масса без/с принадлежностями, кг 63/89
    Гарантия 1 год
  • Штатный комплект поставки аппарата RX-28БТ9/220В
  • Штатный комплект поставки аппарата RX-28БТ9/220В
  • Удочка-распылитель (средняя)
  • Описание
    Комплектация
    Видео

    Аппарат RX-28 относится к классу профессионального оборудования для производства гидроизоляционных работ.

    Представляет собой установку безвоздушного напыления двухкомпонентной битумно-полимерной эмульсии на любые поверхности.

    Конструктивно агрегаты RХ-27БТ9 и RX-28БТ9 выполнены по единому образцу: насосная станция с пультом управления на передвижной платформе, с напорными / заборными рукавами и удочкой.

    Станция оснащена шестеренным насосом по линии битумно-полимерной эмульсии (компонент А) и центробежного насоса по линии солевого раствора (компонент Б).

    Два асинхронных двигателя:

    1,9 кВт по линии «А», Motive, Италия.
    0,37 кВт по линии «Б», Pedrollo, Италия.

    Управление двигателем по линии А осуществляется посредством частотного преобразователя Mitsubishi.

    На пульте управления размещены кнопки вкл./выкл. установки, раздельного запуска каждого из насосов, дистанционного управления с удочки, а также регулятор производительности по компоненту А и контрольный индикатор ошибок.

    Удочка (2-х канальный распылитель) подключается к напорным рукавам 40м (максимально возможная длина шлангов 60м).

    По умолчанию все установки оснащаются средней удочкой длиной 0,6 м.

    Оборудование обеспечивает высокую производительность работ по гидроизоляции. При грамотной организации процесса за 6-часовую смену можно напылить более 1200 м2.

    Наименование

    Кол-во

    1. Насосная станция RX-28

    1 шт.

    2. Распылитель (удочка) с установленными форсунками

    1 комп.

    3. Пучок шлангов соединения насосной станции с распылителем:

      -  Рукав Ø 12 РВД для компонента А

    40 м

      -  Рукав Ø 9 ПВХ для компонента Б

    40 м

      -  Кабель дистанционного управления

    40,5 м

    4. Рукав Ø 12 ПВХ / рез (забор компонента Б)

    2,5 м

    5. Рукав Ø 25 ПВХ / рез (забор компонента А)

    2,5 м

    6. Рукав Ø 9 ПВХ / рез (сброс промывочной жидкости насоса А)

    2 м

    6. Паспорт (руководство по эксплуатации УНГ.02-00.00.00.РЭ)

    1 экз.

    7. Видеоинструкция 1 шт.

    Установка RX-28БТ9/А

    Установка RX-28БТ9/А
    Наименование показателей
    Значение
    Объемная суммарная производительность, л/мин
    10,6 - 14,1
    Производительность по площади покрытия при толщине слоя 2мм , м2/час до 270
    Длина напорных рукавов в базовом комплекте поставки/максимум, м 40/60
    Напряжение питания, В 220
    Потребляемая мощность, кВт 2,4
    Габаритные размеры, мм 1100х600х600
    Масса без/с принадлежностями, кг 72/98
    Гарантия 1 год
  • Установка RX-28БТ9/А с бензогенератором
  • Удочка-распылитель (средняя)
  • Описание
    Комплектация

    Автономная установка RX-28БТ9/А предназначена для нанесения двухкомпонентной жидкой резины. Аппарат выполнен на одном основании с бензиновым генератором мощностью 4,2 кВт. Оборудование не зависит от электроснабжения на объекте.

    Плюсом такой установки является наличие 2-х розеток 220В, от которых всегда можно запитать дополнительный инструмент на стройплощадке, при работающем аппарате имеется резерв 1,8 кВт.

    Технические характеристики RX-28БТ9/А идентичны RX-28БТ9/220В.

    Два асинхронных двигателя:

    1,9 кВт по линии «А», Motive, Италия.
    0,37 кВт по линии «Б», Pedrollo, Италия.

    Плавная регулировка оборотов двигателя по линии А позволяет подбирать оптимальную производительность, а широкий диапазон соотношений от 4:1 до 10 :1 дает возможность перерабатывать любые двухкомпонентные жидкие резины.

    Штатная длина шлангов от насосов к удочке составляет 40 м. При необходимости допускается увеличение до 60 м. При этом рекомендуемая максимальная высота подьема 20 м.

    Наименование

    Кол-во

    1. Насосная станция RX-28

    1 шт.

    2. Распылитель (удочка) с установленными форсунками

    1 комп.

    3. Пучок шлангов соединения насосной станции с распылителем:

      -  Рукав Ø 12 РВД для компонента А

    40 м

      -  Рукав Ø 9 ПВХ для компонента Б

    40 м

      -  Кабель дистанционного управления

    40,5 м

    4. Рукав Ø 12 ПВХ / рез (забор компонента Б)

    2,5 м

    5. Рукав Ø 25 ПВХ / рез (забор компонента А)

    2,5 м

    6. Рукав Ø 9 ПВХ / рез (сброс промывочной жидкости насоса А)

    2 м

    7. Паспорт (руководство по эксплуатации УНГ.02-00.00.00.РЭ)

    1 экз.

    7. Видеоинструкция

    1 шт.

    Двухканальная удочка для нанесения жидкой резины

    Для получения качественного покрытия важно, чтобы эмульсия разрушилась и полимеризовалась в полном объеме и за одинаковый промежуток времени. Такое можно обеспечить, если качественно смешать оба компонента.

    Т.к. при соприкосновении «А» и «Б» распад начинается мгновенно, то смешивать компоненты следует за пределами удочки. Для этого нужно "раскрыть" два плоских и одинаковых факела распылённой эмульсии и отвердителя. И тогда всё сводится к курсу школьной геометрии:

    • Две плоскости либо параллельны либо пересекаются по общей прямой.
    • Если боковая сторона и угол при вершине одного равнобедренного треугольника соответственно равны боковой стороне и углу при вершине другого равнобедренного треугольника, то основания таких треугольников тоже равны.

    На практике решение этих двух задач осуществляется специальным двухканальным пистолетом:

    Удочка для напыления жидкой резины
    Удочка маленькая
    Удочка для напыления жидкой резины
    Удочка средняя
    Удочка для нанесения жидкой резины
    Удочка большая

    По умолчанию все установки RX-27 и RX-28 комплектуются средней удочкой. Таким распылителем удобно работать: рукоятка сверху и центр тяжести расположен таким образом, что когда подсоединяются шланги, «нос» удочки поднимается вверх, т.е. человек может без усилий удерживать удочку одной рукой. Длина такой удочки 0,6 м, ею одинаково легко управлять оператору любого роста. Конструкция концевой части такова, что с нею несложно «подлезть» и «достать» самые трудные участки.

    В специальных держателях удочки фиксируются форсунки, которые формируют два плоских одинаковых факела распыленных компонентов, т.е. два одинаковых равнобедренных треугольника с общим основанием.

    Форсунки для удочки распылителя
    Набор форсунок с отверстиями различных диаметров

    Что потребуется, помимо аппарата и компонентов

    Для начала гидроизоляционных работ необходимы ещё различные инструменты и приспособления, которые следует иметь при себе.

    1. Ёмкость под раствор хлористого кальция. 50-100 литров. Либо новую купить либо б/у, но чистую.
    2. Канистры для дизтоплива, чтобы всегда было 40 литров чистой соляры.
    3. Ёмкость промывочная по линии эмульсии. Туда будете лить солярку и с неё запитываться, промывать всю линию эмульсии. Первые литров 7-8, пока соляра будет грязная - на выброс, потом - обратно в эту же ёмкость, чтобы крутилось на рециркуляции.
    4. Ёмкость для сброса отходов. Сюда будете сбрасывать грязную солярку. 50-100 литров, в зависимости от того, как часто опорожнять.
    5. Канистра, литров на 10, сюда заливать воду и промывать линию по соли.
    6. Набор ключей, отвёртки - стандартные инструменты.
    7. Баллончик со светлой аэрозольной краской, разметку делать.
    8. Рулетка.
    9. Деревянный круглый погонаж диаметром 50мм и длинной 2м.
    10. Полиэтилен, чтобы укрывать то, что не должно испачкаться.
    11. Экран из полиэтилена (4 рейки сбить в прямоугольник и натянуть на них полиэтилен), желательно 2м х 1м или больше.
    12. Скотч, нож.

    Почему RX-27 и RX-28 - лучшие установки для жидкой резины

    Фирма НСТ создала первую отечественную установку для гидроизоляции жидкой резиной.

    История возрождения этой технологии в России - это часть истории фирмы НСТ. Мы говорим "возрождения" потому, что знаем про советский опыт технологии БЛЭМ. Но в 2005-2007 годах мы начинали с чистого листа.

    Идея была компании Технопрок, которая в 2004 году купила в Канаде 16 тонн жидкой резины и аппарат за 10.000 долларов. Нужна была такая машина, но дешевле.

    В результате мы создали принципиально новое оборудование. Простой и надёжный аппарат.

    1500 станций за 15 лет - это лучшее доказательство. RX-26, RX-27 и RX-28 - самые массовые машины для гидроизоляции жидкой резиной в странах ex-СССР.

    Другим доказательством нашего успеха служат аналоги наших RX-ов, которые собирают другие, выдавая за своё... Это хорошо, что наши разработки их вдохновляют, хотя люди "стесняются" признать, что копируют НСТ. Впрочем, здесь всё просто: первая RX-25 была отгружена первому покупателю в июне 2006 года.  Многих из наших конкурентов тогда не существовало ни в форме ООО, ни как ИП.

    Мы вложили много сил и средств, благодаря чему сегодня этот материал известный и популярный. Участвовали в нескольких десятках выставках, публиковались в прессе. И, конечно же, накопили уникальный опыт, получая обратную связь от сотен наших клиентов. Поэтому многое знаем о технологии гидроизоляции жидкой резиной. И готовы поделиться компетенциями с нашими покупателями.

    Покупая установку RX-27 и RX-28, клиент покупает не просто аппарат для аппликации жидкой резиной, он получает техническую и технологическую поддержку фирмы Новые Строительные Технологии.
